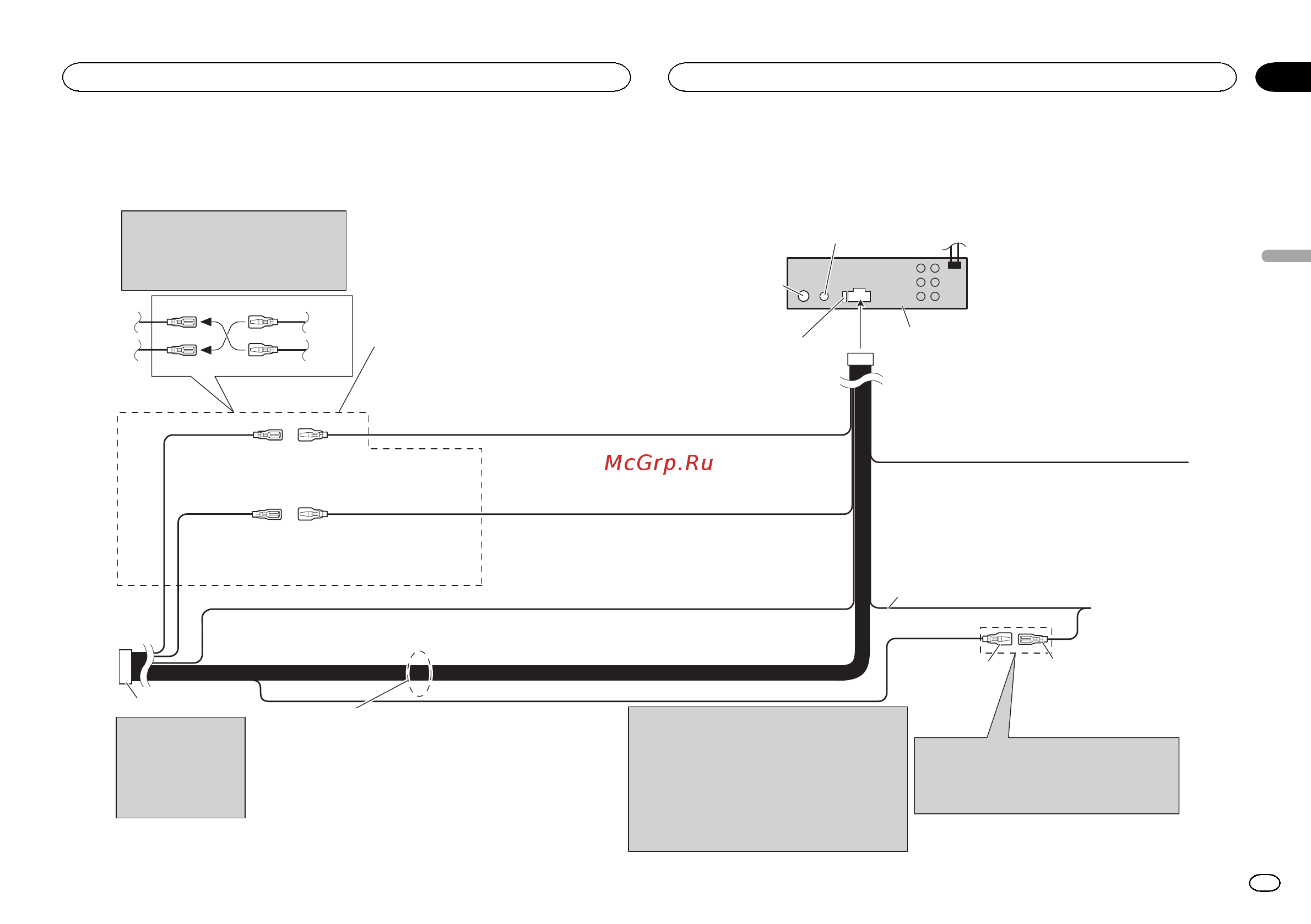

Connexion du câble d’alimentation
1*
3*
2*
4*
Remarque:
En fonction du type de véhicule, la
fonction de 2* et de 4* peut différer.
Dans ce cas, assurez-vous de connecter
1* à 4* et 3* à 2*.
Connectez les câbles de la même
couleur les uns aux autres.
Jaune (2*)
Secours (ou
accessoire)
Rouge (4*)
Accessoire
(ou secours)
Jaune (1*)
Connectez à une prise
d’alimentation constante 12 V.
Rouge (3*)
Connectez à une prise
commandée par le commutateur
d’allumage (12 V CC).
Connecteur ISO
Remarque:
Dans certains véhicules,
le connecteur ISO peut
être divisé en deux. Dans
ce cas, assurez-vous de
faire la connexion aux
deux connecteurs.
Câbles d’enceinte
Blanc: Avant gauche
Blanc/noir: Avant gauche
Gris: Avant droit
Gris/noir: Avant droit
Vert: Arrière gauche ou haut-parleur d’extrêmes graves
Vert/noir: Arrière gauche ou haut-parleur d’extrêmes graves
Violet: Arrière droite ou haut-parleur d’extrêmes graves
Violet/noir: Arrière droite ou haut-parleur d’extrêmes graves
Bleu/blanc
Connectez à la prise de commande du système de
l’amplificateur de puissance (max. 300 mA 12 V CC).
Bleu/blanc (6*)
Connectez à la prise du
contrôle de relais de
l’antenne automatique
(max. 300 mA, 12 V CC).
La position des broches du connecteur ISO
diffère en fonction du type de véhicule.
Connectez 5* et 6* quand la broche 5 correspond
à la commande de l’antenne. Dans les autres
cas, ne connectez jamais 5* et 6*.
Jaune/noir
Si vous utilisez un équipement avec une fonction de mise
en sourdine, raccordez ce conducteur au conducteur de
mise en sourdine audio de cet équipement. Sinon, laissez
le conducteur de mise en sourdine audio non raccordé.
Noire (masse au châssis)
Connectez à une section métallique propre et sans peinture.
Cet appareil
Fusible (10 A)
Entrée pour télécommande câblée
Un adaptateur de télécommande câblée peut être connecté
à cette prise (vendu séparément).
Entrée d’antenne
Bleu/blanc (5*)
Remarques:
࡮Changez les réglages initiaux de cet appareil
(reportez-vous au mode d’emploi). La sortie
haut-parleur d’extrêmes graves de cet appareil
est monaurale.
࡮Lors de l’utilisation d’un haut-parleur d’extrêmes
graves de 70 W (2 ǡ), assurez-vous de connecter
le haut-parleur d’extrêmes graves aux fils violet et
violet/noir de cet appareil. Ne connectez aucun
périphérique aux fils vert et vert/noir.
Français
Connexions
9
Section
Connexions
Fr
01
