ВНИМАНИЕ

! Всегда сохраняйте уровень громкости до-

статочно низким, чтобы были слышны

звуки извне.

! Работа усилителя на повышенной мощно-

сти в режиме стерео при выключенном

или работающем на холостом ходу двига-

теле может привести к разрядке аккумуля-

тора.

! Данное изделие оценено на соответствие

требованиям стандарта IEC 60065, “Аудио-

, видео- и аналогичная электронная аппа-

ратура. Требования безопасности” в усло-

виях умеренного и тропического климата.

! Графический символ

на изделии

означает постоянный ток.

! Подключите любой из трех сабвуферов к

усилителю; 1: сабвуфер с номинальной

входной мощностью 300 Вт (GM-D8701) /

500 Вт (GM-D9701) или выше и сопроти-

влением 4 W, 2: сабвуфер с номинальной

входной мощностью 500 Вт (GM-D8701) /

800 Вт (GM-D9701) или выше и сопроти-

влением 2 W или 3: сабвуфер с номиналь-

ной входной мощностью 800 Вт (GM-

D8701) / 1 200 Вт (GM-D9701) или выше и

сопротивлением 1 W.

Если номинальная входная мощность или

сопротивление превышают указанные зна-

чения, это может стать причиной возгора-

ния, задымления или неисправности

сабвуфера.

Функция защиты

Данное изделие оснащено функцией защиты.

При обнаружении неисправности срабаты-

вают следующие функции защиты изделия и

громкоговорителя.

! Индикатор POWER/PROTECT загорается

красным цветом, а усилитель автоматиче-

ски выключается в следующих случаях.

— При превышении внутренней темпера-

туры усилителя.

— При подаче на выходную клемму гром-

коговорителя напряжения постоянного

тока.

! Индикатор POWER/PROTECT загорается

красным цветом, а звук на выходе автома-

тически отключается в следующих случа-

ях.

— При наличии короткого замыкания

между выходной клеммой и проводом

громкоговорителя.

<5707000012750V>5

Перед началом

эксплуатации

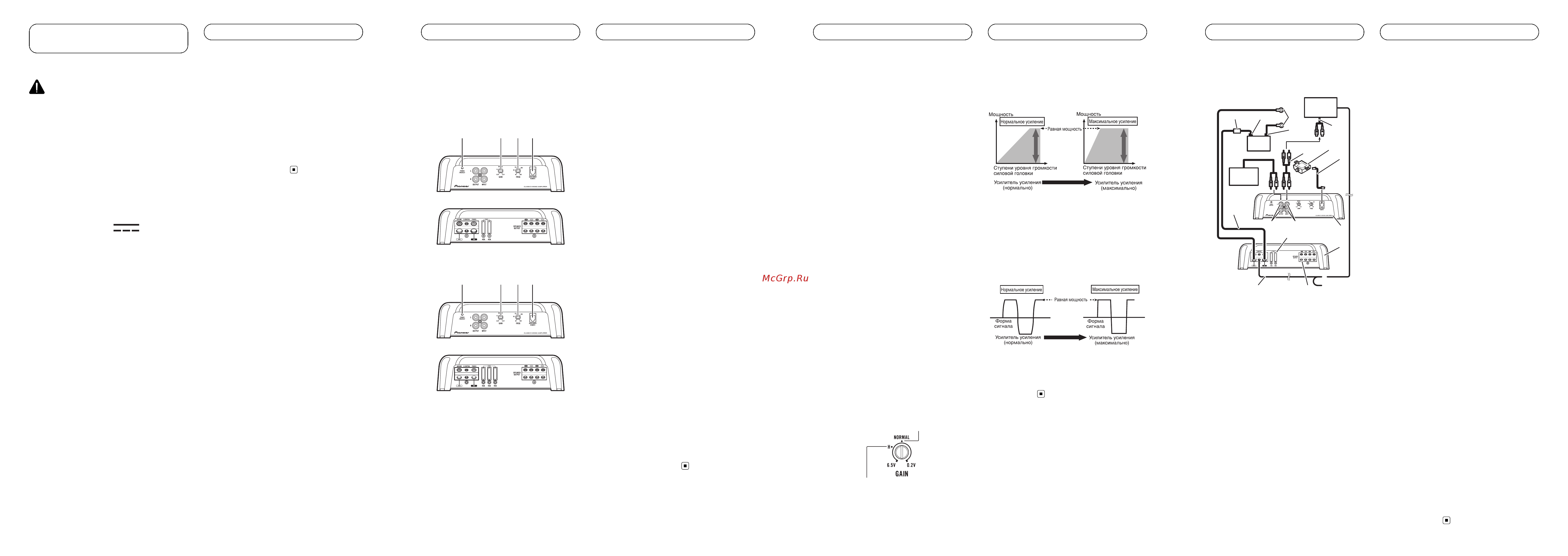

Описание элементов

устройства

GM-D8701

Передняя панель

21 3 4

Задняя панель

GM-D9701

Передняя панель

21 3 4

Задняя панель

Для регулировки переключателя исполь-

зуйте отвертку с плоским жалом.

1 Индикатор POWER/PROTECT

При включении питания загорается инди-

катор питания.

! При наличии неисправности индика-

тор загорается красным цветом.

2 Регулятор GAIN (уровня усиления)

Если выходная мощность остается низ-

кой, даже когда регулятор громкости

звука находится в максимальном поло-

жении, установите регуляторы мощности

на более низкий уровень. Если при уста-

новке регулятора громкости в макси-

мальное положение появляются

искажения, установите регуляторы мощ-

ности на более высокий уровень.

! При использовании автомобильной

аудиосистемы, оснащенной RCA

(стандартная выходная мощность

500 мВ), установите регулятор в поло-

жение NORMAL. При использовании

автомобильной аудиосистемы

Pioneer, оснащенной RCA, с выход-

ной мощностью 4 В и более установи-

те уровень мощности усилителя так,

чтобы он с оответствовал уровню вы-

ходной мощности автомобильной ау-

диосистемы.

! При использовании автомобильной

аудиосистемы, оснащенной RCA (вы-

ходная мощность 4 В), установите ре-

гулятор в положение H.

! Если при использовании входных раз-

ъемов для подключения громкогово-

рителей слышны шумы, увеличьте

уровень усиления.

3 Регулятор частоты среза LPF

(фильтр нижних частот)

Можно выбрать частоту среза в диапазо-

не от 40 Гц до 240 Гц.

4 Гнездо BASS BOOST REMOTE (дистан-

ционное управление уровнем усиления

низких частот)

При подключении пульта дистанционно-

го управления уровнем усиления низких

частот к гнезду на основном устройстве

можно будет выбрать уровень усиления

от 0 дБ до 18 дБ.

Подробнее о подключении пульта ди-

станционного управления см. в разделе

Схема подключения

<5707000012750V>6

Настройка усилителя

Установка коэффициента

усиления

! В устройстве предусмотрена функция

защиты от установки слишком высокой

мощности, неверного использования

или неверного подключения, способных

привести к выходу усилителя из строя.

! При установке слишком выс окого уров-

ня громкости и т. п. данная функция на

несколько секунд отключает звук (это не

является неисправностью) и вновь

включает его при снижении уровня

громкости на главном устройстве.

! Отключение звука может означать, что

установлен неверный коэффициент

усиления. Чтобы звук не отключался

при установке максимального уровня

громкости на основном устройстве, ко-

эффициент усиления усилителя должен

соответствовать максимальному уров-

ню выходной мощности основного ус-

тройства. В этом случае уровень

громкости не будет изменяться, а коэф-

фициент усиления не будет превышать

допустимого значения.

! Уровень громкости и коэффициент уси-

ления установлены правильно, но звук

все равно периодически отключается. В

этом случае обратитесь в ближайший

авторизованный сервисный центр

Pioneer.

Регулировка коэффициента усиления

данного устройства

Выходная мощность:2В ( стандартная:

500 мВ)

Выходная мощность:4В

На рисунке выше показано положение ре-

гулятора усиления на уровне NORMAL.

Отношение коэффициента усиления

усилителя и выходной мощности

основного устройства

При чрезмерном повышении коэффициен-

та усиления резко увеличиваются искаже-

ния, а мощность повышается

незначительно.

Форма сигнала на выходе при

высоком уровне громкости,

созданном с помощью регулятора

коэффициента усиления усилителя

Если при высоком уровне громкости, даже

когда коэффициент усиления увеличен,

происходит искажение формы сигнала, вы-

ходная мощность увеличивается не-

значительно.

<5707000012750V>7

Настройка усилителя

Схема подключения

1 Провод для подключения к аккумулятору

(приобретается отдельно)

! Максимальная длина провода от

предохранителя до положительной

+ клеммы аккумулятора составляет

30 см.

! О размерах провода см. в разделе

Подключение клеммы питания

. Про-

вод для подключения к аккумулятору,

провод заземления и приобретаемый

отдельно провод прямого заземле-

ния должны быть одного размера.

После того как будут закончены все

подключения к усилителю, соедините

проводом для подключения к аккуму-

лятору клемму на усилителе и поло-

жительную + клемму аккумулятора.

2 Плавкий предохранитель 100 A (GM-

D8701) / 150 A (GM-D9701) (приобретается

отдельно)

Для каждого усилителя требуется отдель-

ный предохранитель на 100 A (GM-D8701) /

150 A (GM-D9701).

3 Положительная + клемма

4 Отрицательная (*) клемма

5 Аккумулятор (приобретается отдельно)

6 Провод заземления, клемма (приобретает-

ся отдельно)

Провода заземления должны быть того же

размера, что и провод для подключения к

аккумулятору.

Подсоедините к металлической поверхно-

сти или шасси.

7 Автомобильная аудиосистема с выходны-

ми гнездами для подключения кабеля RCA

(приобретается отдельно)

8 Внешний выход

9 Соединительный провод с штекерами RCA

(приобретается отдельно)

a Усилитель с гнездами для подключения ка-

беля RCA (приобретается отдельно)

b Дистанционное управление уровнем уси-

ления низких частот

c Провод дистанционного управления уров-

нем усиления низких частот (5 м)

d Входное гнездо RCA

e Выходное гнездо для RCA

f Провод для подключения системы дистан-

ционного управления (приобретается от-

дельно)

Подключите штекерный вывод провода к

разъему системы дистанционного упра-

вления автомобильной аудиосистемой.

Гнездовой вывод можно подключить к раз-

ъему реле управления антенной аудиоси-

стемы. Если у автомобильной

аудиосистемы отсутствует разъем для

подключения системы дистанционного

управления, подключите штекерный вывод

к клемме питания через замок зажигания.

g Выходные клеммы для подключения гром-

коговорителей

Инструкции по подключению громкогово-

рителей приведены в соответствующем

разделе. См.

Подключения с использова-

нием входного провода громкоговорителя

h Плавкий предохранитель 40 A × 2 (GM-

D8701) / 40 A × 3 (GM-D9701)

i Передняя панель

j Задняя панель

<5707000012750V>8
