Перед подключением

усилителя

ПРЕДУПРЕЖДЕНИЕ

! Закрепите провода при помощи зажимов

или изоляционной ленты. Для защиты про-

водки заизолируйте провода в местах их

соприкосновения с металлическими дета-

лями.

! Не нарушайте изоляцию проводов питания

для подачи питания на другое оборудова-

ние. Провода имеют ограниченную допу-

стимую нагрузку по току.

ВНИМАНИЕ

! Запрещается укорачивать провода, цепь

защиты может выйти из строя.

! Запрещается напрямую заземлять отрица-

тельный вывод громкоговорителя.

! Запрещается скреплять отрицательные ка-

бели громкоговорителей вместе.

! Если провод системы дистанционного

управления усилителем подключен к клем-

ме питания через замок зажигания (12 В

пост. тока), то усилитель будет находиться

в включенном состоянии при включенном

зажигании вне зависимости от того, вклю-

чена автомобильная аудиосистема или

нет; это может привести к разрядке аккуму-

лятора, если двигатель выключен или ра-

ботает на холостых оборотах.

! Проложите и закрепите приобретаемый от-

дельно провод для подключения к аккуму-

лятору как можно дальше от проводов

громкоговорителей.

Проложите и закрепите приобретаемый от-

дельно провод для подключения к аккуму-

лятору, провод заземления, провода

громкоговорителей и усилителя как можно

дальше от антенны, кабеля антенны и

тюнера.

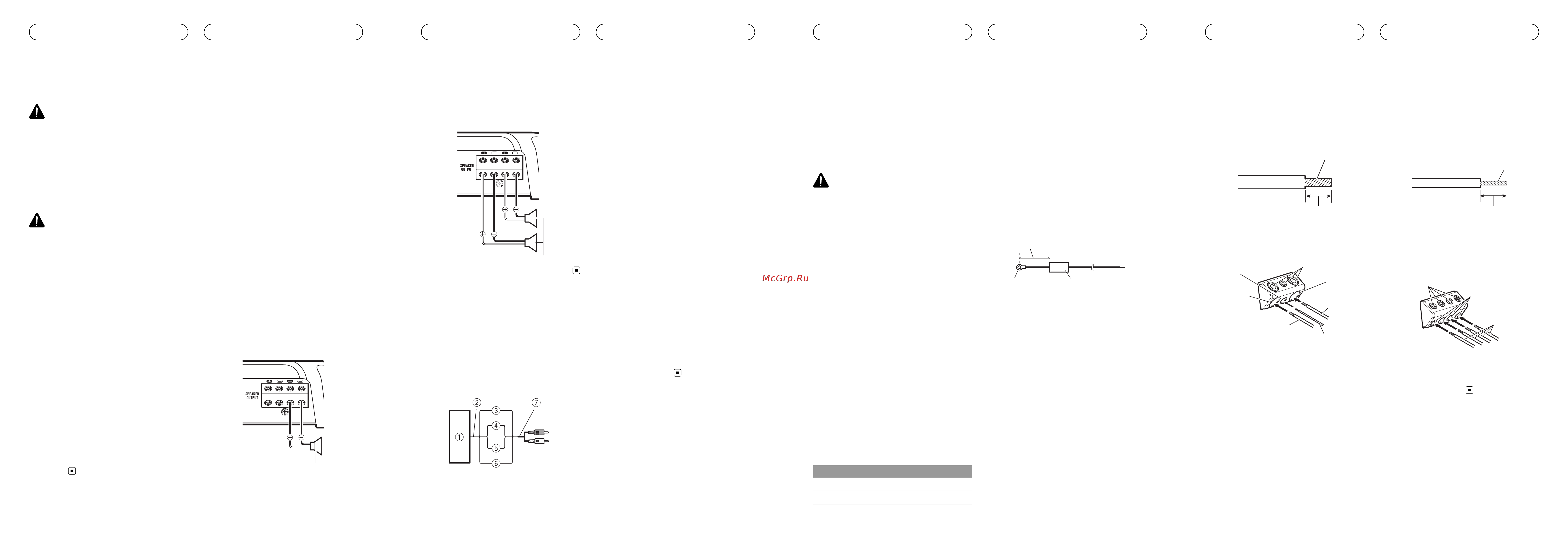

Подключение

громкоговорителей

К данному усилителю можно параллельно

подключить два громкоговорителя. Под-

соедините провода громкоговорителей в

соответствии с режимом, как показано на

рисунке ниже.

Меры предосторожности при

параллельном подключении

! При параллельном подключении двух

громкоговорителей убедитесь, что со-

противление находится в диапазоне от

1 W до 8 W, чтобы избежать возгорания,

задымления и/или неисправности уси-

лителя.

! При параллельном подключении с со-

противлением меньше 1 W, как при обы-

чной работе, усилитель может

автоматически включить режим приглу-

шения звука при воспроизведении звука

на большой громк ости. Убавляйте звук

до тех пор, пока функция приглушения

звука не отключится.

При подключении одного

громкоговорителя

Выход громкоговорителя

<5707000012750V>9

Подключение устройств

При подключении одного

громкоговорителя

Выходная мощность для двух громкогово-

рителей такая же, как для одного.

Выход громкоговорителя

Подключения с

использованием входного

провода громкоговорителя

Подключите выходные провода громкого-

ворителя автомобильной аудиосистемы к

усилителю с помощью входящего в ком-

плект поставки входного провода для гром-

коговорителя, оснащенного разъемом для

RCA.

1 Автомобильная аудиосистема

2 Выход громкоговорителя

3 Красный: правый +

4 Черный: правый *

5 Черный: левый *

6 Белый: левый +

7 Входной провод громкоговорителя, осна-

щенный разъемом RCA

К входному гнезду RCA данного устрой-

ства

Примечания

! Если к входу данного усилителя подсоеди-

нены провода громкоговорителя от основ-

ного устройства, усилитель будет

включаться автоматически каждый раз при

включении основного устройства. Когда

основное устройство выключено, усили-

тель автоматически выключается. На неко-

торых основных устройствах данная

функция может не работать. В этом случае

используйте провод системы дистанцион-

ного управления (продается отдельно).

Если необходимо подключить несколько

усилителей одновременно, подключите ос-

новное устройство и все усилители с по-

мощью провода системы дистанционного

управления.

! Если Вы хотите включить только автомо-

бильную аудиосистему, без усилителя, то

подключите провод системы дистанцион-

ного управления.

! Данный усилитель автоматически опреде-

ляет и выбирает входной сигнал (линей-

ный RCA или линейный

громкоговорителя).

Непаяные клеммные

соединения

! Так как провод со временем может про-

висать, необходимо регулярно провер-

ять его состояние и при необходимости

усиливать натяжение.

! Не спаивайте и не связывайте оголен-

ные концы скрученных многожильных

проводов.

! Проверьте целостность изоляции прово-

да и затяните крепление .

<5707000012750V>10

Подключение устройств

! Для затягивания и ослабления винта

контактной клеммы усилителя и для за-

тяжки крепления провода используйте

входящий в комплект поставки шести-

гранный ключ. Будьте осторожны, не за-

тягивайте этот винт слишком сильно —

можно повредить провод.

Подключение клеммы питания

ПРЕДУПРЕЖДЕНИЕ

Если провод, идущий от аккумулятора, слабо

закреплен на клемме с помощью винтов, то

это может вызвать перегрев, неполадки в ра-

боте устройства и травмы, включая неболь-

шие ожоги.

! Используйте только рекомендованный

провод для подключения к аккумулято-

ру и провод заземления (приобретаются

отдельно). Подключите провод, пред-

назначенный для подключения к акку-

мулятору, к положительной (+) клемме

аккумулятора автомобиля, а провод за-

земления – к корпусу автомобиля.

! Рекомендуемые размеры проводов

(AWG: American Wire Gauge, американ-

ский калибр проводов) указаны ниже.

Провод для подключения к аккумулято-

ру, провод заземления и приобретае-

мый отдельно провод прямого

заземления должны быть одного разме-

ра.

! Для подключения громкоговорителей

используйте провод калибра от 8 AWG

до 16 AWG.

Калибр провода для подключения к

аккумулятору и провода заземления

Длина провода Калибр провода

менее 3,6 м 6 AWG

менее 6,4 м 4 AWG

1 Проложите провод, предназначен-

ный для подключения к аккумулятору,

из отсека двигателя в салон автомоби-

ля.

! При сверлении отверстия для прокладки

проводов в корпусе автомобиля и про-

кладке через него провода будьте осто-

рожны, следите за тем, чтобы не

произошло короткого замыкания в ре-

зультате повреждения провода об ос-

трые края или шероховатости

отверстия.

После подключения всех проводов усили-

теля последним подключите провод, иду-

щий от клеммы усилителя к

положительной + клемме аккумулятора.

1 Положительная + клемма

2 Провод для подключения к аккумулято-

ру (приобретается отдельно)

Максимальная длина провода от пред-

охранителя до положительной + клем-

мы аккумулятора составляет 30 см.

3 Плавкий предохранитель 100 A (GM-

D8701) / 150 A (GM-D9701) (приобретает-

ся отдельно)

Для каждого усилителя требуется от-

дельный предохранитель на 100 A (GM-

D8701) / 150 A (GM-D9701).

<5707000012750V>11

Подключение устройств

2 Для зачистки концов провода для

подключения аккумулятора, провода за-

земления и провода дистанционного

управления системой. Снимите пример-

но 10 изоляции каждого провода, а

затем скрутите оголенные концы прово-

дов.

Скрутить

10 мм

3 Подсоедините провода к клеммам.

Плотно закрепите провода на клеммах с

помощью винтов.

1 Провод для подключения к аккумулято-

ру

2 Клемма питания

3 Провод заземления

4 Клемма заземления GND

5 Провод системы дистанционного упра-

вления

6 Клемма системы дистанционного упра-

вления

7 Клеммные винты

Подключение проводов к

выходным клеммам

громкоговорителей

1 С помощью кусачек или ножа зачи-

стите концы проводов громкоговорите-

ля примерно на 10 мм, а затем скрутите

зачищенные концы.

Скрутить

10 мм

2 Подключите провода громкоговори-

теля к выходным клеммам громкогово-

рителя.

Плотно закрепите провода на клеммах с

помощью винтов.

1 Клеммные винты

2 Провода громкоговорителей

3 Выходные клеммы для подключения

громкоговорителей

<5707000012750V>12

Подключение устройств
