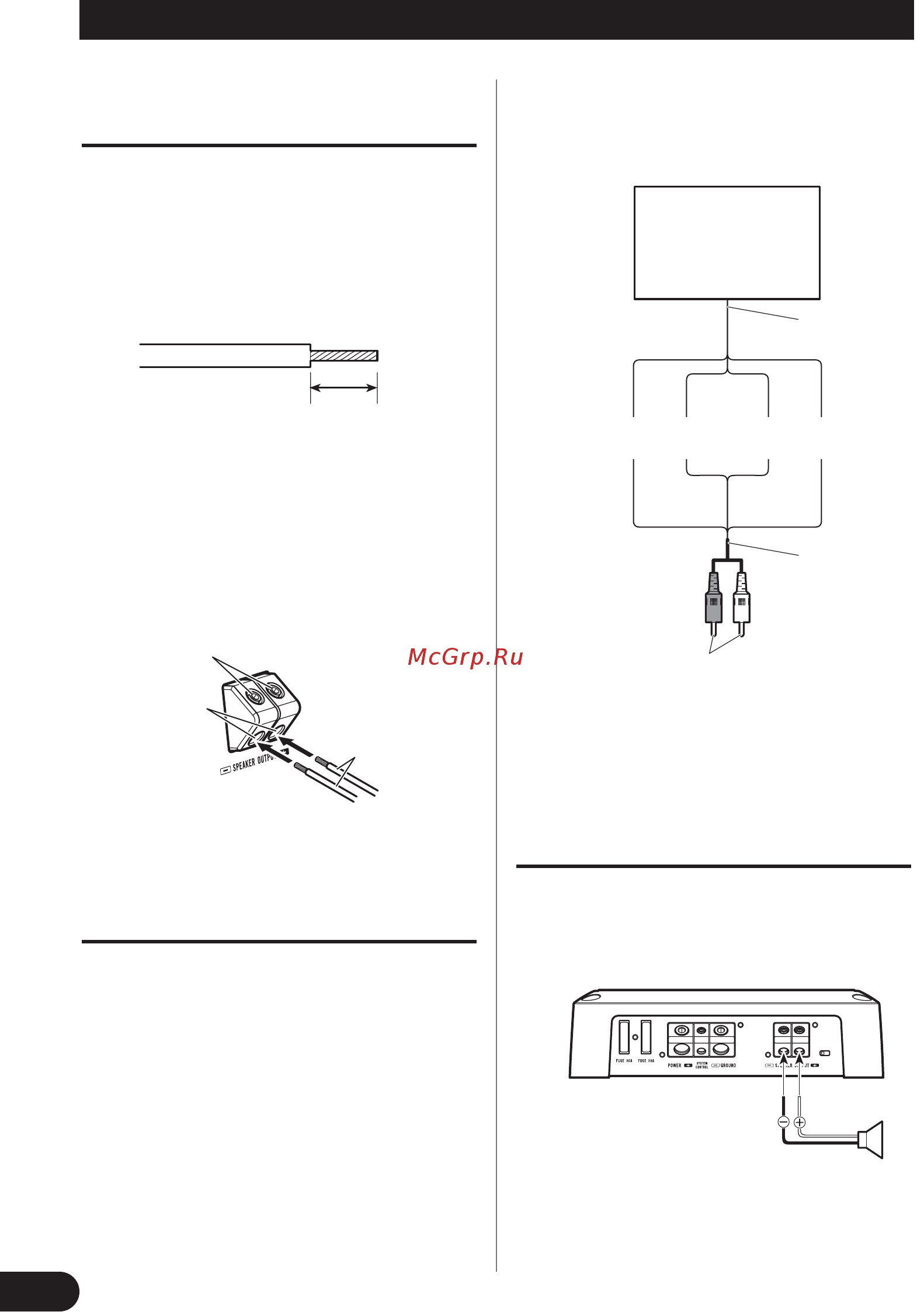

Anschluss der Einheit
Anschluss der Lautsprecher-
Ausgang-Klemmen
• Verwenden Sie einen Draht von 10 AWG bis 16
AWG für die Lautsprecherkabel.
1. Entfernen Sie den Mantel an den
Enden der Lautsprecherkabel um
ca. 10 mm bis 12 mm mit einer
Kneifzange oder einem Schneider.
2. Schließen Sie die
Lautsprecherkabel an die
Lautsprecherausgangklemmen an.
• Die Lautsprecherdrähte fest mit den
Klemmenschrauben befestigen.
Benutzung des Lautsprecher-
Eingangs
S
chließen Sie die Auto-Stereo-Lautsprecher-
Ausgangskabel mithilfe des mitgelieferten
Lautsprecher-Eingangskabels mit RCA-
Stiftkabel an den Verstärker an.
• Legen Sie den Eingangsschalter nach links
(SP).
7 Anschlüsse bei Benutzung des
Lautsprecher-Eingangs
Anschließen der
Lautsprecherkabel
Schließen Sie die Lautsprecherkabel
gemäß folgenden Abbildungen an.
10 mm bis 12 mm
Klemmenschrauben
Lautsprecher-
Ausgangklemme
Lautsprecherkabel
Lautsprecher-
Ausgang
Lautsprecher-
Eingangskabel
mit RCA-
Stiftkabel
An RCA-Eingangsbuchse
dieses Geräts.
Auto-Stereo
Weiß: Schwarz: Schwarz: Rot:
Links + Links ≠ Rechts ≠ Rechts +
Subwoofer
