Raccordement de l’appareil

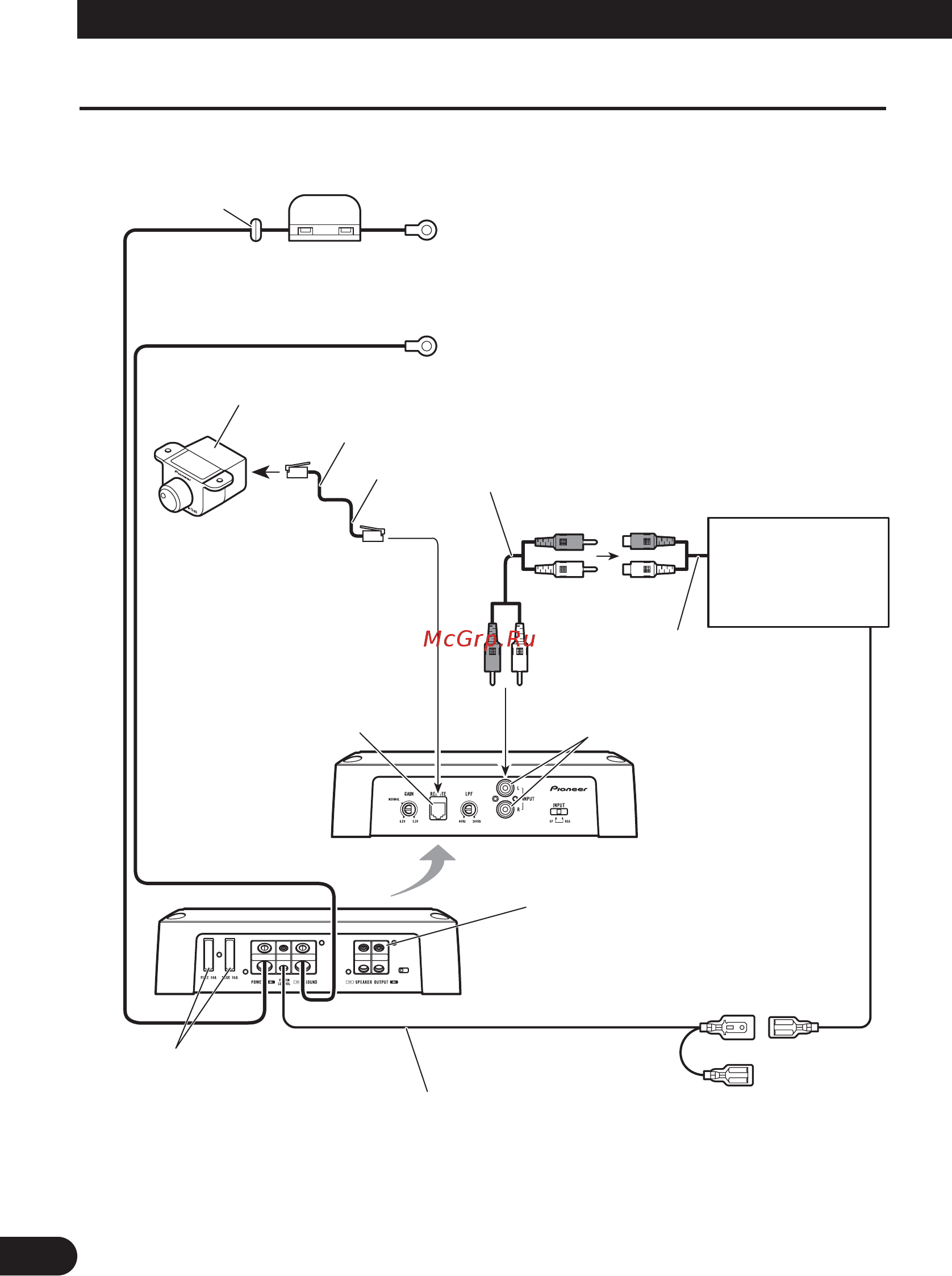

Schéma de raccordement
• Ce schéma montre les connexions en utilisant une sortie extérieure (sortie de haut-parleur d’extrêmes
graves). Faites glisser le sélecteur d’entrée sur la droite (RCA).
6 m
Câble rouge de liaison à la batterie [RD-228]
(vendu séparément)
Après avoir effectué tous les autres raccordements de
l’amplificateur, reliez ce câble à la borne positive (+) de la
batterie.
Câble de masse (noir) [RD-228] (vendu séparément)
Reliez ce câble à la carrosserie du véhicule.
Passe-câble
caoutchouté
Fusible (30 A) × 2
Prises d’entrée Cinch (RCA)
Borne des haut-parleur
Reportez-vous à la section “Connexion des
câbles des haut-parleurs”.
Câble de commande à distance d’alimentation (vendu séparément)
Reliez la fiche mâle de ce câble à la borne de commande à distance de
l’autoradio (SYSTEM REMOTE CONTROL). La fiche femelle doit être
reliée à la prise de commande de l’antenne motorisée. Si l’autoradio ne
possède par de prise pour commande à distance de la mise sous tension,
reliez la fiche mâle à une borne d’alimentation en passant par le contacteur
d’allumage.
Prises Cinch
(RCA) de sortie
de l’autoradio
Sortie extérieure
(sortie de haut-parleur
d’extrême grave)
Câble de liaison munis de prises
Cinch (RCA) (vendus séparément).
Prise pour la télécommande
d’accentuation des graves
Reliez cette prise et le boîtier de
télécommande d’accentuation
des graves au moyen d’un câble
de télécommande.
Télécommande d’accentuation des graves
Câble de télécommande d’accentuation des graves
Fusible (40 A) × 2
Autre face
