8
Prise de connexion sans soudure
• Ne connectez pas un câble dont l’âme est à nu à
la borne d’alimentation de cet amplificateur
(Borne d’alimentation, borne de masse (GND),
Borne de commande à distance d’alimentation).
Une déconnexion ou une coupure de l’âme du
câble peut être la cause d’un incendie ou d’un
court-circuit.
• Comme le câble devient lâche avec le temps, il
doit être vérifié périodiquement et resserré si
nécessaire.
• Ne soudez ni ne tordez les extrémités des âmes
torsadées.
• Serrez en vous assurant de ne pas coincer la gaine
isolante du câble.
• Utilisez la clé hexagonale fournie pour serrer et
desserrer la vis de la prise de l’amplificateur.
Serrez le câble solidement avec la vis de la prise.
Cependant, faites attention de ne pas serrer exces-
sivement en contrôlant l’état du câble pendant le
serrage car un serrage excessif de la vis de la
prise du système de commande à distance peut
endommager le câble.

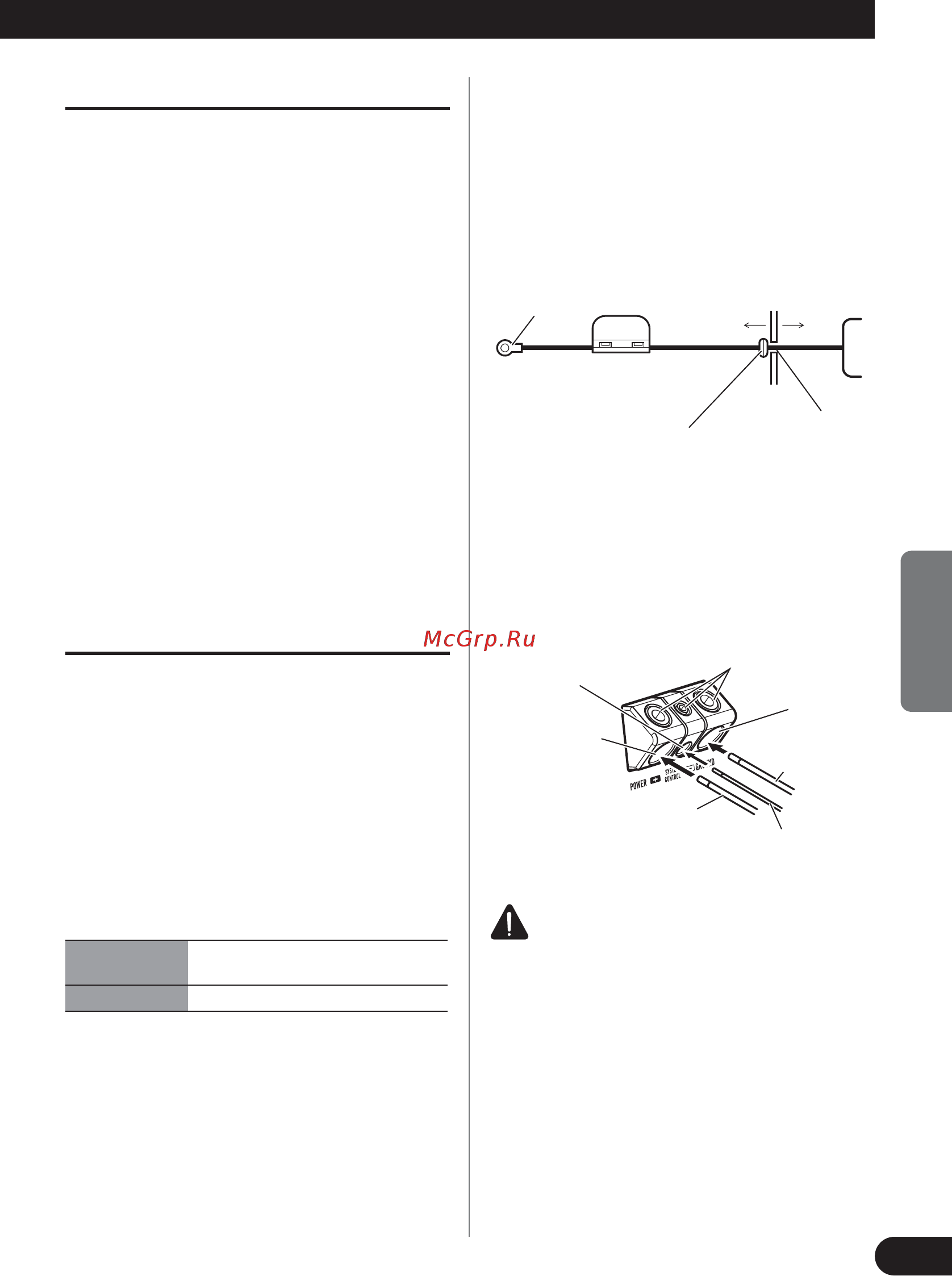

Raccordement de la borne
d’alimentation
• Nous recommandons que vous utilisiez le fais-
ceau de câbles de liaison à la batterie (un câble
rouge et un câble de masse) qui est vendu séparé-
ment [RD-228]. Reliez le câble rouge à la borne
positive (+) de la batterie et le câble de masse à la
carrosserie du véhicule.
• La section conseillée des câbles est la suivante
(suivant AWG, American Wire Gauge). Le câble
de batterie et le câble de masse doivent avoir la
même section.
• Utilisez un câble de 10 AWG à 20 AWG pour le
câble de commande à distance d’alimentation.
Section de câble de la batterie et câble de masse
Longueur du moins de moins de moins de
câble
4,5 m 7,2 m 11,4 m
Section du câble 8 AWG 6 AWG 4 AWG
1. Faites passer le câble de liaison à la
batterie du compartiment moteur
vers l’intérieur du véhicule.
• Après avoir effectué tous les autres raccorde-
ments de l’amplificateur, reliez la borne
d’alimentation de l’amplificateur à la borne
positive (+) de la batterie.
2. Reliez les câbles aux bornes.
• Serrez soigneusement les câbles au moyen
des vis.
ATTENTION
Faute de serrer soigneusement le câble de batterie
sur la borne au moyen d’une vis de borne, une
élévation importante de température de la borne peut
se produire et provoquer dommages et blessures, y
compris brûlures légères.
Compartiment
moteur
Intérieur du
véhicule
Percez un
trou de 13
mm dans le
tablier.
Engagez le passe-câble en
caoutchouc dans le perçage
pour assurer la protection du
câble.
Borne
positive (+)
Fusible (40 A) × 2
Borne
de masse
(GND)
Borne
d’alimentation
Câble de la batterie
Borne de commande à
distance d’alimentation
Câble de commande
à distance
d’alimentation
Câble de masse
Vis de borne
