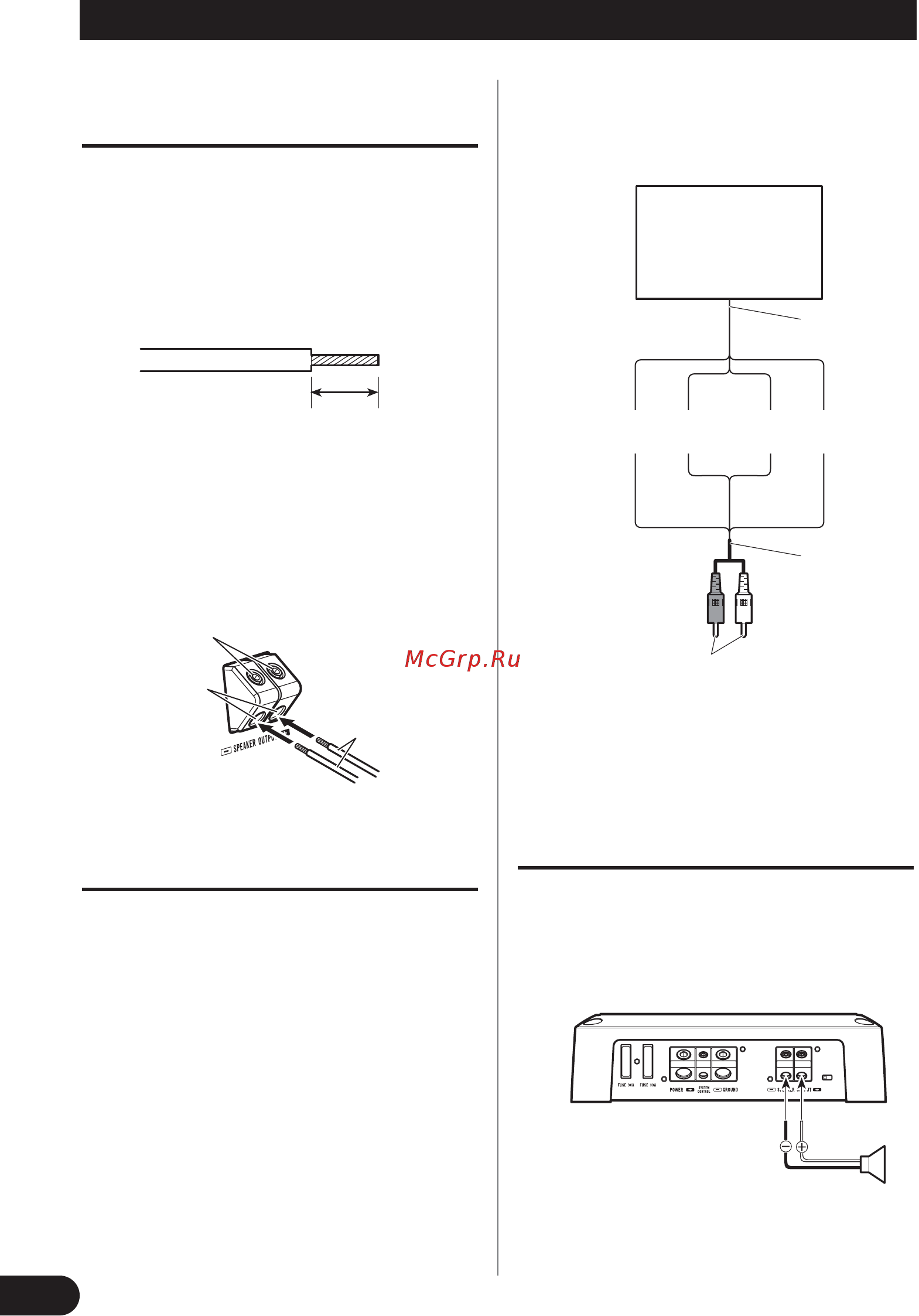

Aansluiten van het toestel
Verbinden van de
luidsprekeruitgangsaansluitingen
•Gebruik draad van 10 AWG tot 16 AWG voor
luidsprekerdraad.
1. Strip ongeveer 10 mm tot 12 mm
van de isolatie van het uiteinde van
de luidsprekerdraden met een
striptang of mes.
2. Verbind de luidsprekerdraden met
de luidsprekeruitgangsaansluiting.
• Zet de luidsprekerdraden goed met de
schroeven van de aansluiting vast.
Gebruik van de luidspreker-ingang
Sluit de uitgangsdraden van de autostereo
aan op de versterker via de meegeleverde
luidspreker-ingangsdraad met RCA (tulp)
stekkers.
• Schuif de ingangsschakelaar naar links (SP).
7 Verbindingen bij gebruik van de
luidspreker-ingang
Aansluiten van de
luidsprekerdraden
Sluit de luidsprekersnoeren aan zoals
aangegeven in de onderstaande
afbeeldingen.
10 mm tot 12 mm
Subwoofer
Aansluitpuntschroeven
Luidspreker-
uitgangsaansluiting
Luidsprekerdraad
Luidspreker-ingang
Luidspreker-
ingangsdraad met
RCA (tulp) stakkers
Naar de RCA-ingangsaansluiting
van dit toestel.
Autostereo
Wit: Zwart: Zwart: Rood:
Links + Links ≠ Rechts ≠ Rechts +
