11
Einbau

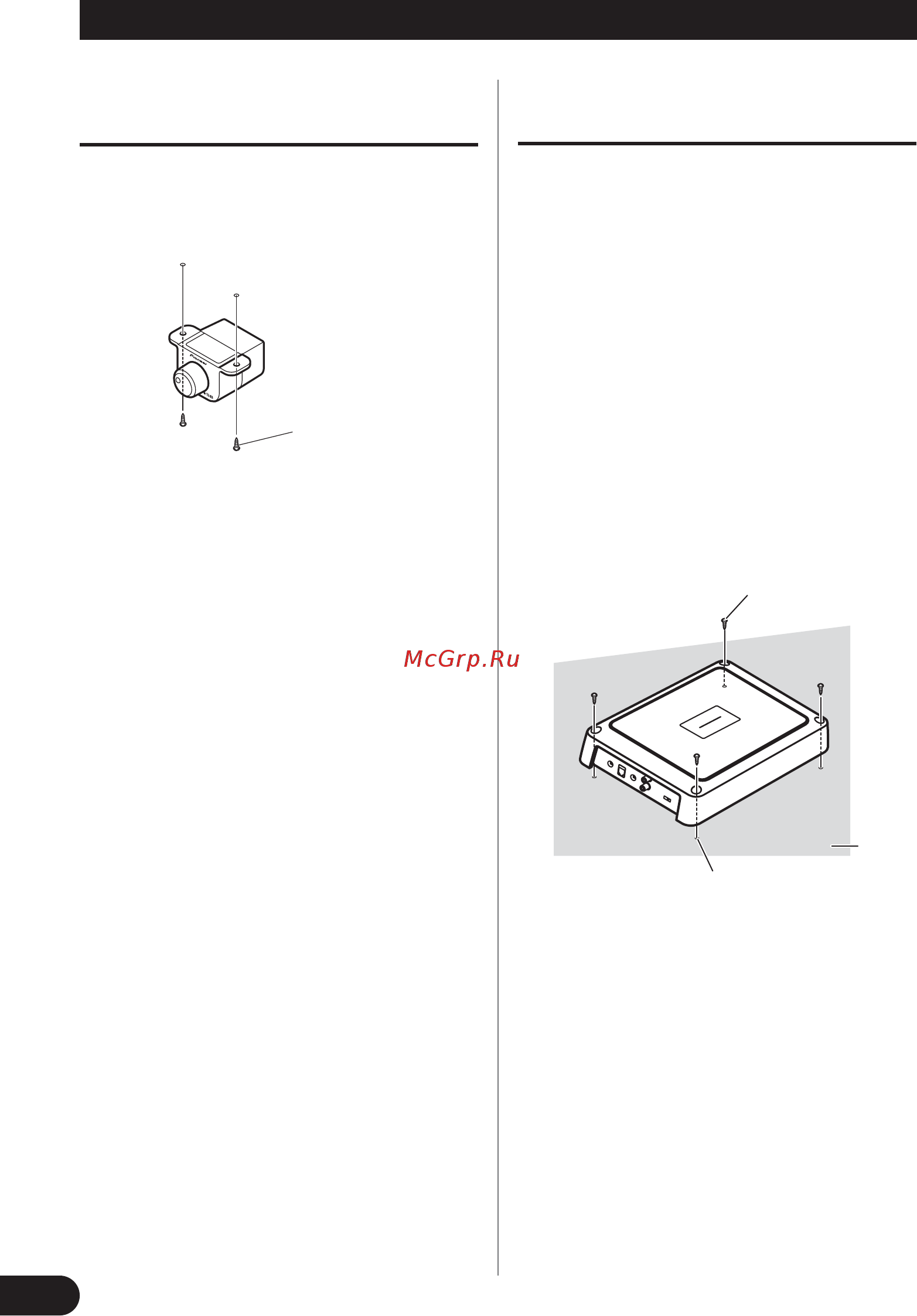

Befestigen der Fernbedienung für
die Bassverstärkung
Befestigen Sie die beiden Blechschrauben (3 mm ×
10 mm) an einem leicht zugänglichen Ort, beispiel-
sweise unter dem Armaturenbrett.
Beispiel eines Einbaus auf einer
Bodenmatte oder auf dem Rahmen
1. Legen Sie den Verstärker auf die
Stelle, an welcher dieser eingebaut
werden soll. Setzen Sie die
mitgelieferen Schneidschrauben
(4 mm × 18 mm) in die
Schraubenlöcher ein. Drücken Sie
die Schrauben mit einem
Schraubenzieher, sodass diese
Markierungen hinterlassen, wo
diese eingesetzt werden sollen.
2. Bohren Sie Löcher mit einem
Durchmesser von 2,5 mm an den
zuvor markierten Punkten, und
bringen Sie den Verstärker an,
entweder direkt am Teppich oder
am Rahmen.
Blechschraube
(3 mm × 10 mm)
Bohren Sie ein Loch mit einem
Durchmesser von 2,5 mm
Schneidschraube
(4 mm × 30 mm)
Boden-
matte
oder
Rahmen
