Pioneer AVH-8400BT [18/88] Connexion des appareils
![Pioneer AVH-8400BT [18/88] Connexion des appareils](/views2/1464924/page18/bg12.png)
Black plate (18,1)

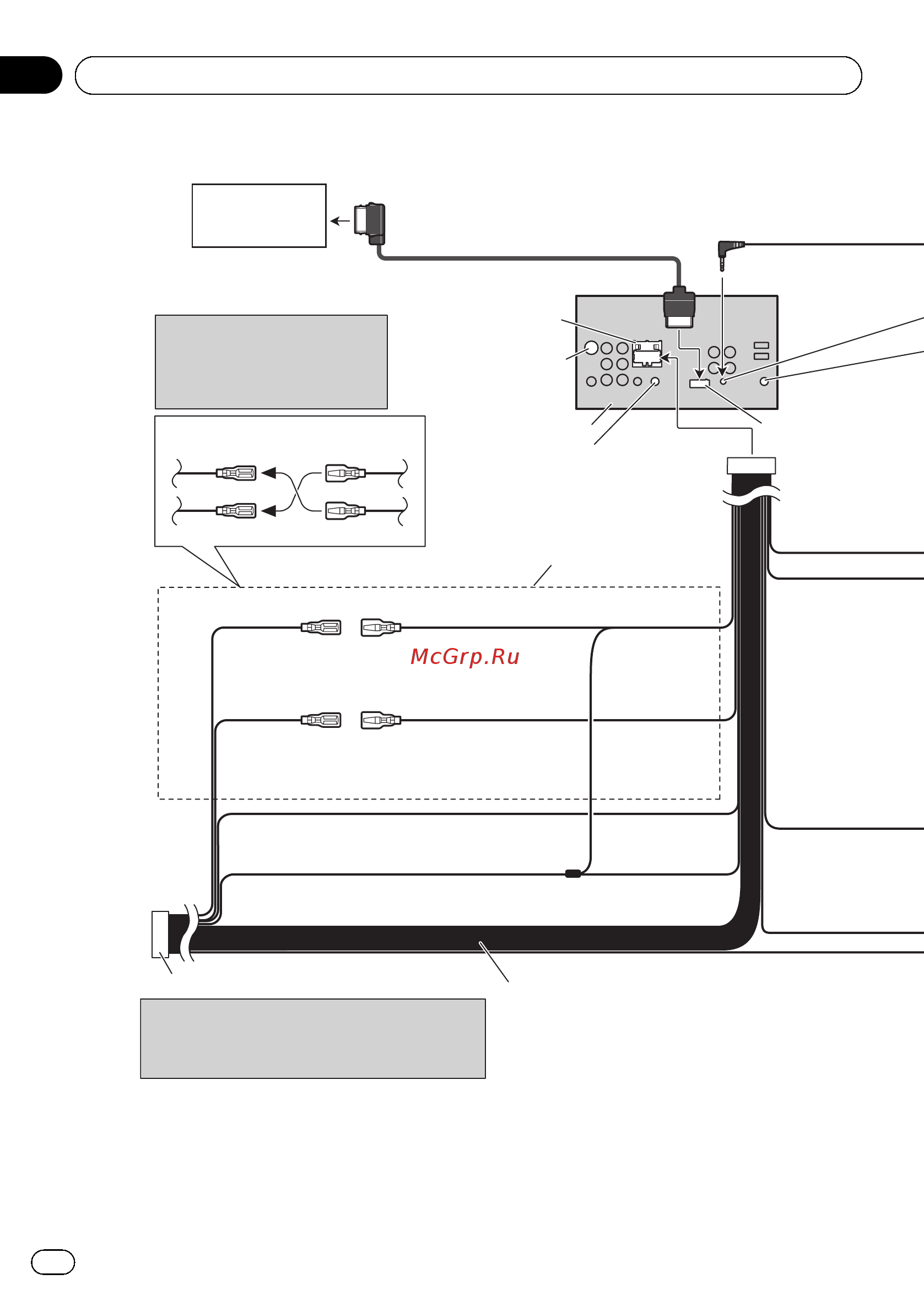

Connexion du cordon d ’alimentation
Câbles d’enceinte
Blanc: Avant gauche
Blanc/noir: Avant gauche
Gris: Avant droit
Gris/noir: Avant droit
Vert: Arrière gauche ou caisson de grave
Vert/noir: Arrière gauche ou caisson de grave
Violet: Arrière droit ou caisson de grave
Violet/noir: Arrière droit ou caisson de grave
Connecteur ISO
Remarque:
En fonction du type de véhicule, la
fonction de 2* et de 4* peut
différer. Sans ce cas, assurez-vous
de connecter 1* à 4* et 3* à 2*.
1*
3*
2*
4*
Jaune (2*)
Secours
(ou accessoire)
Jaune (1*)
Connectez à une prise
d’alimentation constante 12 V.
Connectez les câbles de la même
couleur les uns aux autres.
Rouge (4*)
Accessoire
(ou secours)
Rouge (3*)
Connectez à une prise commandée
par le commutateur d’allumage
(12 V CC).
Noire (masse au châssis)
Connectez à une section métallique propre et sans peinture.
Cet appareil
Entrée d’antenne
Orange/blanc
Connectez à la prise du commutateur d’éclairage.
4 m
Fusible (10 A)
Prise AUX (3,5 ø)
Utilisez un câble a fiches mini pour raccorder
un appareil auxiliaire.
Entrée RGB
Unité de navigation
(AVIC-F220 (vendue
séparément)).
Veuillez contacter votre revendeur
pour en savoir plus sur les unités
de navigation pouvant être
raccordées.
Insérez le câble 26 broches dans
la direction indiquée sur la figure.
Câble 26 broches (fourni avec l’unité de
navigation)
Remarque:
Dans certains véhicule, le connecteur ISO peut être
divisé en deux. Dans ce cas, assurez-vous de faire la
connexion aux deux connecteurs.
<CRD4605-A/U>18
Fr
18
Section
01
Connexion des appareils
