Pioneer AVH-8400BT [39/88] Installazione
![Pioneer AVH-8400BT [39/88] Installazione](/views2/1464924/page39/bg27.png)
Black plate (39,1)
Note
! Controllare tutti i collegamenti e i sistemi
prima dell’installazione finale.
! Non utilizzare componenti non approvati, poi-
ché potrebbero provocare malfunzionamenti.
! Consultare il rivenditore se l’installazione ri-
chiede la trapanatura di fori o altre modifiche
del veicolo.
! Non installare questa unità se:
— potrebbe interferire con il funzionamento
del veicolo.
— potrebbe procurare lesioni al passeggero
in caso di arresto improvviso del veicolo.
! Non installare il display in posizioni in cui po-
trebbe (i) limitare la visuale del guidatore, (ii)
limitare le prestazioni dei sistemi operativi o
delle funzionalità di sicurezza del veicolo, in-
clusi gli air bag, i tasti per le luci di emergenza
o (iii) limitare l’abilità del guidatore a control-
lare il veicolo in modo sicuro.
! Se si surriscalda il laser a semiconduttore po-
trebbe subire danni. Non installare questa
unità in luoghi soggetti a surriscaldamento,
come in prossimità delle bocchette dell’im-
pianto di riscaldamento.

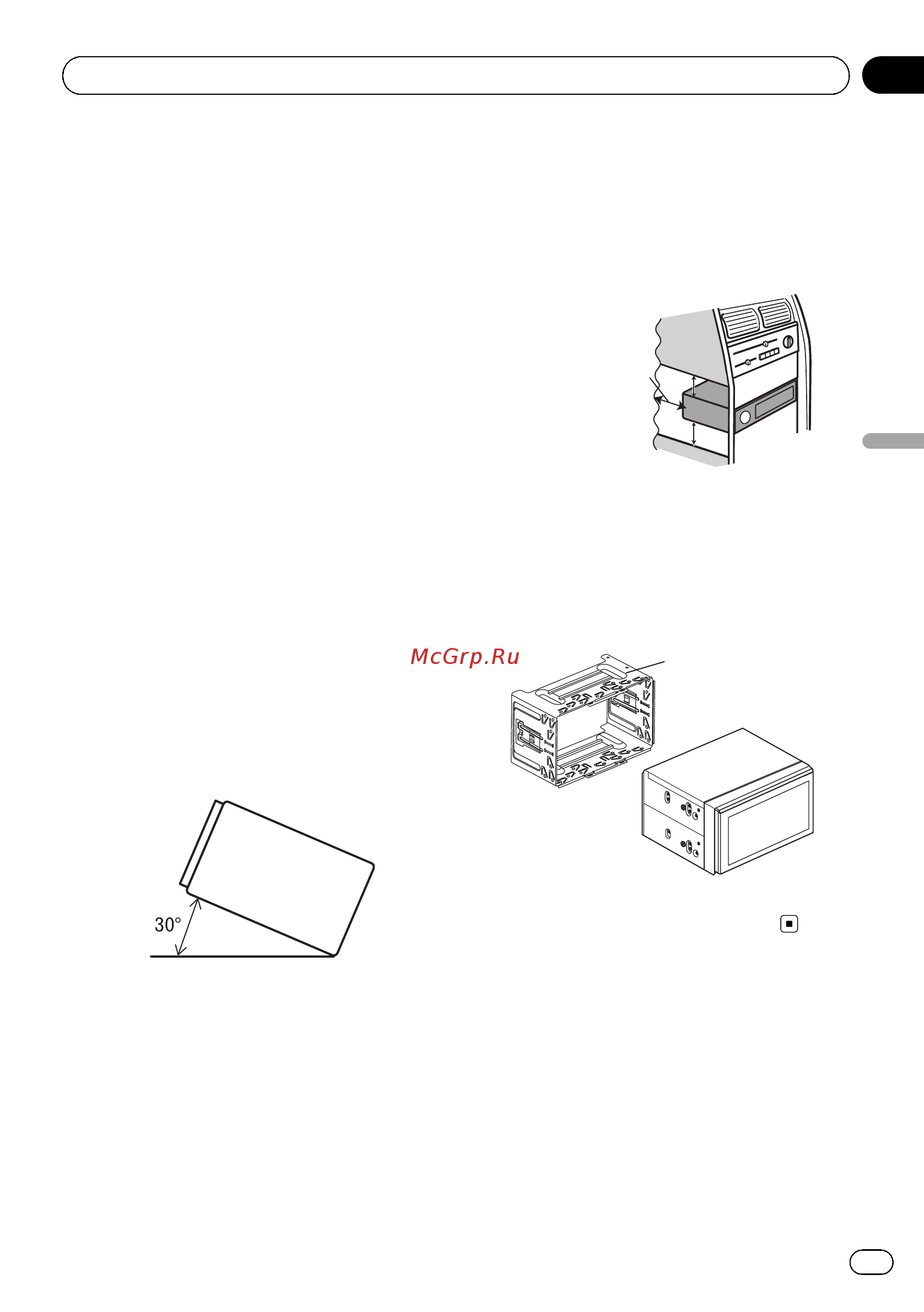

! Le prestazioni ottimali si ottengono quando
l’unità viene installata con un’angolazione in-
feriore a 30°.
! Durante l’installazione, per assicurare la cor-
retta dissipazione del calore quando si utilizza
l’unità, accertarsi di lasciare ampio spazio die-
tro il pannello posteriore e avvolgere eventuali
cavi allentati in modo che non ostruiscano le
aperture.
5cmcm
Lasciare ampio spazio
5 cm
5 cm
Prima dell’installazione
dell’unità
% Rimuovere il supporto.
1
1 Supporto
(componente montato in fabbrica)
<CRD4605-A/U>39
It
39
Sezione
Italiano
02
Installazione
