Black plate (23,1)

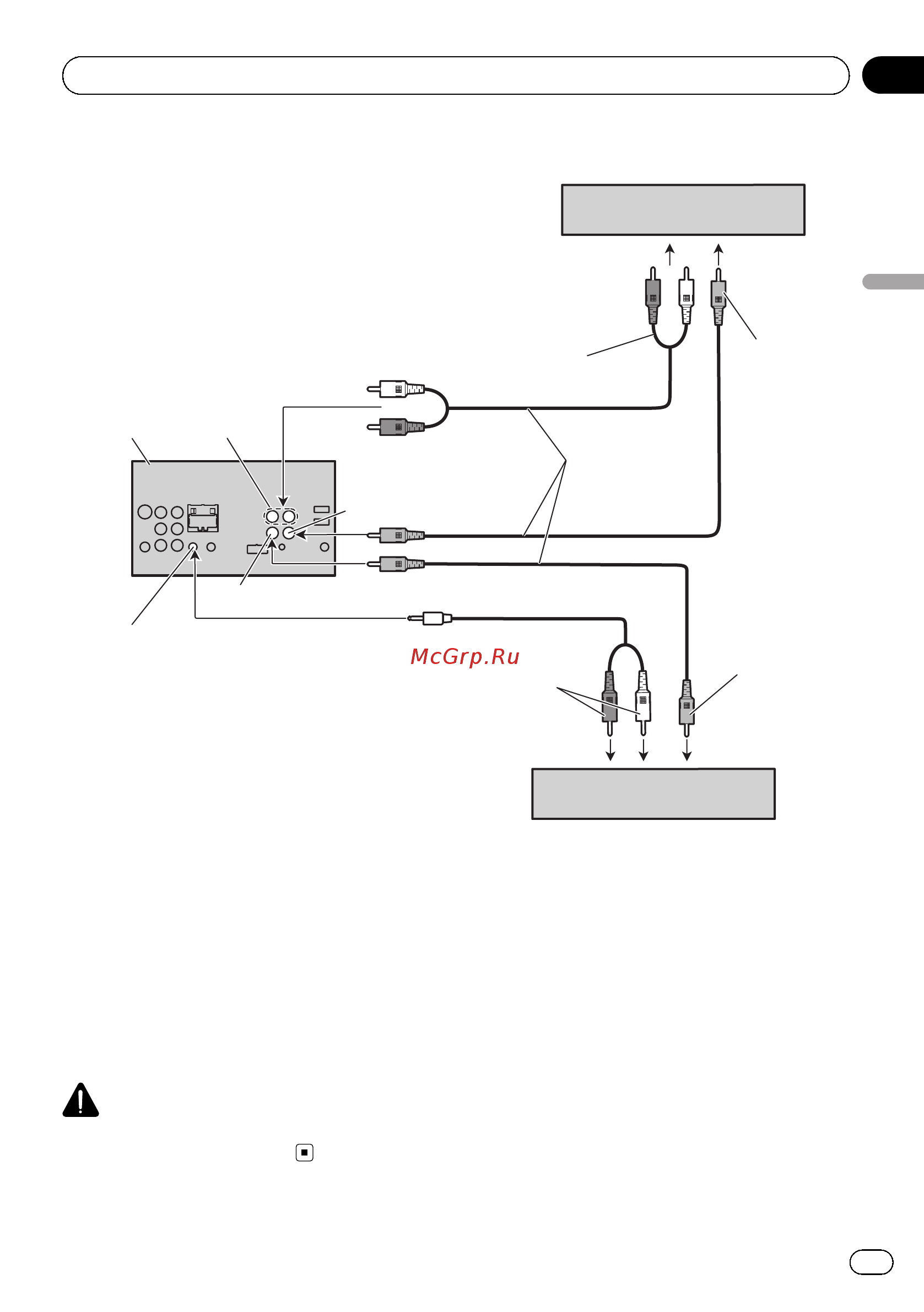

Lors de la connexion du composant vidéo externe et de l’écran
Appareil vidéo externe (vendu
séparément)
Entrée audio
(R IN, L IN)
Écran muni de prises d’entrée
Cinch (RCA) (vendu séparément)
Vers l’entrée vidéo
À la sortie vidéo
Aux sorties audio
À l’entrée audio
Cet appareil
Câble à fiches mini
(vendu séparément)
Câbles à fiches Cinch
(RCA)
(vendu séparément)
Sortie audio arrière
(REAR AUDIO OUT)
Sortie du moniteur arrière
(V OUT)
Entrée vidéo (V IN)
! Il est nécessaire de remplacer AV Input
par System Menu lors de la connexion du
composant vidéo externe.
Lors de l’utilisation d’un écran connecté à la sortie vidéo arrière
La sortie vidéo arrière et la sortie audio arrière
de cet appareil sont prévues pour connecter
un écran afin de permettre aux passagers des
sièges arrières de regarder des DVD, etc.
ATTENTION
! N’installez jamais d’écran dans un endroit où
il est visible du conducteur.
<CRD4605-A/U>23
Fr
23
Section
Français
01
Connexion des appareils
