Black plate (26,1)

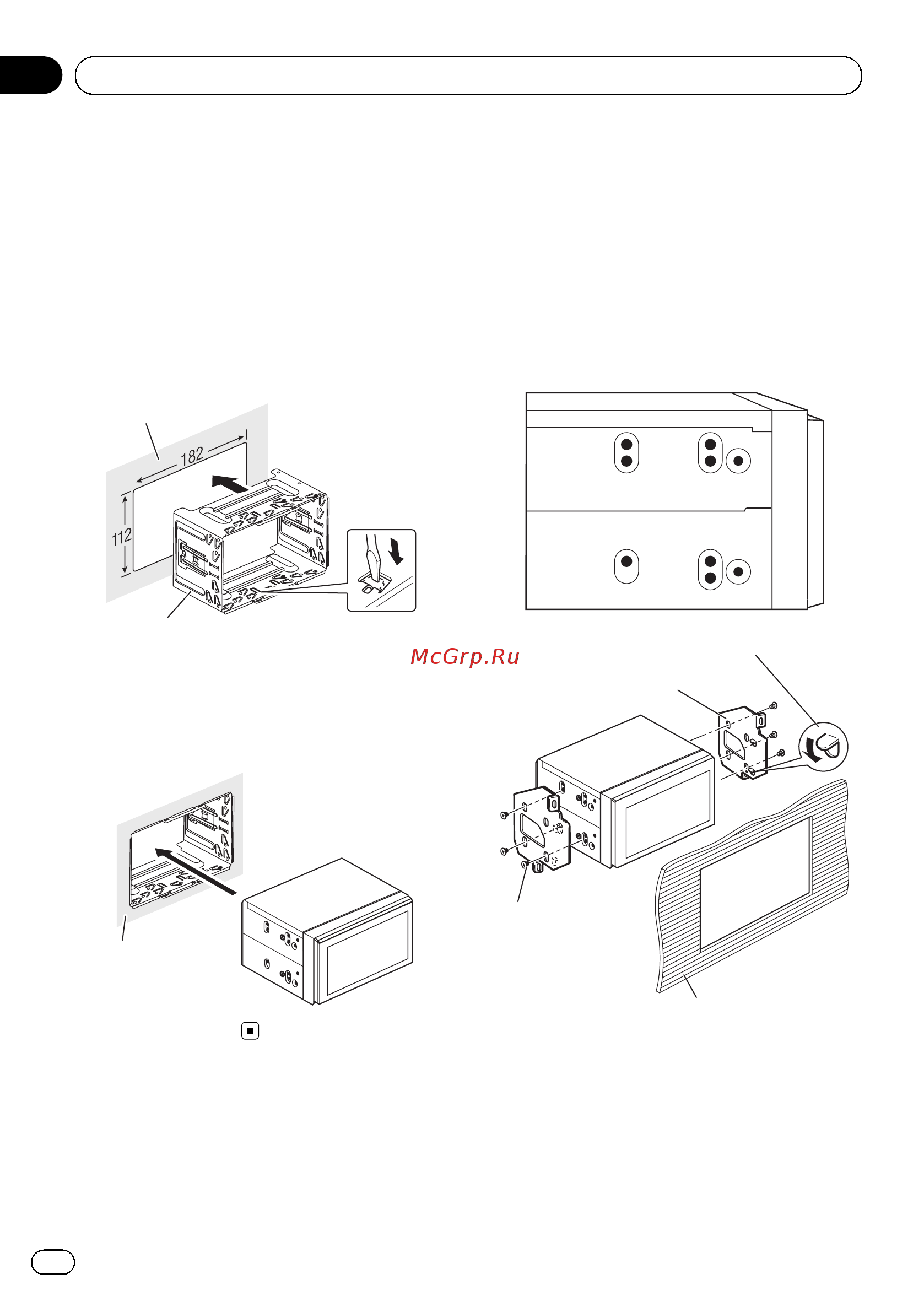

Installation avec le support
1 Installez le support dans le tableau de
bord.
Une fois le support installé dans le tableau de
bord, sélectionnez et courber les pattes en
fonction de l’épaisseur du tableau de bord.
(Fixez cet appareil aussi fermement que pos-
sible à l’aide des pattes supérieures et infé-
rieures. Afin de fixer fermement l’appareil,
courbez les pattes de 90 degrés.)
1
2
1 Tableau de bord
2 Support
(pièce fournie)
2 Installez cet appareil.
1
1 Tableau de bord
Installation à l’aide des
trous de vis sur les côtés de
l’appareil
% Fixation de l’appareil sur le support de
montage radio d’usine.
Positionnez l’appareil de sorte que les trous
des vis soient alignés avec les trous des vis
sur le support, puis serrez les vis aux 3 empla-
cements de chaque côté de l’appareil.
1
2
4
3
1 Courbez la languette vers le bas si elle
gêne.
2 Support de montage radio d’usine
3 Vis taraudeuse (5 mm × 8 mm)
4 Tableau de bord ou console
<CRD4605-A/U>26
Fr
26
Section
02
Installation
