Installazione utilizzando il

supporto

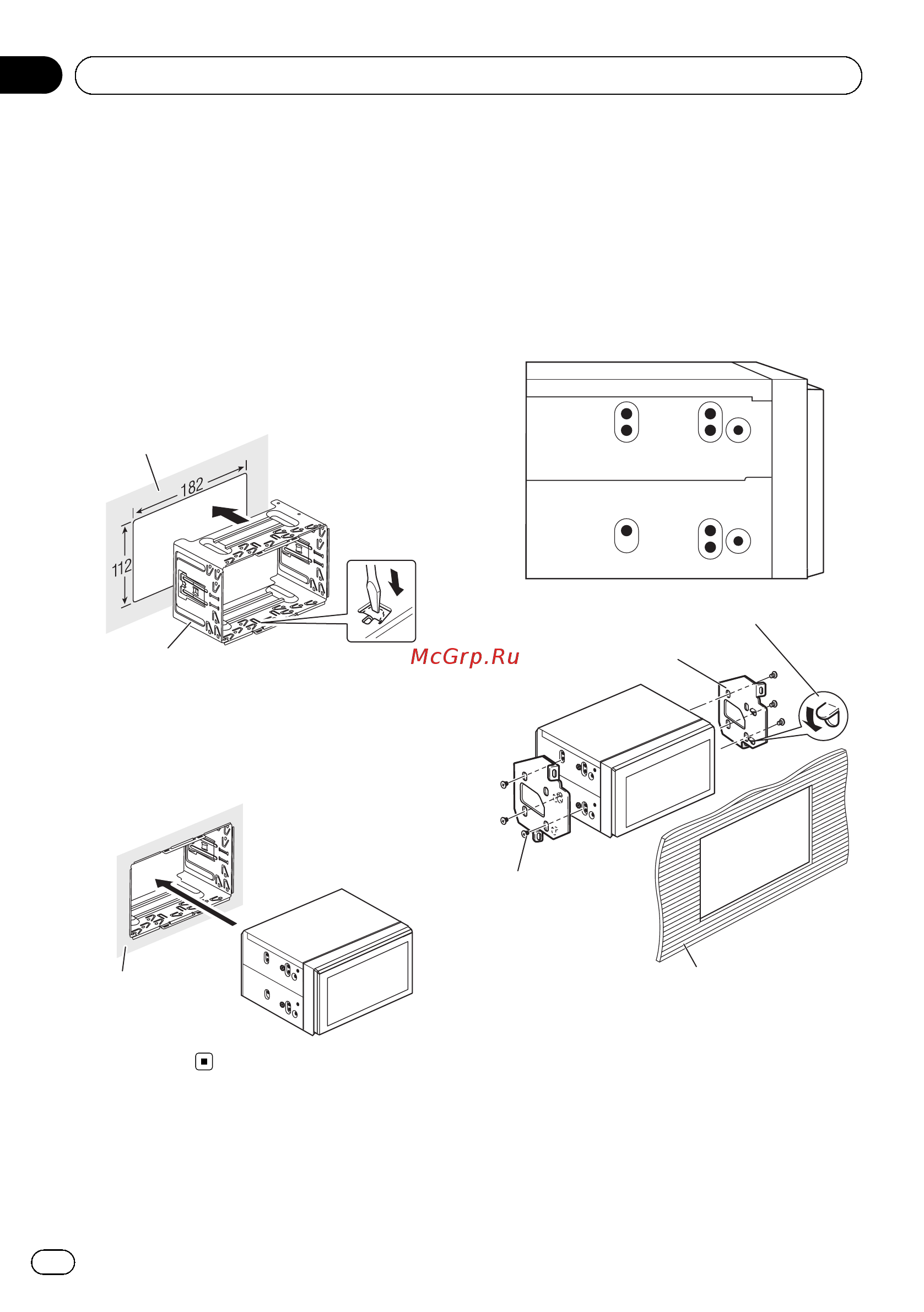

1 Installare il supporto nel cruscotto.

Dopo aver inserito il supporto nel cruscotto,

scegliere e piegare le linguette in modo che

corrispondano allo spessore del materiale del

cruscotto. (Installare l’unità utilizzando le lin-

guette superiori e inferiori in modo che sia fis-

sata il più saldamente possibile. Per un

montaggio sicuro, piegare le linguette a 90

gradi).

1 Cruscotto

2 Supporto

(componente montato in fabbrica)

2 Installare l’unità.

1 Cruscotto

Installazione utilizzando i fori

delle viti ai lati dell’unità

% Fissare l’unità alla staffa di montaggio

radio.

Posizionare l’unità in modo che i fori per le viti

sull’unità corrispondano ai fori per le viti sulla

staffa, quindi serrare le viti in 3 posizioni su

ciascun lato.

1 Quando la linguetta si inserisce nel foro,

piegarla verso il basso.

2 Staffa di montaggio radio

3 Vite autofilettante (5 mm × 8 mm)

4 Cruscotto o console
