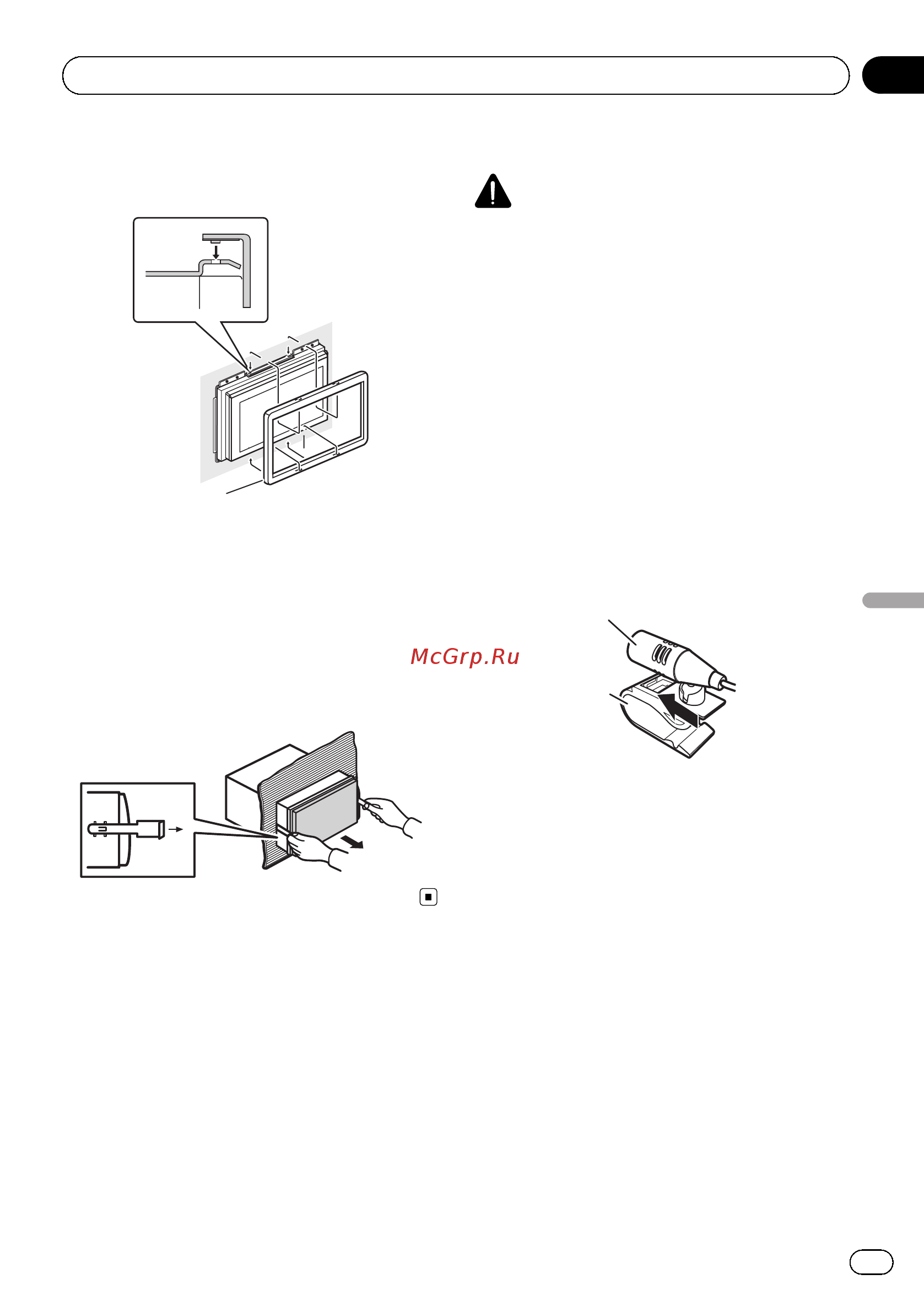

Extraer la unidad
1 Retire el anillo de guar nición.
1
1 Anillo de guarnición
! Retire el panel frontal para acceder más fá-
cilmente al anillo de guarnición.
2 Inserte en ambos lados de la unidad las
llaves de extracción provistas hasta que se
escuche un ligero chasquido.
3 Extraiga la unidad del salpicadero.
Instalación del micrófono
PRECAUCIÓN
Es muy peligroso que el cable del micrófono se
enrolle alrededor de la columna de dirección o la
palanca de cambios. Asegúrese de instalar la
unidad de tal forma que no dificulte la conduc-
ción.
Nota
Instale el micrófono en una posición y orien-
tación que permita detectar la voz de la persona
que utiliza el sistema.
Instalación del micrófono en el
parasol
1 Instale el micrófono en la abrazadera
del micrófono.
1
2
1 Micrófono
2 Pinza
2 Instale la abrazadera del micrófono en
el parasol.
Levante el parasol e instale la pinza del micró-
fono (si lo baja reduce la capacidad del reco-
nocimiento de voz).
<CRD4605-A/U>55
Es
55
