Руководство по монтажу
9
Таблица 8-2
№ Тип Описание
Индикация светодиодной
лампы
Примечание
1 Неисправность
Неправильные показания датчика
испарителя или датчика температуры в
помещении. Датчик неисправен
Сигнальная лампа рабоче-
го режима мигает
После устранения неисправности функция
автоматически восстанавливается
2 Неисправность
Нарушена совместная работа внутреннего
и наружного блоков
Мигает лампа таймера После устранения неисправности функция
автоматически восстанавливается
3 Неисправность
Неправильные показания датчика
конденсатора или датчика температуры в
помещении. Датчик неисправен
Медленно мигают все
сигнальные лампы внут-
реннего блока
После устранения неисправности функция
автоматически восстанавливается
4 Неисправность
Неправильные показания датчика уровня
воды
Часто мигает аварийная
лампа
Если неисправности невозможно устранить
в течение трех минут, то сигнальные лампы
внутреннего блока мигают с частотой 0,5
Гц. Отключите питание для восстановления
функции

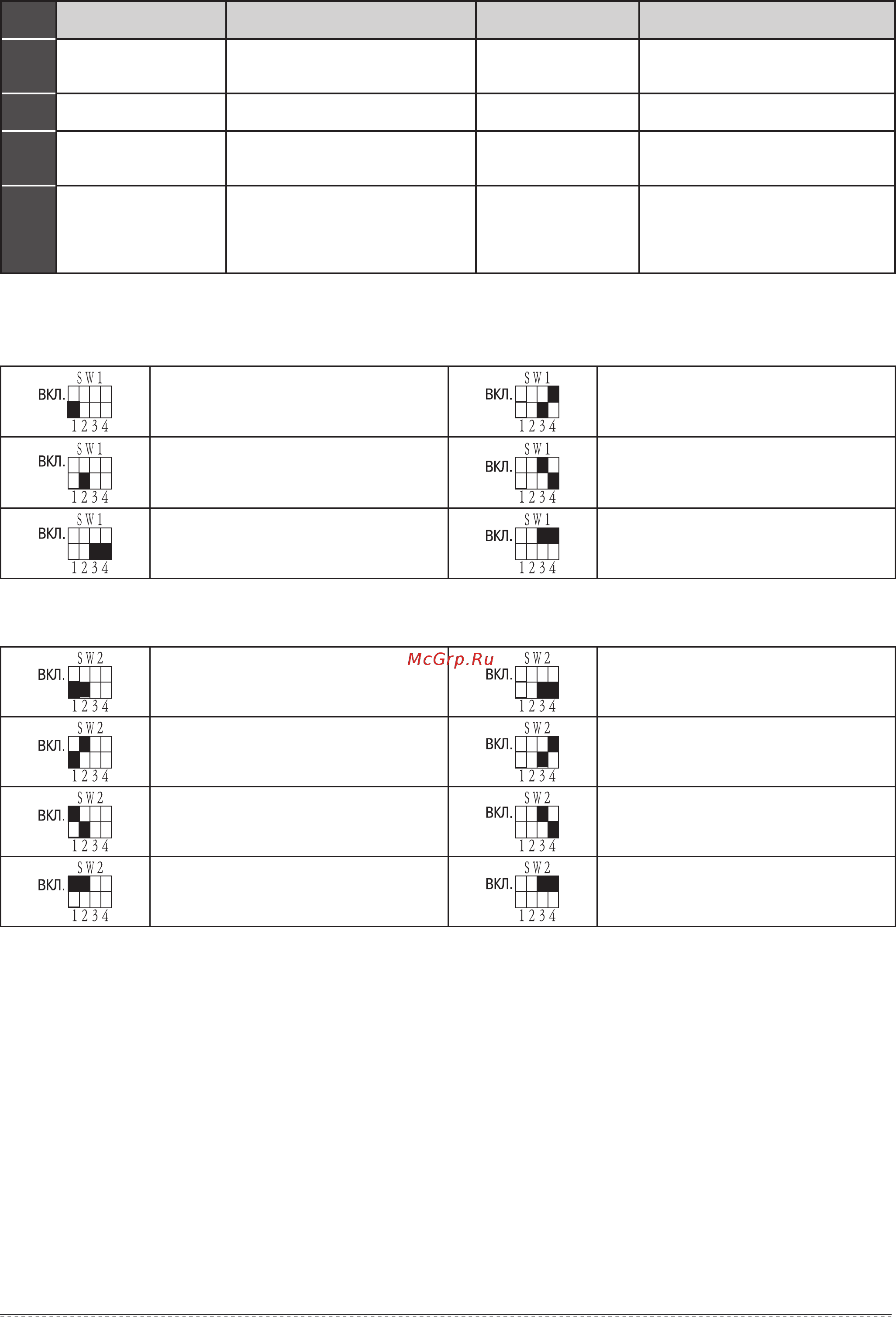

8.4. Кодированные обозначения на пульте управления
Обозначения для переключателя 1 (SW1)
• «1» обозначает заводской режим испы-
таний
• «0» обозначает дополнительный режим
автопоиска (настройка по умолчанию)
• «01» обозначает, что статическое дав-
ление вентилятора постоянного тока
равно 1 (резерв)
• «1» обозначает, что выбран вентиля-
тор постоянного тока
• «0» обозначает, что выбран вентиля-
тор переменного тока
• «10» обозначает, что статическое дав-
ление вентилятора постоянного тока
равно 2 (резерв)
• «00» обозначает, что статическое дав-
ление вентилятора постоянного тока
равно 0 (резерв)
• «11» обозначает, что статическое дав-
ление вентилятора постоянного тока
равно 3 (резерв)
Обозначения для переключателя 2 (SW2)
• «00» обозначает, что температура со-
ставляет 15 градусов при отключении
блока
• «00» обозначает, что время остановки
ТЕПЛОВОГО вентилятора составляет 4
минуты
• «01» обозначает, что температура со-
ставляет 20 градусов при отключении
блока
• «01» обозначает, что время остановки
ТЕПЛОВОГО вентилятора составляет
8 минут
• «10» обозначает, что температура со-
ставляет 24 градуса при отключении
блока
• «10» обозначает, что время остановки
ТЕПЛОВОГО вентилятора составляет
12 минут
• «11» обозначает, что температура со-
ставляет 26 градусов при отключении
блока
• «11» обозначает, что время остановки
ТЕПЛОВОГО вентилятора составляет
16 минут
