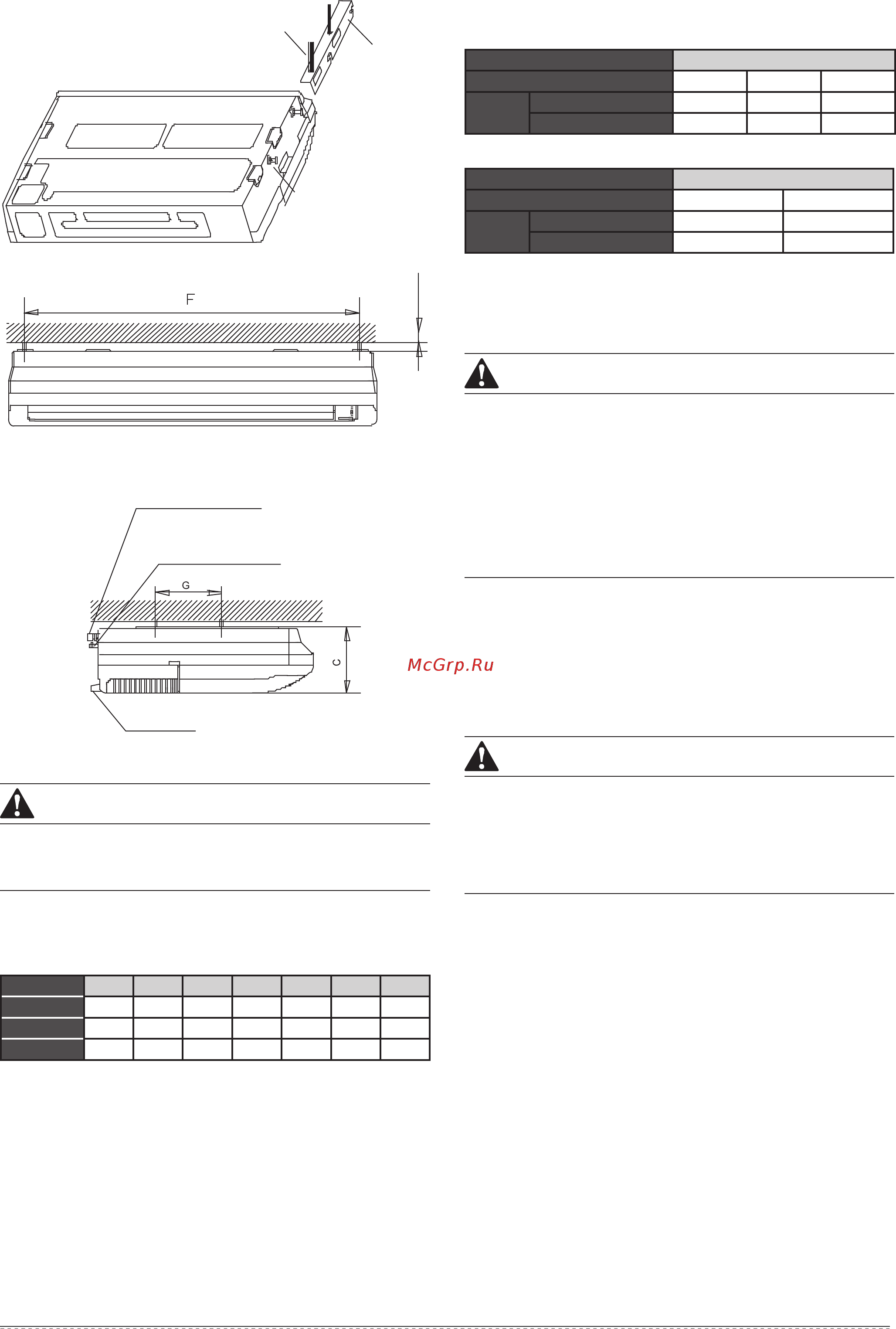

Carrier 42VF028H [6/12] Монтаж соединительной трубы
![Carrier 42VF028H [6/12] Монтаж соединительной трубы](/views2/1465384/page6/bg6.png)
Руководство по монтажу
5
>20 мм
Монтажный болт
Монтажный
болт
Подвесная
консоль
D. Точка подключения
трубопровода хладагента
(D. Сторона газовой линии)
E. Точка подключения
трубопровода хладагента
(E. Сторона жидкостной трубы)
Патрубок слива дренажа
Рис. 4-13
ПРЕДОСТЕРЕЖЕНИЕ
Указанные выше числовые значения указаны для модели 18
с номинальной мощностью данной модели, которая может
отличаться от мощности приобретенного вами блока.
4.4. Габариты блока (единица измерения: мм)
Таблица 4-1
МоДелЬ A B C D E F G
36–71 990 660 203 505 506 907 200
80–90 1280 660 203 795 506 1195 200
112–140 1670 680 240 1070 450 1542 200
4.5. Материал и размеры трубопроводов
Таблица 4-2
Материал трубы Медная труба для кондиционеров
Режим (R22/R407C) 36~45 56~90 100~140
Размер
(мм)
I (жидкостная труба) ∅6,4 ∅9,5 ∅9,5
J (труба газовой линии) ∅12,7 ∅15,9 ∅19,1
Таблица 4-3
Материал трубы Медная труба для кондиционеров
Режим (R410A) 36~45 56~140
Размер
(мм)
I (жидкостная труба) ∅6,4 ∅9,5
J (труба газовой линии) ∅12,7 ∅15,9
5. МОНТАЖ СОЕДИНИТЕЛЬНОЙ ТРУБЫ
ПРЕДОСТЕРЕЖЕНИЕ
В процессе монтажа не допускайте проникновения воздуха,
а также попадания пыли и прочих загрязнений в трубы.
Трубы должны устанавливаться только после того, как будет
произведен монтаж внутреннего и наружного блоков.
Трубы должны быть сухими. Во время монтажа попадание
внутрь влаги не допускается.
Температура холодильного контура при работе
кондиционера будет весьма высокой, поэтому необходимо
не допускать соприкосновения межблочного кабеля с
медными трубами.
5.1. Порядок подсоединения труб
5.1.1 Отмерьте необходимую длину трубы следующим образом.
1. Вначале подсоедините внутренний блок, затем наружный.
• Изогните трубопроводы надлежащим образом. Не допускай-
те их повреждения.
ПРЕДОСТЕРЕЖЕНИЕ
1. Нанесите на поверхность развальцованной трубы и гаек
масло для холодильных установок и заверните вручную,
сделав 3-4 оборота, перед затяжкой накидных гаек.
2. При соединении или разъединении труб необходимо
обязательно использовать два гаечных ключа
одновременно.
2. Запорный вентиль наружного блока обязательно должен
быть полностью закрыт (исходное положение). Подсоединяя его,
ослабьте гайки со стороны запорного вентиля, затем немедлен-
но (в течение 5 минут) подсоедините развальцованную трубу.
Если гайки держать ослабленными более длительное время,
то в трубы может попасть пыль и прочие загрязнения, что
впоследствии может привести к неполадкам. По этой причине
перед подсоединением необходимо стравить воздух из трубо-
провода с помощью хладагента.
3. Откачайте воздух (см. раздел «Выпуск воздуха») после
подсоединения трубопровода хладагента к внутреннему блоку и
наружному блоку. Затем закрепите гайки в местах стыковки.
■ Указания по изгибу труб
• Угол изгиба не должен превышать 90°.
• Изгибайте трубы по месту, при этом стремитесь к увеличе-
нию радиуса изгиба.
• Не изгибайте трубу более трех раз.
