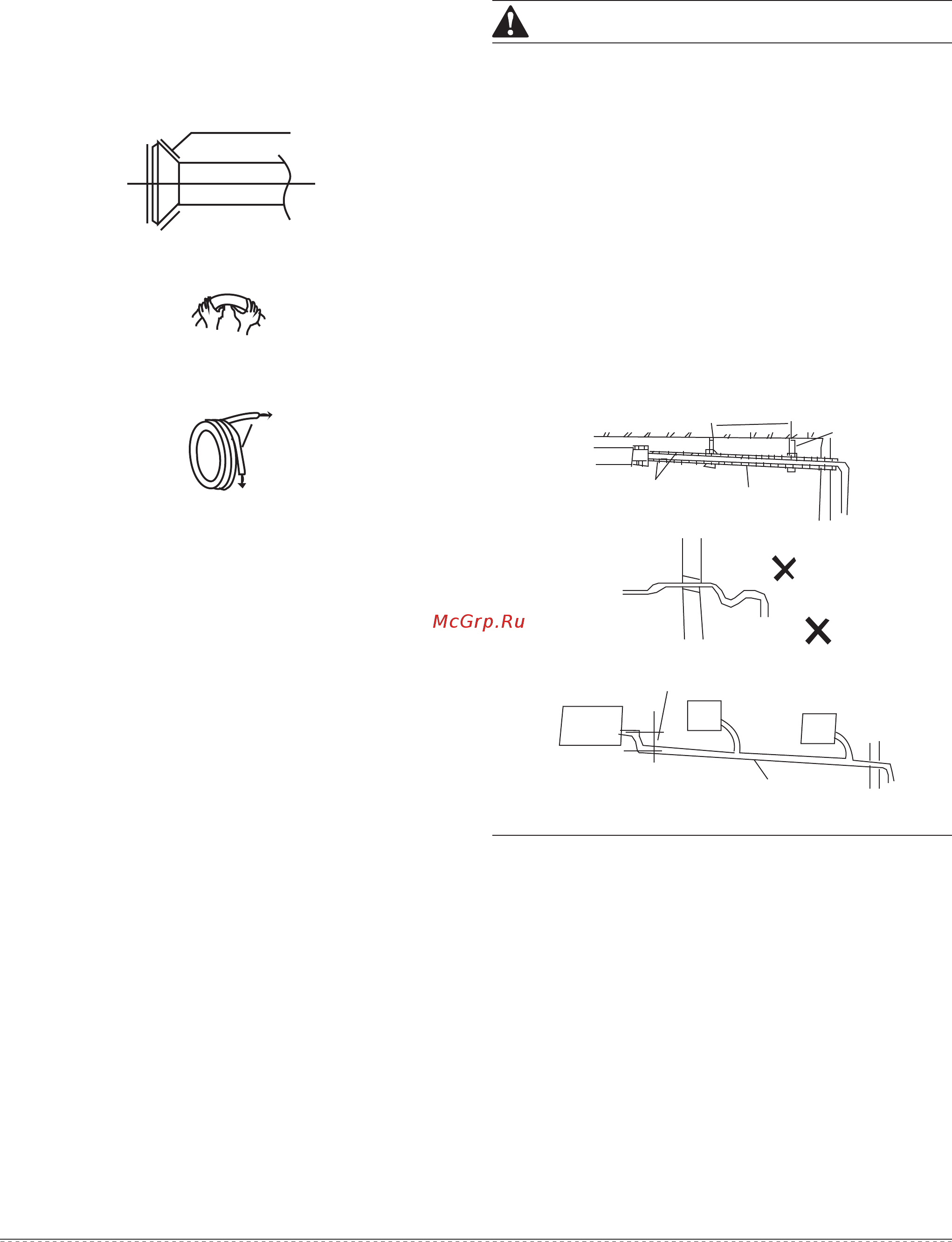

![Carrier 42VF028H [7/12] Монтаж дренажной трубы](/views2/1465384/page7/bg7.png)
Руководство по монтажу
6
■ Сгибание соединительной трубы с малой толщиной стенок
• Отрежьте требуемый образец для изгибаемой части изоля-
ционной трубы.
• Затем изогните трубу (изолируйте ее герметизирующей
лентой после сгибания).
Во избежание разрушения или деформации изгибайте трубу
по наибольшему радиусу.
• Для сгибания труб по малому радиусу используйте трубогиб.
■ Необходимо использовать медные трубы промышленно-
го назначения.
При использовании медных труб необходимо использовать
одинаковый изоляционный материал (толщиной более
9 мм).
Нанесите масло для холодильных установок.
Рис. 5-1
Мин. радиус 100 мм
Изгибайте трубу с помощью больших пальцев
Рис. 5-2
Концы трубы должны быть ровными.
Рис. 5-3
2. Монтаж труб
1) Просверлите в стене отверстие (точно подходящее по раз-
меру, обычно 90 мм), затем установите крепежные элементы,
например втулку и ее крышку.
2) Скрепите трубу и кабели плотно друг с другом при помощи
соединительной ленты. Не допускайте попадания воздуха, это
приведет к утечке воды из-за образования конденсата.
3) Уложите обвязанный пакет в настенный короб. При укладке
труб не повредите их.
3. Подсоедините трубы.
4. Затем откройте вентиль наружного блока, так чтобы началось
течение хладагента в трубах, которые соединяют внутренний
блок с наружным.
5. Убедитесь в отсутствии утечки, проверив оборудование де-
тектором или мыльным раствором.
6. Изолируйте соединения труб звуконепроницаемым/изоляци-
онным материалом (дополнительное оборудование и материа-
лы), а затем плотно закрепите материал лентой во избежание
утечки.
6. МОНТАЖ ДРЕНАЖНОЙ ТРУБЫ
6.1 Монтаж дренажной трубы внутреннего блока
Выходное отверстие имеет резьбовую заглушку. При соеди-
нении труб из ПВХ необходимо использовать уплотнительные
материалы и кожухи для трубопроводов.
ПРЕДОСТЕРЕЖЕНИЕ
• Дренажная труба внутреннего блока, а также места подклю-
чения блока, должны иметь теплоизоляцию, в противном слу-
чае будет происходить конденсация влаги.
• Для соединения труб необходимо использовать трубогиб
для изделий из ПВХ, при этом нужно убедиться в отсутствии
утечки.
• Подключая детали оборудования к внутреннему блоку, пом-
ните, что подвергать давлению стенки трубопроводов блока
запрещается.
• Если уклон дренажной трубы вниз превышает 1/100, скручи-
вание трубы не допускается.
• Общая длина дренажной трубы (в выпрямленном состоянии)
не должна превышать 20 м, и если труба имеет значитель-
ную длину, то во избежание прогибов необходимо установить
опоры.
• При монтаже труб руководствуйтесь рис. 6-1.
Изоляционный
материал
1,5~2 м
Уклон дренажной
трубы менее 1/100
Изгиб –
не допускается
S-образная форма –
не допускается
Установите на максимально
возможную глубину
(около 10 см)
Уклон дренажной трубы
вниз менее 1/100
VP 30
Рис. 6-1
6.2 Испытания дренажной системы
• Убедитесь, что дренажная труба не заблокирована.
• Во вновь построенном здании данные испытания не-
обходимо проводить до монтажа потолка.
