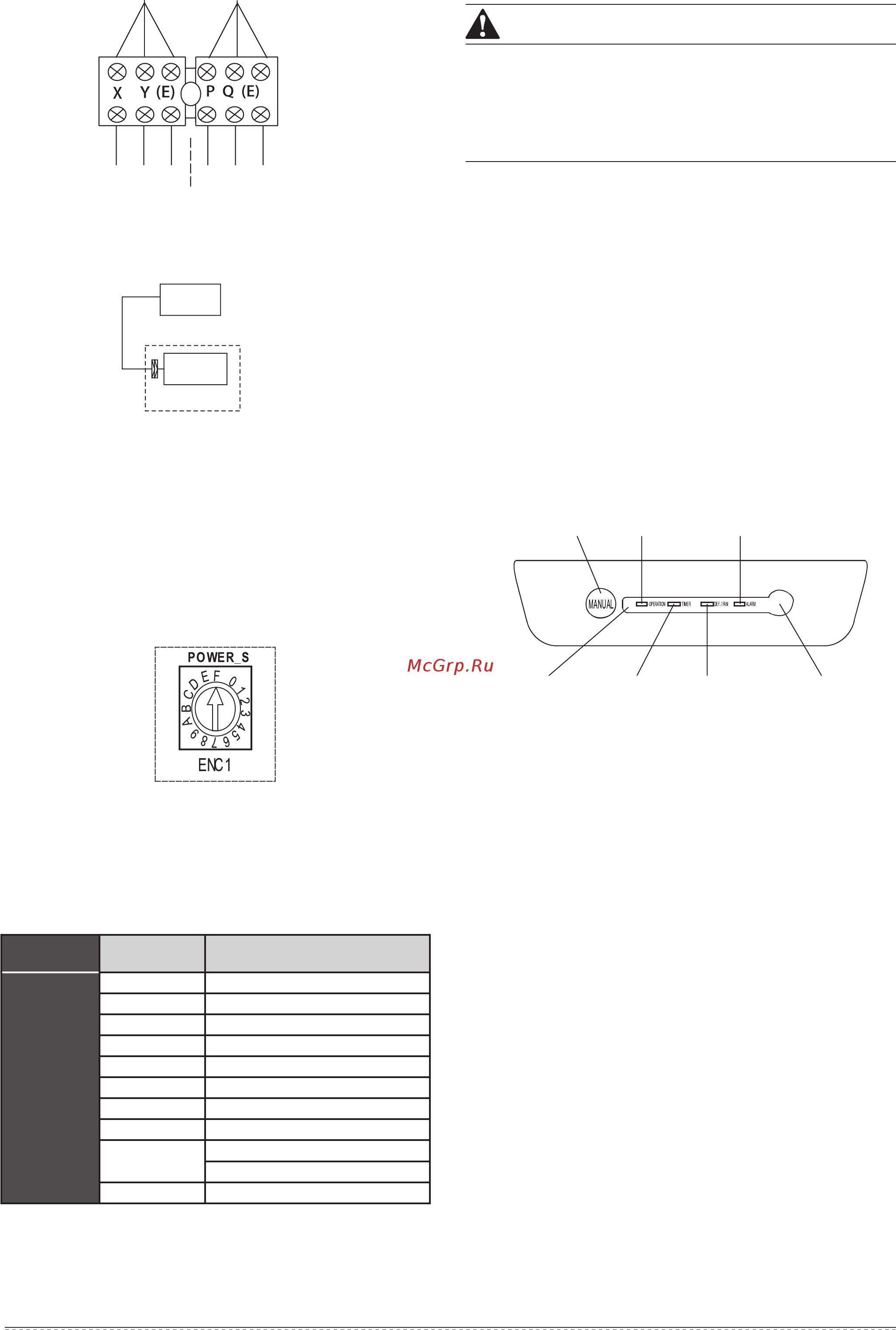

Carrier 42VF028H [9/12] Управление
![Carrier 42VF028H [9/12] Управление](/views2/1465384/page9/bg9.png)
Руководство по монтажу
8
БЕЛЫЙ
ГОЛУБОЙ
ЧЕРНЫЙ
ЖЕЛТЫЙ
СЕРЫЙ
ЧЕРНЫЙ
К центральному
управлению
ШИНА СВЯЗИ
К наружному блоку
ШИНА СВЯЗИ
Применяйте экранированную витую пару, подключив экран
к клемме (Е)
Рис. 7-3
К проводному пульту
управления
Панель
индикации
Проводной пульт
управления
Функция дополнительного проводного пуль-
та управления указана в рамке из пунктирной
линии, при необходимости пользователь
может приобрести этот пульт управления.
Рис. 7-4
8. УПРАВЛЕНИЕ
8.1. Установка уровня мощности
Код мощности
В зависимости от задачи, на панели внутреннего блока управле-
ния выполняются перемычки. По завершении настроек отклю-
чите, а затем снова включите питание, в противном случае
настройки могут не работать.
Таблица 8-1
ENC 1 Выключатель
Для установленной мощности
охлаждения
Примечание.
Никто не дол-
жен изменять
заводские
настройки
мощности
охлаждения, за
исключением
специалиста по
техобслужива-
нию.
Перемычка Мощность охлаждения
1 2800 Вт
2 3600 Вт
3 4500 Вт
4 5600 Вт
5 7100 Вт
6 8000 Вт
7 9000 Вт
8
10000 Вт
11200 Вт
9 14000 Вт
ПРЕДОСТЕРЕЖЕНИЕ
Система может адресовать 64 блока (0-63), каждый из кото-
рых имеет индивидуальный адресный код. При наличии двух
одинаковых кодов система выдает ошибку.
Отключите оборудование от сети перед настройкой, иначе
возникнет неожиданная ошибка функционирования.
8.2. Настройка сетевого адреса
1. Сетевой адрес настраивается в целях обеспечения взаи-
модействия внутреннего и наружного блоков. Адрес иден-
тичен адресу внутреннего блока, поэтому в индивидуальной
настройке нет необходимости.
2. Центральное управление внутренними блоками может
осуществляться с наружного блока, в индивидуальном
управлении внутренним блоком нет необходимости. За
подробной информацией обращайтесь к инструкции для
наружных блоков системы V4+.
3. Для предварительного управления внутренними блоками
сеть можно настроить путем соединения клемм (X, Y, E), в
настройке сетевого адреса нет необходимости. Настройку
сети можно также произвести при помощи модуля внешней
сети и главного пульта (CN20).
8.3. УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
руководство по экслуатации
2
Обязательно заземлите кондиционер
Ненадежное заземление ведет к поражению электрическим током.
Не соеди няйте провод заземления кондиционера с газовыми труба-
ми, водо проводом, громоотводом, заземлением телефонной линии.
Во избежание получения травм не снимайте защитный кожух с
вентилятора внешнего блока.
Не прикасайтесь к деталям кондиционера мокрыми руками при
включении и выборе режимов работы.
Это может привести к поражению электрическим током.
Не прикасайтесь к ребрам теплообменника.
Острые ребра могут вызвать порезы.
Не ставьте под внутренний блок предметы, которые могут по-
страдать от влаги.
Если относительная влажность в помещении превышает 80%, бло-
кировано дренажное отверстие или загрязнен фильтр, возможно об-
разование конденсата.
После достаточно длительного срока пользования кондиционе-
ром проверьте состояние его креплений.
Если крепления повреждены, устройство может упасть и причинить
травму.
Если вместе с кондиционером в помещении используется
устройство, оснащенное горелкой, хорошо проветривайте ком-
нату для поддержания достаточного количества кислорода.
Для отвода конденсата установите дренажный шланг.
Плохой дренаж может стать причиной отсыревания здания, мебели
и т.п.
Не прикасайтесь к внутренним элементам системы управления.
Не снимайте переднюю панель. Внутри есть элементы, прикоснове-
ние к которым может вызвать повреждение устройства.
Не направляйте струю воздуха на растения, на маленьких детей
или на животных.
Это может нанести вред растениям, здоровью ребенка или животного.
Не позволяйте детям играть под наружным блоком или виснуть
на нем, не ставьте на него посторонние предметы.
Падение или обрыв наружного блока может причинить серьезную
травму.
Не включайте кондиционер, когда вы травите комаров с помо-
щью окуривания.
Несоблюдение этого требования может привести к оседанию хими-
ческих веществ внутри устройства и опасному воздействию их на
здоровье людей с повышенной чувствительностью к химикатам.
Не ставьте под струю воздуха или под сам внутренний блок
устройства, которые производят открытое пламя.
Это может вызывать неполное сгорание горючих веществ или де-
формацию корпуса кондиционера вследствие нагрева.
Не устанавливайте кондиционер в местах, где существует веро-
ятность утечки горючего газа.
Если вокруг кондиционера соберется достаточно большое количе-
ство такого газа, возможно возникновение пожара.
Использование кондиционера малыми детьми, немощными или
тяжелобольными лицами допустимо только под наблюдением
взрослых.
2. НАИМЕНОВАНИЕ ЧАСТЕЙ КОНДИЦИОНЕРА
Система кондиционирования воздуха включает внутренний блок,
наружный блок, трубопровод и пульт дистанционного управления
(см. рис. 1).
Индикаторы функций на дисплее внутреннего блока модели
Эта панель может служить для временного управления кондиционе-
ром – если вы не можете найти пульт ДУ, или если кончился заряд
батарей. Кнопкой ручного переключения режимов на панели воз-
духозаборной решетки внутреннего блока можно выбрать режим
AUTO [Авто] или FORCED COOL [Принудительное охлаждение]. При
последовательном нажатии этой кнопки переключение режимов
осуществляется в следующем порядке: AUTO [Авто], FORCED COOL
[Принудительное охлаждение], OFF [Выкл.] и снова AUTO.
1 AUTO [Авто]
Горит индикатор работы, и кондиционер функционирует в режиме
AUTO. Доступно управление с помощью пульта ДУ.
2 FORCED COOL [Принудительное охлаждение]
Горит индикатор работы, и кондиционер в течение 30 минут работает
в режиме принудительного охлаждения при высокой скорости венти-
лятора, после чего возвращается к режиму AUTO. В течение этого
времени управление с помощью пульта ДУ недоступно.
3 OFF [Выкл.]
Индикатор работы не горит. Кондиционер находится в выключенном
состоянии. Доступно управление с помощью пульта ДУ.
ПРИМЕЧАНИЕ
Настоящее руководство не включает описания операций с
пультом ДУ. Это описание приводится в руководстве пользо-
вания пультом дистанционного управления, которое входит в
комплект поставки.
3. ОСОБЕННОСТИ И ЭКСПЛУАТАЦИОННЫЕ
ПАРАМЕТРЫ КОНДИЦИОНЕРА
Для обеспечения безопасной и эффективной работы системы со-
блюдайте следующий температурный режим. В таблице указана
максимальная рабочая температура для кондиционеров (охлажде-
ние/нагрев).
Табл. 3-1
Температура
Режим
Температура вне
помещения
Температура
внутри помещения
Охлаждение 21°C~43°C 17°C~32°C
Нагрев (кроме моделей,
работающих только на
охлаждение)
-5°C~24°C 0°C~ 30°C
Осушка 11°C~43°C 17°C~30°C
Панель управления и индикации
Рис. 2-1
Кнопка ручного управления
Приемник
инфракрасного
сигнала
Дисплей
температуры
Индикатор работы
Индикатор неисправности
Индикатор работы
по таймеру
В моделях “охлаждение и
нагрев” - индикатор отта-
ивания наружного блока;
в моделях “только охлаж-
дение” - индикатор работы
кондиционера в режиме
вентилятора
