Руководство по монтажу
7

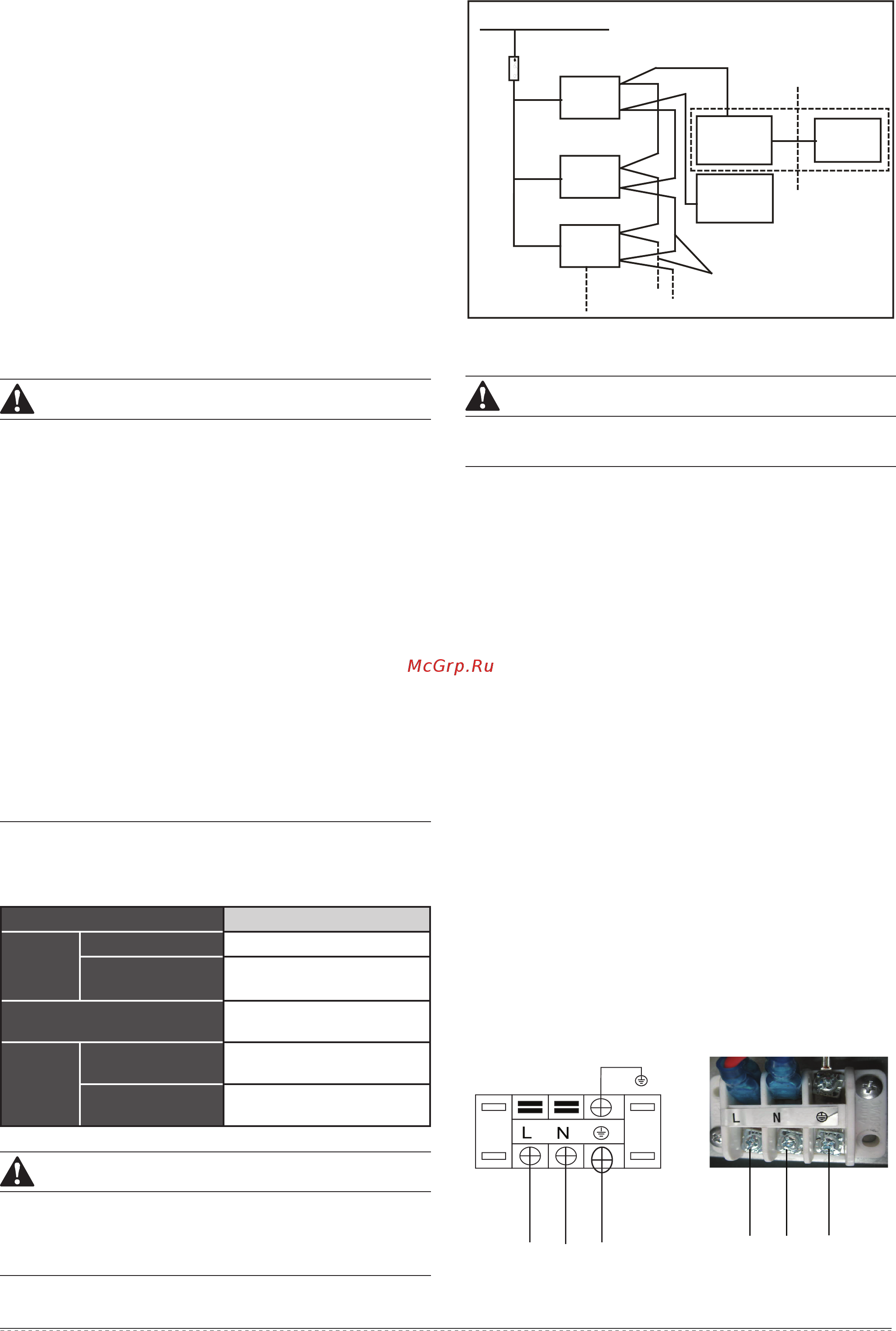

7. ЭЛЕКТРОПРОВОДКА
Необходимо использовать рекомендованные силовые
кабели. При подключении клемм не подвергайте их ме-
ханической нагрузке.
Несоответствующее подключение может стать причиной
пожара.
Заземление должно быть произведено надлежащим об-
разом.
Провод заземления должен быть проведен вдали от водо-
газовых труб, телефонных проводов, молниеотводов или
других проводов заземления. Несоответствующее заземле-
ние может стать причиной поражения электротоком.
Разводка электропроводки должна выполняться про-
фессиональными специалистами. Необходимо исполь-
зовать отдельную цепь в соответствии с национальным
стандартом. Малый предельный ток электропроводки при-
водит к опасности пожара или поражения электротоком.
ПРЕДОСТЕРЕЖЕНИЕ
1. Должно быть установлено устройство защитного от-
ключения (УЗО), в противном случае возникает опасность
поражения электрическим током.
2. Силовой кабель должен быть выбран в соответствии с
национальными предписаниями.
3. В соответствии с национальным стандартом, выключа-
тель должен разрывать все провода соединения и иметь за-
зор между разомкнутыми контактами не менее 3 мм. Также
требуется установить УЗО на номинальный ток около 10 мА.
4. Силовой кабель наружного блока должен быть выбран и
подключен в соответствии с инструкцией по монтажу наруж-
ного блока.
5. Электропроводка должна быть проведена вдали от
элементов с высокой температурой, в противном случае
возможно расплавление изоляции проводов.
6. Для соединения проводов и клеммной колодки после
подключения необходимо использовать хомут.
7. Провода управления должны быть проложены совместно
с трубами хладагента, покрытыми теплоизоляцией.
8. Подключение внутреннего блока к сети питания необходи-
мо производить лишь после вакуумирования.
9. Подключать силовой кабель к проводам управления
запрещается.
7.1. Параметры электропитания
Таблица 7-1
Модель (Вт) 2200-14000 Вт
Питание
Количество фаз 1 фаза
Частота и напряжение
220 В ~50/60 Гц
Сетевой автомат/плавкий
предохранитель (А)
5/3 А
Межблочный
кабель (мм
2
)
Провод заземления
(мм
2
)
2,0
Провод управления
(мм
2
)
1,0
ПРЕДОСТЕРЕЖЕНИЕ
В соответствии с национальными правилами, в цепи должен
быть установлен выключатель, имеющий воздушный зазор
между разомкнутыми контактами для всех проводов под-
ключения.
Электропитание (220 В ~50/60 Гц)
Индикаторы
центрального
управления
Компьютер
Наружный блок
Экранированная витая пара
Внутренний
блок
Внутренний
блок
Внутренний
блок
Рис. 7-1
ПРЕДОСТЕРЕЖЕНИЕ
Необязательные элементы указаны в рамке из пунктирной ли-
нии, при необходимости пользователь может их установить.
7.2. Провода управления внутреннего/наружного блока
Подключайте провода в соответствии с их цифровым обоз-
начением.
Неправильное подключение может стать причиной неисправ-
ности.
7.3. Соединения проводов
Изолируйте места соединения проводов.
7.4. Электрический щиток
Подключите клеммную колодку электродвигателя переме-
щения заслонок в соответствии с инструкцией по монтажу
электрощитка.
7.5. Электрическая схема клеммной колодки
Перед подключением ознакомьтесь с электрической схемой
внутреннего блока.
Примечание. Кондиционеры могут подключаться к цент-
ральному управлению. Перед началом эксплуатации пра-
вильно произведите монтаж и укажите системные и сетевые
адреса внутренних блоков.
Кондиционер с однофазным питанием
Рис. 7-2
Питание внутреннего блока
220-240 В ~ 50 Гц (60 Гц)
Питание внутреннего блока
220-240 В ~ 50 Гц (60 Гц)
