Carrier 42VF028H [5/12] Подпотолочнаяустановка

Руководство по монтажу

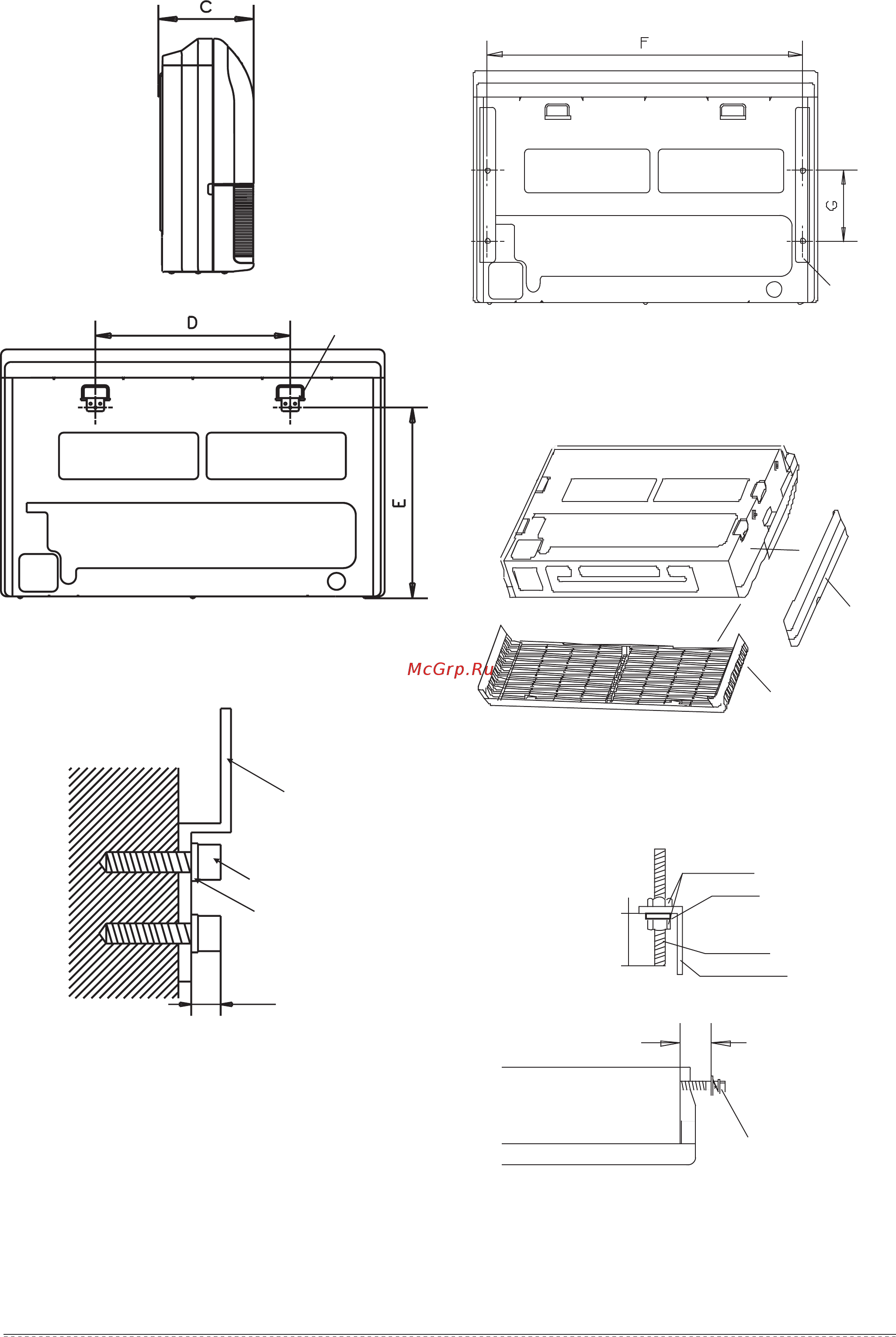

Рис. 4-6

Скоба

Рис. 4-7

1. Закрепите скобу на стене монтажными болтами (см. рис. 4-8).

Скоба

Саморез

< 6 мм

Шайба

Рис. 4-8

2. Навесьте внутренний блок на скобу

4.3. Подпотолочная установка

Навесная консоль

Рис. 4-9

• Снимите боковую панель и решетку (см. рис. 4-10) (не сни-

майте решетку на моделях 48 и 60).

Боковая панель

Решетка

Рис. 4-10

• Выполните разметку для установки подвесной консоли на

монтажных болтах (см. рис. 4-11).

Подготовьте монтажные болты для блока (см. рис. 4-12).

Гайка

Шайба

Монтажный

болт

Подвесная консоль

20~25 мм

Рис. 4-11

8~13 мм

Монтажный болт (макс. 40 мм)

Внутренний блок

Рис. 4-12

• Навесьте блок на подвесную консоль, сдвинув его назад.

Плотно затяните монтажные болты по обеим сторонам (см.

рис. 4-13).
