Руководство по монтажу
3
ПРЕДОСТЕРЕЖЕНИЕ
■ Запрещается бросать пульт управления или подвер-
гать его механическим ударам.
■ Перед монтажом проверьте работу пульта управле-
ния, чтобы определить место его монтажа в пределах
рабочей дальности.
■ Запрещается устанавливать проводной пульт управ-
ления в местах, подверженных воздействию прямых
солнечных лучей, или рядом с источником тепла (на-
пример, печью).
■ Следите за тем, чтобы при установке батареи поло-
жительный и отрицательный полюса имели правиль-
ное расположение.
ПРИМЕЧАНИЕ
В данную инструкцию могут быть внесены изменения в связи с
улучшением конструкции.

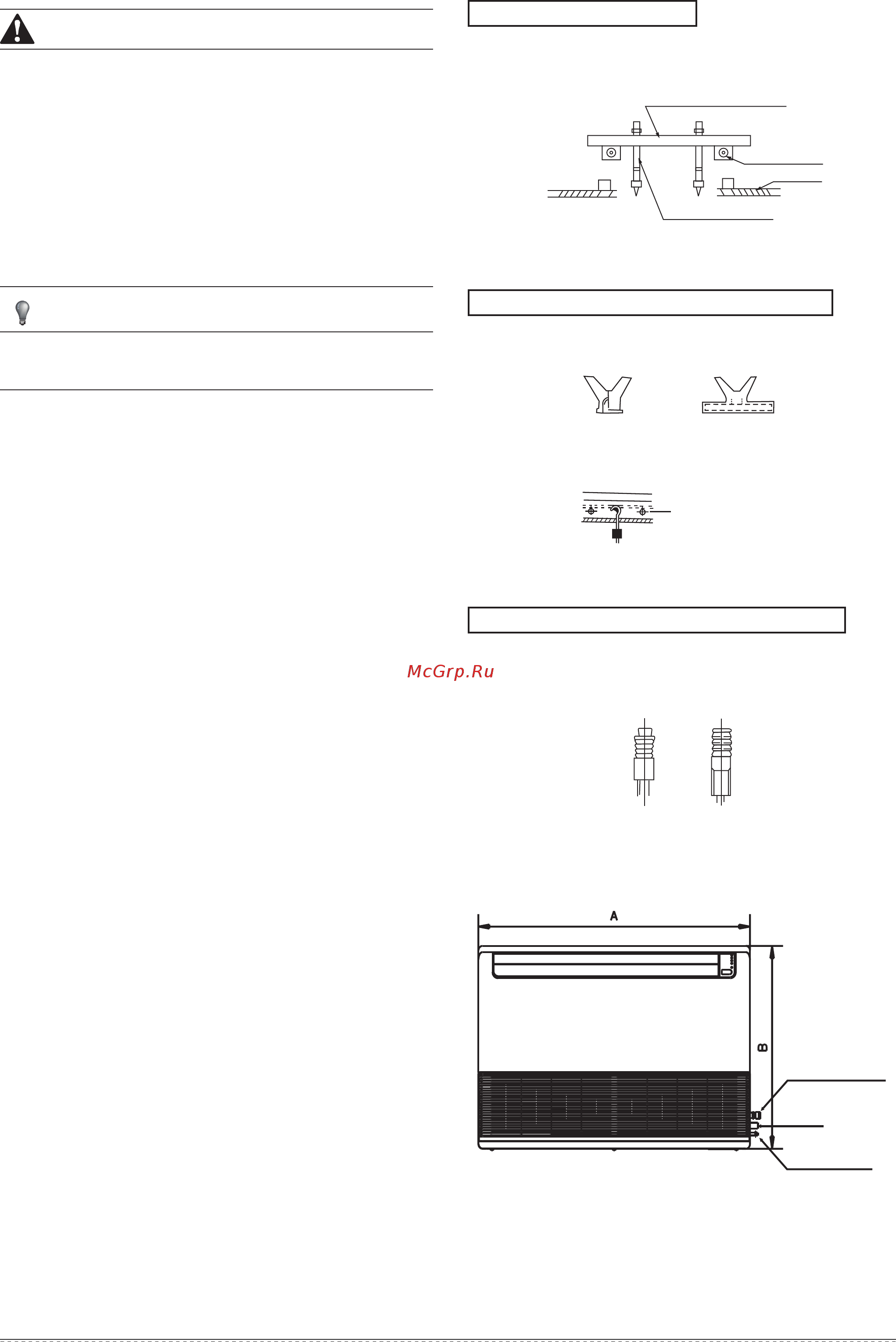

4. МОНТАЖ ВНУТРЕННЕГО БЛОКА
4.1. Блоки могут устанавливаться в вертикальном положении
при условии наличия достаточного пространства для размеще-
ния и обслуживания (см. рис. 4-1).
Версия I.
ДЕРЕВЯННАЯ КОНСТРУКЦИЯ
Закрепите брус на балке и установите в него монтажные болты.
Монтажные болты
Брус на балке
Балка
Потолок
Рис. 4-1
БЕТОННЫЙ ПОТОЛОК В СТРОЯЩЕМСЯ ЗДАНИИ
Используйте закладные детали или встроенные болты.
Закладная деталь
в форме лопасти
Закладная деталь в форме
направляющей
Рис. 4-2
Стальной пруток
Монтажный болт
(Способ подвешивания трубопровода и встроенный болт)
Рис. 4-3
СУЩЕСТВУЮЩИЙ ПОТОЛОК ИЗ БЕТОННЫХ ПЛИТ
Установите монтажный крюк с анкерным устройством в бетон
на глубину 45–50 мм, не допуская самопроизвольного ослабле-
ния крюка.
Рис. 4-4
4.2. Монтаж на стену
I. Точка подключения
труб хладагента
(I. сторона газовой
линии)
Патрубок для слива дренажа
J. Точка подключения
трубопровода хладагента
(J. сторона жидкостной
трубы)
Рис. 4-5
