CARLIEUKLIMA EUGEN S 60 A-N [24/67] Безопасные расстояния
![CARLIEUKLIMA EUGEN S 40 C-N [24/67] Безопасные расстояния](/views2/1466634/page24/bg18.png)
24
EUGEN S: Руководство по эксплуатации Версия 0914
3.4. Безопасные расстояния
Необходимо соблюдать минимально безопасные расстояния между
теплогенератором и ограждающими конструкциями.

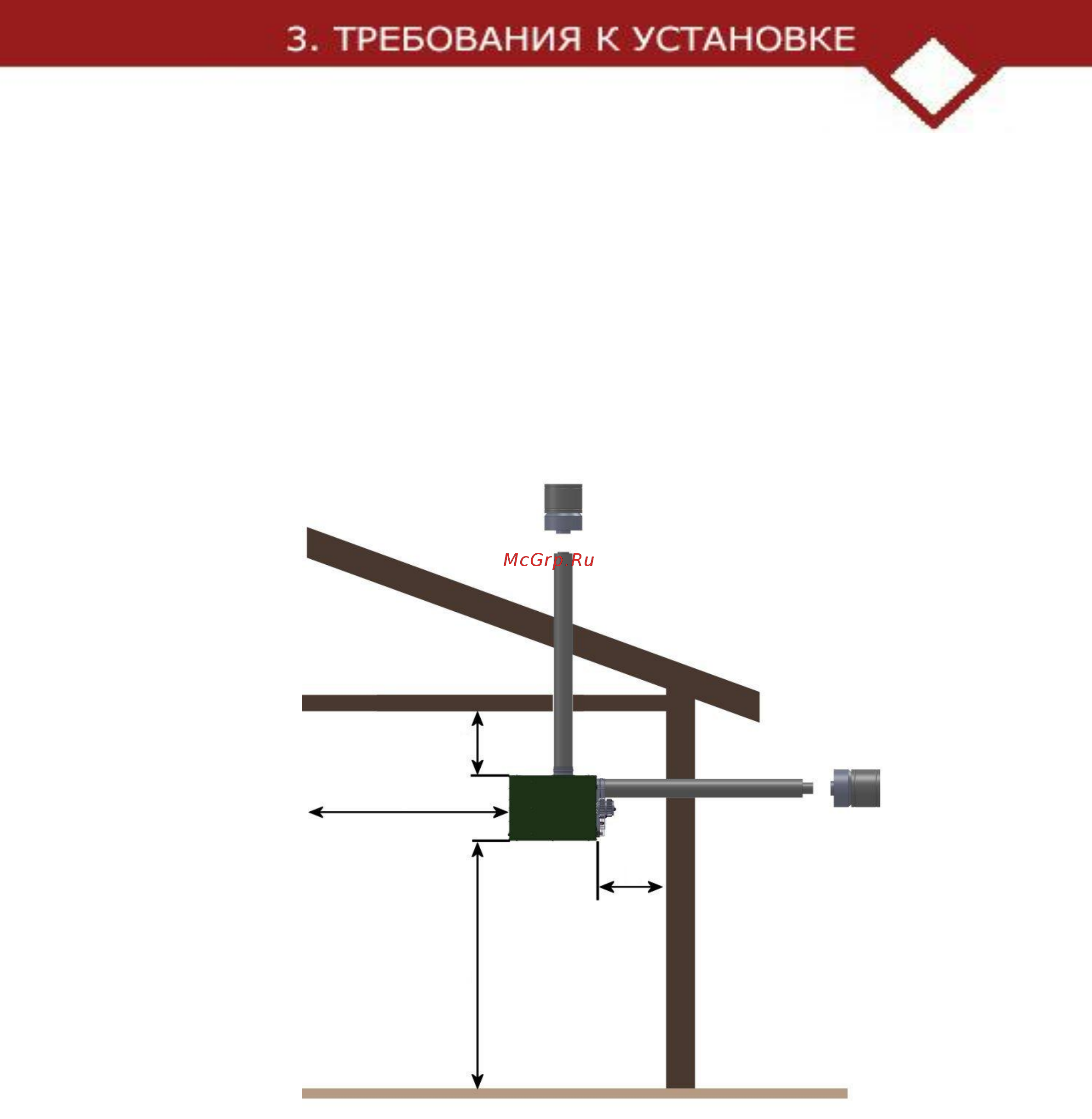

Минимально необходимые расстояния указаны на рисунке ниже:
Рис. 3.8
Минимальные расстояния
от ограждающих конструкций
Более того, соблюдение данных расстояний строго обязательно от находящихся
рядом любых горючих материалов, таких как древесина, бумага, резина и т.п.
15 см.
3 м.
