EUGEN S: Руководство по эксплуатации Версия 0914
1.2 Комплектующие EUGEN - S
EUGEN – S это подвесной теплогенератор, работающий на природном или
сжиженном газе.

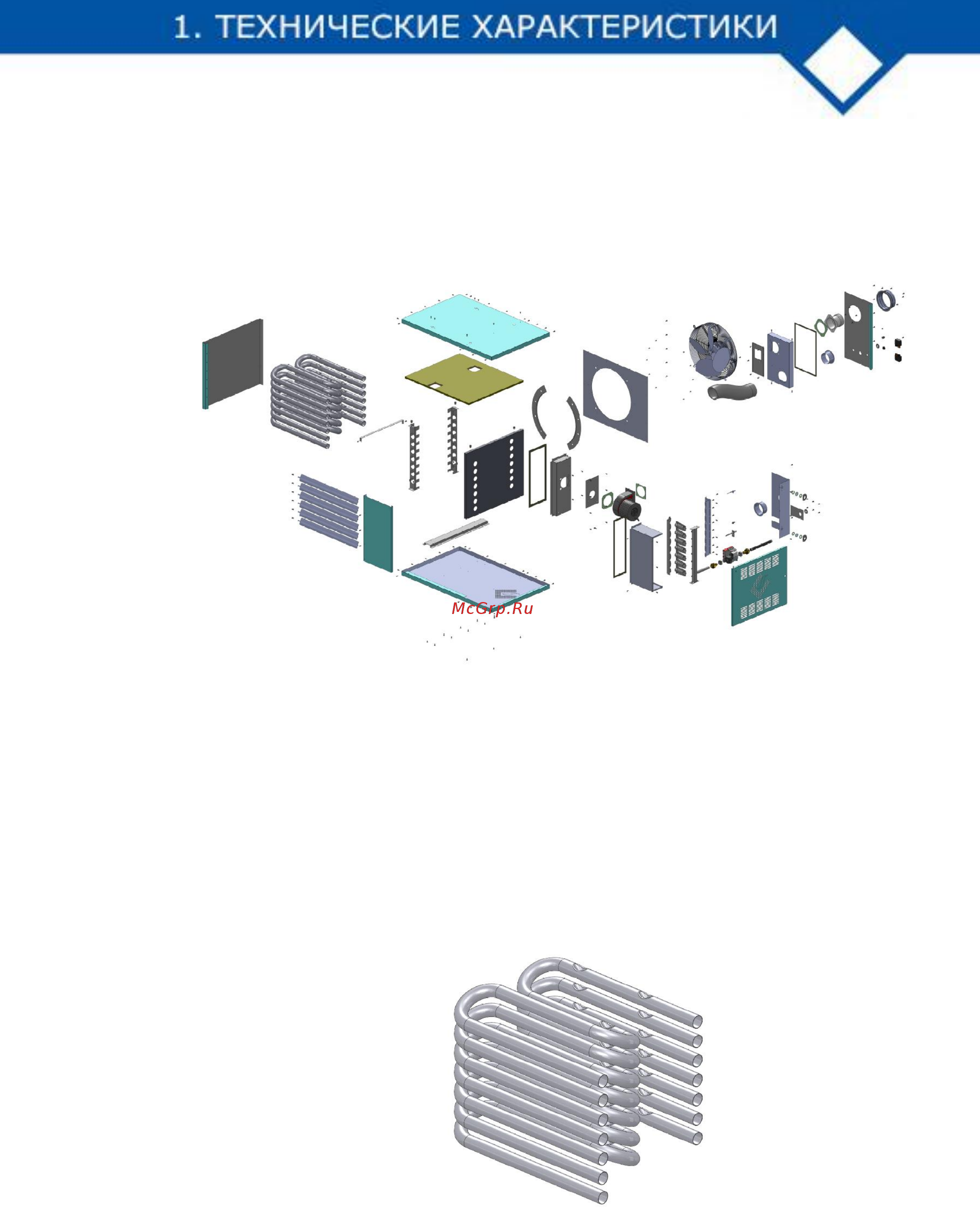

Рис. 1.2
Составные части EUGEN - S
ТРУБЧАТЫЙ ТЕПЛООБМЕННИК – основной компонент EUGEN – S
Многофакельная горелка является горелкой предварительного смешения.
Операция предварительного смешения осуществляется при помощи трубок
Вентури, являющихся частями горелки. Дымосос обеспечивает необходимое
разряжение и правильное распределение тепла внутри труб теплообменника.
Теплообменник изготовлен из алюминизированных труб, диаметром 38 или 45
мм., в зависимости от модели, и толщиной 1,5 мм. Особая конструкция и
алюминизированный материал теплообменника позволяет достичь хорошего
теплообмена и теплоотдачи.
Рис. 1.3
Алюминизированные трубы,
основная часть теплообменника
