54
EUGEN S: Руководство по эксплуатации Версия 0914
4.2 Техническое обслуживание EUGEN - S
Теплогенераторы EUGEN – S требуют проведения технического
обслуживания в соответствии с законами той страны, где они
установлены.
Работы по техническому обслуживанию должны производиться
организацией, имеющей допуск к данному виду работ.
Когда теплогенератор установлен, к примеру, в запыленных
помешениях, рекомендуется производить работы по техобслуживанию
чаще.
Любая работа по плановому или внеплановому техническому
обслуживанию, производимая в гарантийный период, без получения
подтверждения на разрешение проведения такой работы со стороны
компании CARLIEUKLIMA или ее официального представителя, ведет к
потере гарантии на оборудование.
Перед началом работ по техобслуживанию: отключите теплогенератор,
отсоединив электропитание и перекрыв подачу газа. Несоблюдение
данных инструкций может привести к серьезным проблемам,
поскольку теплогенератор может автоматически включиться от
комнатного термостата, при понижении температуры.
Используйте только оригинальные запасные части CARLIEUKLIMA.
После каждого техобслуживания и ремонта рекомендуется производить
проверку работы теплогенератора так, как описано в предыдущей главе.
Техническое обслуживание горелки
Демонтируйте гибкий трубопровод забора воздуха со стороны подключения
его к горелке.
Снимите крышку и осмотрите горелку. Очистите сопла, газовый коллектор и
трубки Вентури от пыли и любых посторонних предметов.
Снимите электроды, осмотрите их целостность и, при необходимости, очистите
их.
Для того чтобы заменить электроды, отсоедините их электроподключения от
блока управления. Затем, замените электроды, соблюдая правильность их
электроподключения. Используйте только оригинальные электроды, с
электродом розжига, имеющим в своей цепи добавочное сопротивление.

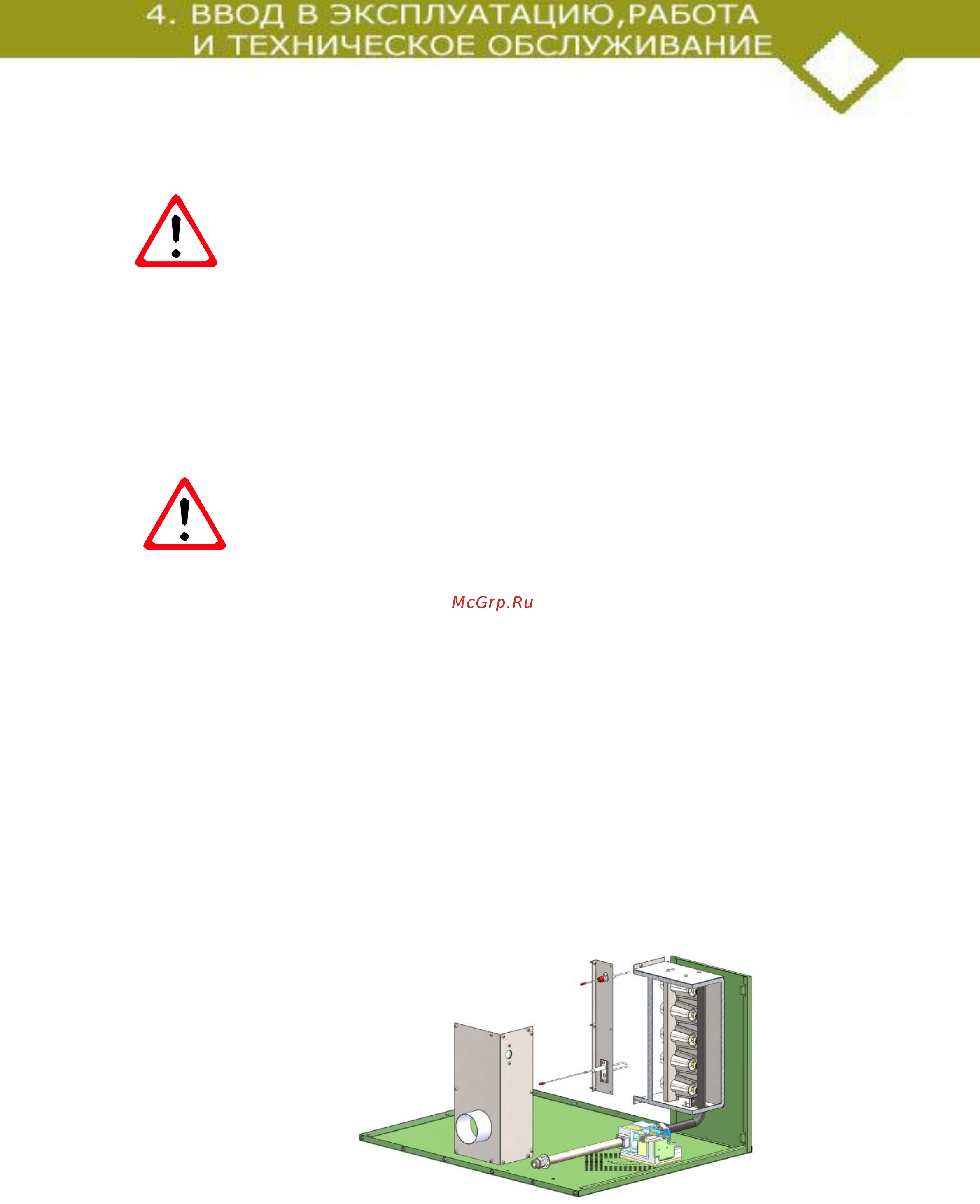

Рис. 4.11
Техническое обслуживание горелки
