25
EUGEN S: Руководство по эксплуатации Версия 0914
3.5. Способы крепления
Теплогенераторы EUGEN - S могут быть смонтированы на специальные
кронштейны, поставляемые отдельно по запросу. Конструкция
кронштейнов позволяет производить установку как сверху, так и снизу, а
также при помощи стержней или цепей (минимум 10 мм), которые
фиксируются на специальные крепежные места в кронштейнах.
В прочих случаях, крепления теплогенераторов должны иметь
конструкцию, способную выдержать вес оборудования и обеспечивать
безопасный крепёж, для предотвращения нанесения ущерба людям или
предметам.

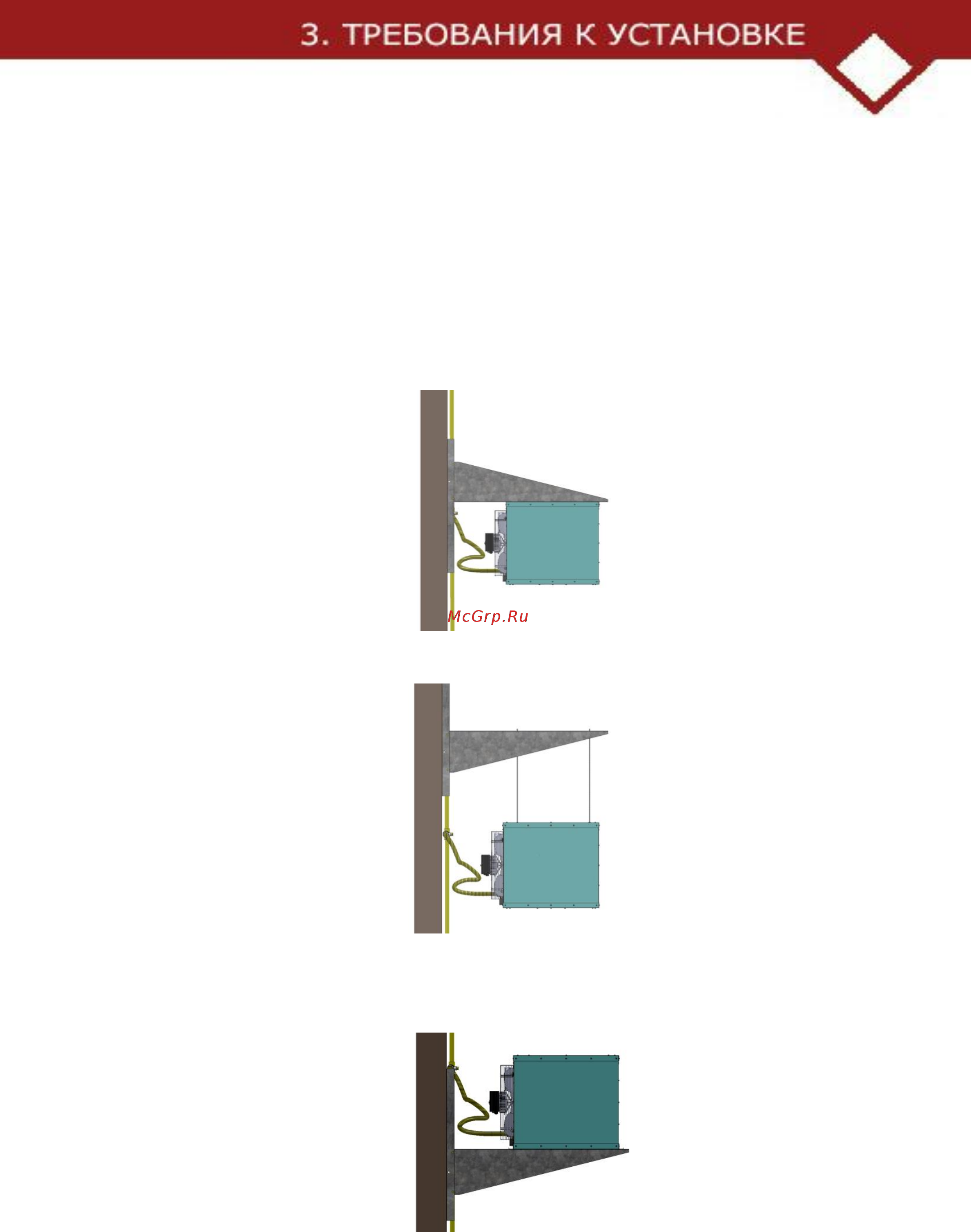

Рис. 3.9
Пример крепления
к верхней крышке
Рис. 3.10
Пример крепления
с использованием
стержней или цепей
Рис. 3.11
Пример крепления
на подставку
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
