50
EUGEN S: Руководство по эксплуатации Версия 0914
После пуска установки в работу, проверьте соответствие давления газа на
горелке с нижеприведенной таблицей:
Таблица 4.5
Давление газа на горелке

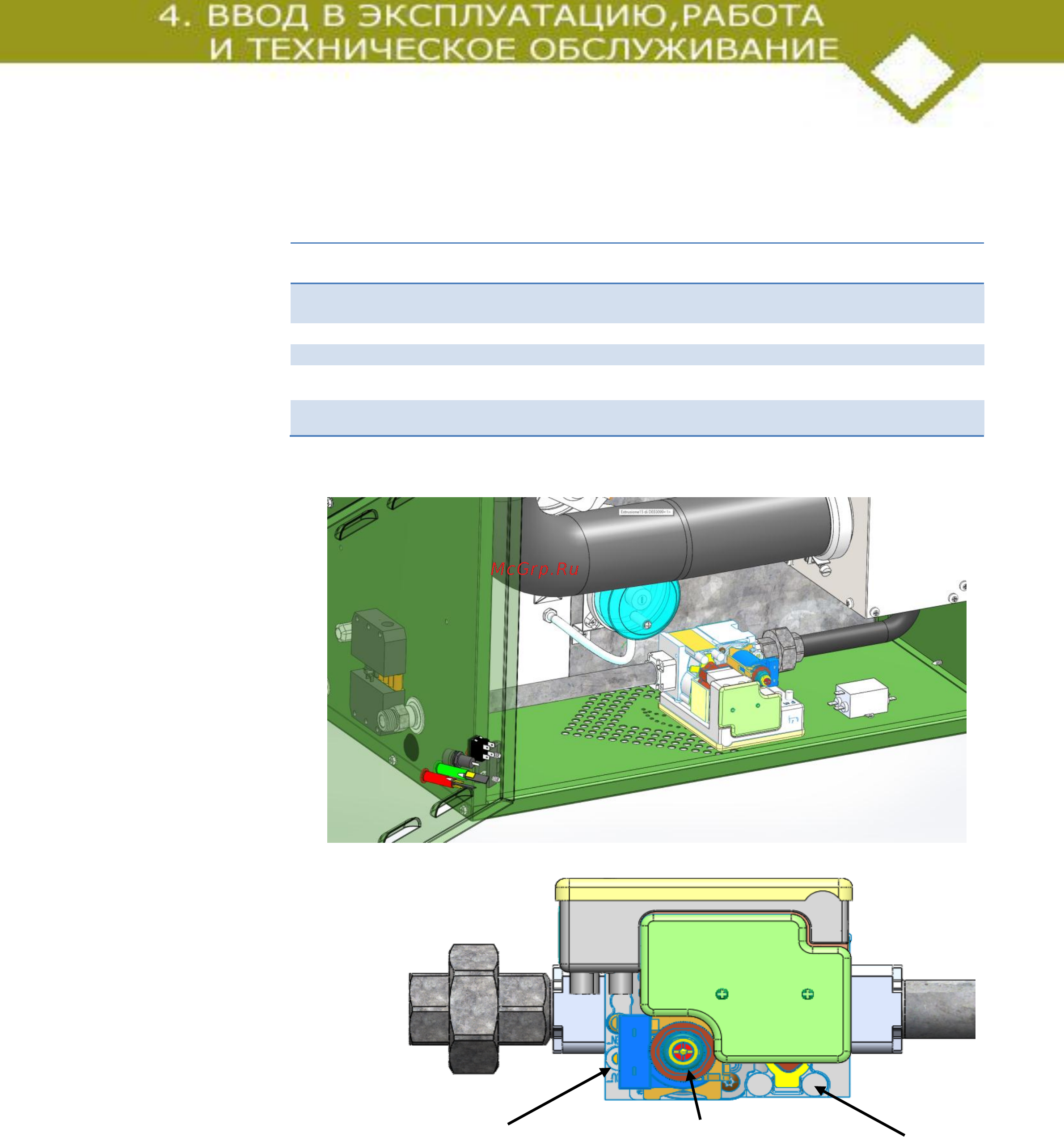

Рис. 4.6
Газовый клапан
Калибровка давления газа на горелке может быть выполнена при помощи
регулировочного винта, который расположен в середине корпуса клапана и
запломбирован. Если на клапане производилась дополнительная калибровка,
то по окончании ее, регулировочный винт должен быть запломбирован снова. В
процессе калибровки необходимо также проверять давление газа на входе
клапана. С этой целью рекомендуется одновременно использовать два
отдельных манометра, один на измерение входного давления, другой на
измерение давления на горелке.
МОДЕЛИ
S20
S30
S40
S50
S60
S115
Давление на горелке
Природный газ - G20
мбар
9,2
9,1
10,7
10
10
11,3
Природный газ - G25
мбар
13,6
13,4
16,8
14
12,9
13,4
Сжиженный газ – G30
(бутан)
мбар
25,4
24,4
17
14,3
14,6
11
Сжиженный газ – G31
(пропан)
мбар
32,8
32,3
21
19,3
20,2
16
Регулировка давления
на горелке
Точка замера
давления на входе
(макс. 50 мБар)
Точка замера
давления
На форсунке
