29
EUGEN S: Руководство по эксплуатации Версия 0914
Таблица 3.20
Соответствиеафасонных элементов
дымохода длине его прямого
участка
3.7 Монтажные инструкции для узла газового
клапана
Газовые клапана, используемые в теплогенераторах EUGEN – S, позволяют
осуществлять работу как на природном, так и на сжиженном газе.
ВНИМАНИЕ:
Данные операции должны производится только квалифицированным
персоналом.
Перед подключением установки к электричеству или газу, выполняйте
следующие инструкции:
Проверьте соединения газового клапана. Соединения выполнены с
помощью конусных фитингов.
Проверьте заземление газового клапана (выполнено с помощью
кольцевого соединения и самореза) и заземление блока автоматики.
Проверьте соединение электродов.

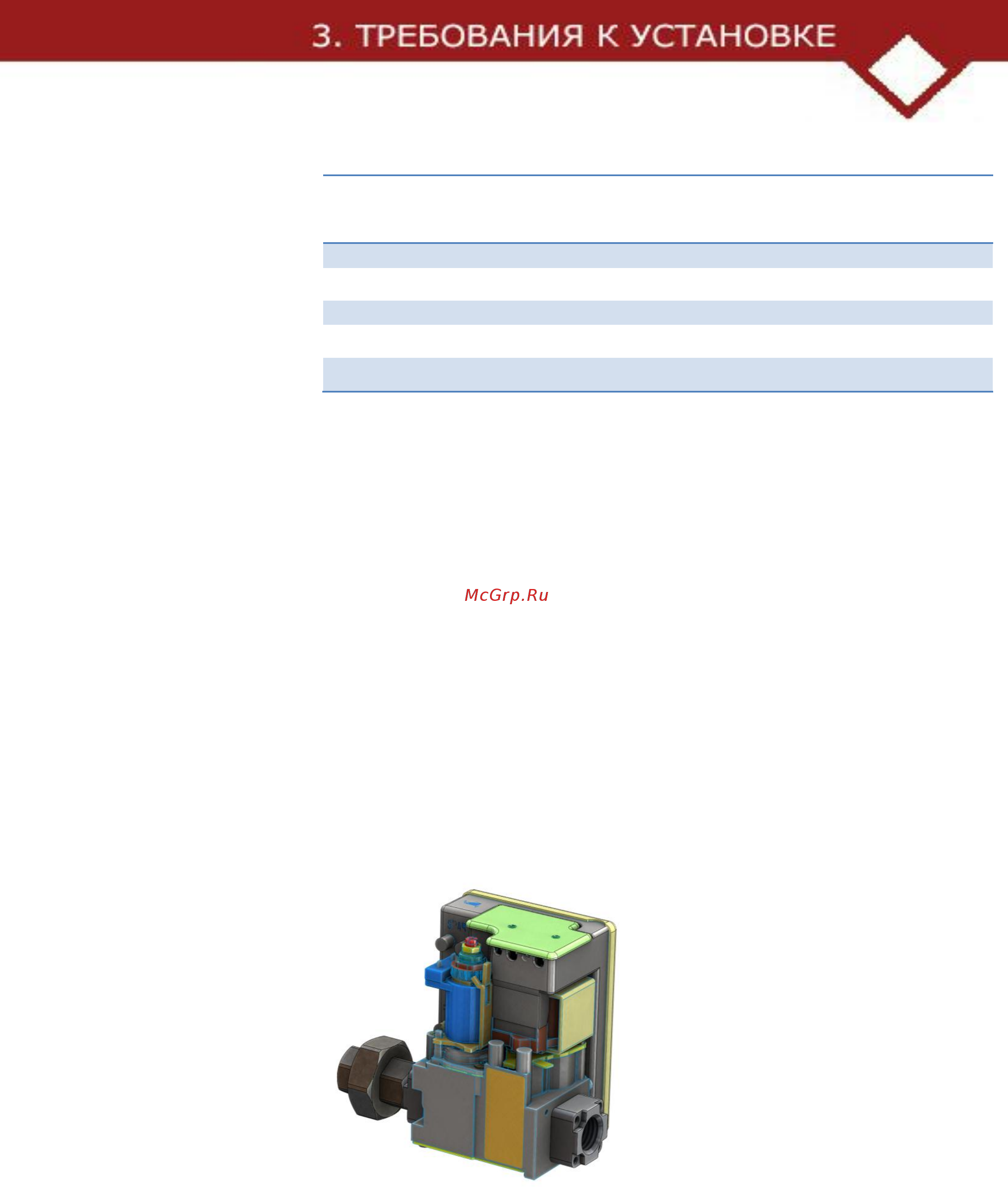

Рис. 3.21
Газовый клапан и
блок автоматики в сборе
ЭЛЕМЕНТЫ
Линейный
модуль, 1
метр
Отвод
45°
Отвод
90°
“T” –
образное
соединени
е
Антиветровой
дефлектор
Диаметр трубы
мм
80/130
80/130
80/130
80/130
80
Соответствие
длине
м
1
1,7
2,8
0,5
2,9
Диаметр трубы
мм
100/150
100/150
100/15
0
100/150
100
Соответствие
длине
м
1
1,7
2,8
0,5
4,2
