EUGEN S: Руководство по эксплуатации Версия 0914
3.10 Комплект электрического обогрева для особо
холодных помещений (-20°C)
Поставляется дополнительно, по специальному запросу.
Этот комплект резистивного типа для генераторов EUGEN-S устанавливается в
особо холодных зонах.
Комплект напрямую подсоединяется к электропитанию 230 В
(Фаза+Ноль+земля) автономен и предназначен для длительного использования
(нельзя подключать к той же самой линии питания, что и теплогенератор),
обеспечивает правильную работу теплогенератора в зоне особо низких
температур.
Теплогенераторы EUGEN-S имеют отверстия для фиксации DIN-рейки, на
которую крепится данный нагреватель, а также отверстия для монтажа кабеля
его питания.
Комплект состоит из алюминиевого радиатора, изготовленного по стандарту
UNI 3569 и DIN 1725, двух клипс для крепления к DIN-рейке, сама DIN-рейка
длиной 170 мм. и крепеж (4 винта M6x10, 2 гайки M6 и 2 фланцевые гайки M6).

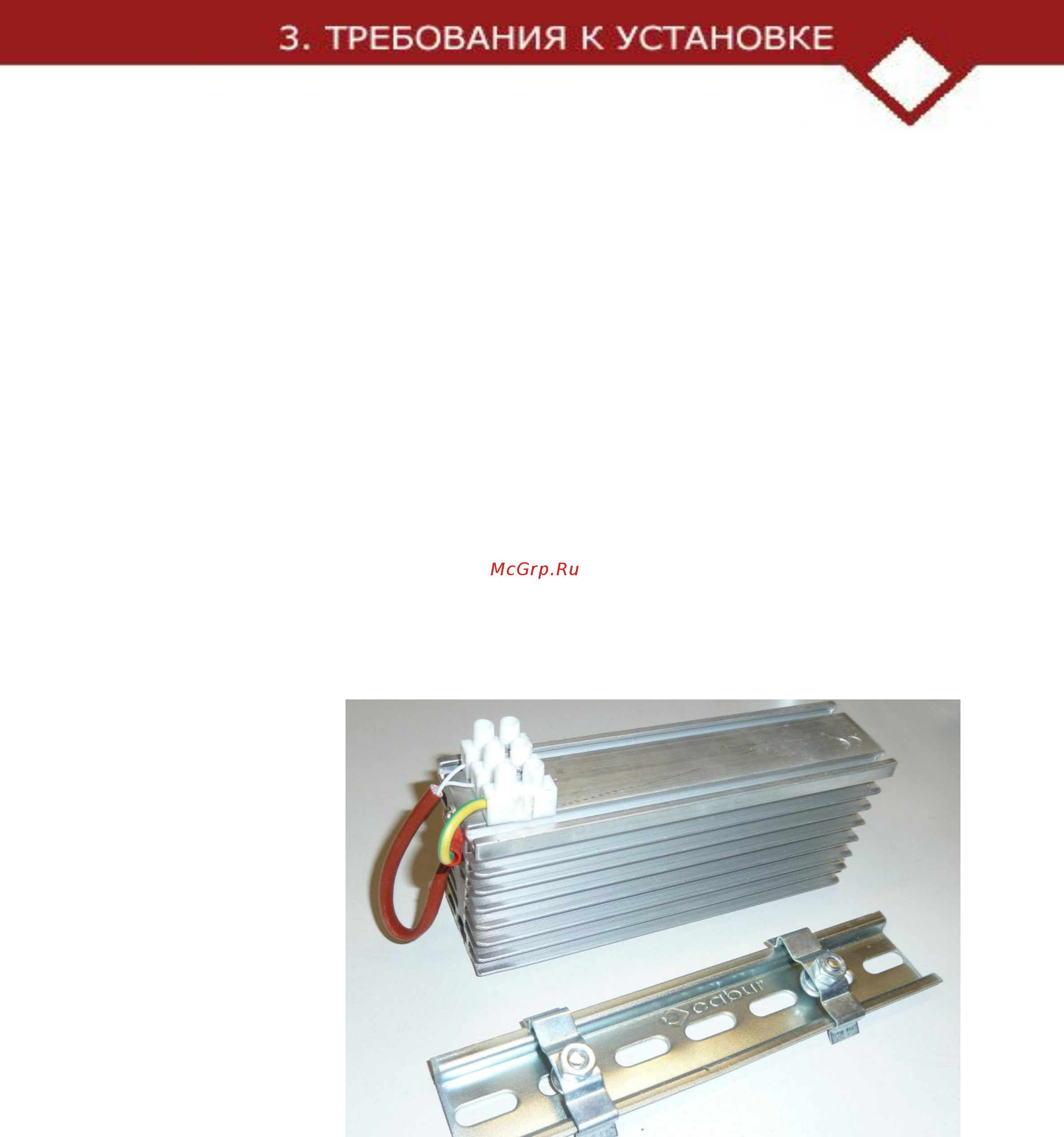

Рис. 3.27
