Importante
! Quando si installa questa unità in un veicolo
che non dispone della posizione ACC (acces-
soria) per l’interruttore della chiave di avvia-
mento, se non si collega il cavo rosso a un
terminale accoppiato al funzionamento del-
l’interruttore della chiave di avviamento, la
batteria potrebbe scaricarsi.
O
N
S
T
A
R
T
O
F
F
Con posizione ACC Senza posizione ACC
! Se questa unità viene utilizzata in condizioni
diverse dalle seguenti, potrebbero verificarsi
incendi o malfunzionamenti.
— Veicoli dotati di batteria da 12 volt e messa
a terra negativa.
— Altoparlanti con uscita nominale da 50 W
e impedenza nominale compresa tra 4
ohm e 8 ohm.
! Per evitare rischi di cortocircuito, surriscalda-
mento o malfunzionamento, accertarsi di se-
guire le indicazioni riportate di seguito.
— Prima dell’installazione, scollegare il mor-
setto negativo della batteria.
— Assicurare i cavi con morsetti per cavi o
nastro adesivo. Per proteggere i cavi, avvol-
gere nastro adesivo attorno agli stessi nei
punti in cui entrano in contatto con parti
metalliche.
— Posizionare tutti i cavi in modo che non
possano entrare in contatto con compo-
nenti mobili, come la leva del cambio e i bi-
nari dei sedili.
— Non posizionare i cavi in luoghi soggetti a
surriscaldamento, come le bocchette del-
l’impianto di riscaldamento.
— Non collegare il cavo giallo alla batteria fa-
cendolo passare attraverso fori nel vano
motore.
— Rivestire tutti i connettori scollegati con
nastro isolante.
— Non accorciare i cavi.
— Non condividere mai l’alimentazione con
altri dispositivi tagliando l’isolante del cavo
di alimentazione dell’unità. La capacità di
carico di corrente del cavo è limitata.
— Utilizzare esclusivamente un fusibile con
la portata prescritta.
— Non collegare mai direttamente a terra il
cavo negativo dell’altoparlante.
— Non legare mai assieme cavi negativi di
più altoparlanti.
! Quando questa unità è accesa, i segnali di
controllo vengono trasmessi dal cavo blu/
bianco. Collegarlo al telecomando del sistema
di amplificazione di potenza o al terminale di
controllo del relè dell’antenna automatica del
veicolo (max. 300 mA 12 V CC). Se il veicolo è
dotato di un’antenna a vetro, collegarla al ter-
minale di alimentazione di potenza dell’anten-
na.
! Non collegare mai il cavo blu/bianco al termi-
nale di alimentazione dell’amplificatore di po-
tenza esterno. Inoltre, non collegarlo mai al
terminale di alimentazione dell’antenna auto-
matica. In caso contrario, la batteria potrebbe
scaricarsi o potrebbero verificarsi malfunzio-
namenti.
! Il cavo nero è la messa a terra. I cavi di messa
a terra di questa unità e di altre apparecchia-
ture (soprattutto per i prodotti ad alta tensio-
ne, quali amplificatori di potenza) devono
essere collegati separatamente. In caso con-
trario, se scollegati accidentalmente, potreb-
bero provocare incendi o malfunzionamenti.

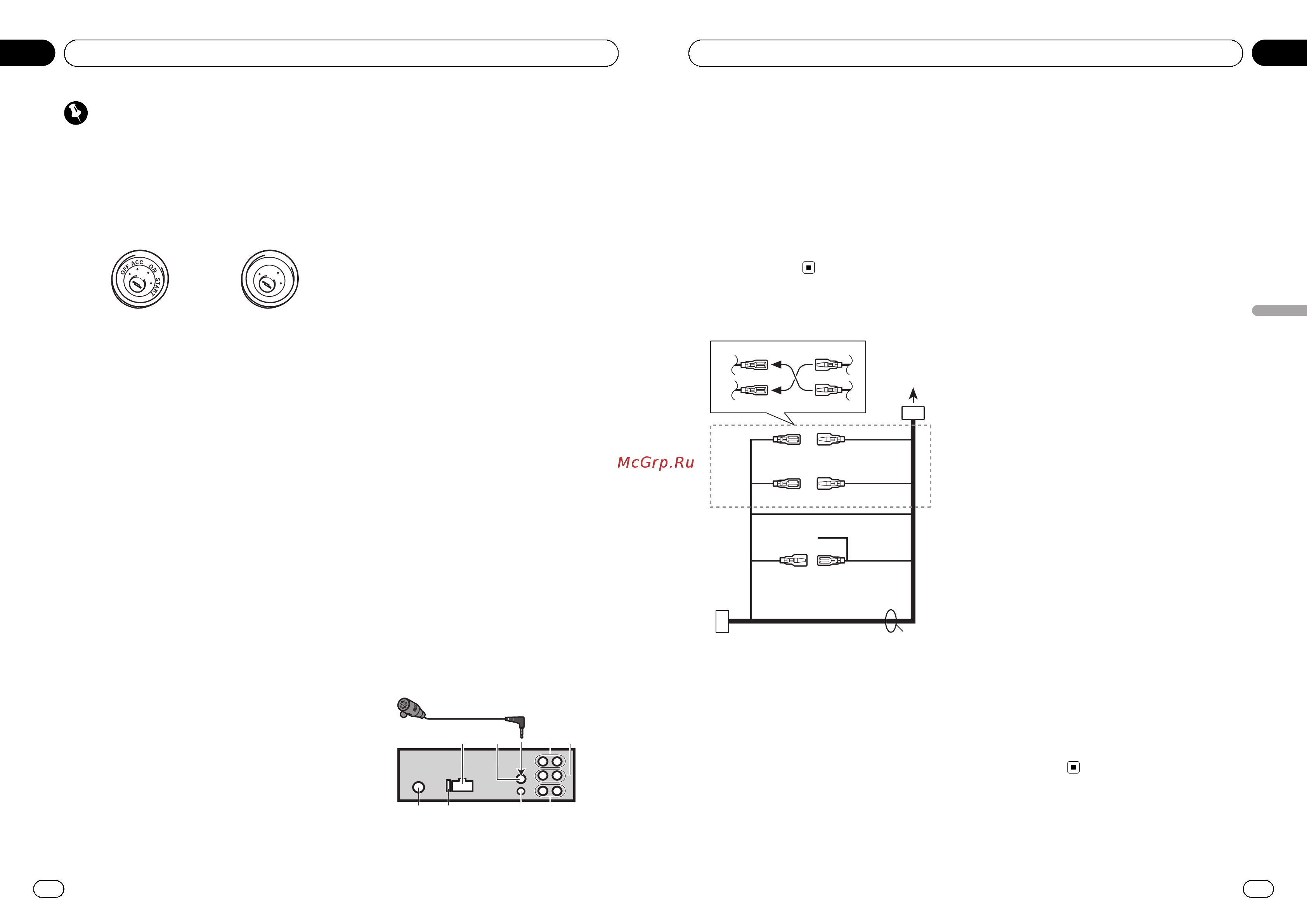

Questa unità
1
3
2
6
7 8
5
4
9
It
18
Sezione
02
Collegamenti
1 Ingresso cavo di alimentazione
2 Ingresso microfono
3 Microfono
4 Uscita posteriore
5 Uscita anteriore
6 Ingresso antenna
7 Fusibile (10 A)
8 Ingresso remoto cablato
È possibile collegare un adattatore per teleco-
mando cablato (venduto a parte).
9 Uscita Subwoofer
Cavo di alimentazione
1
3
3
2
4
4
5
5
6
6
b
8
9
7
a
d
c
1 All’ingresso del cavo di alimentazione
2 A seconda del tipo di veicolo, la funzione di 3
e 5 potrebbe essere diversa. In questo caso,
accertarsi di collegare 4 a 5 e 6 a 3.
3 Giallo
Riserva (o accessorio)
4 Giallo
Collegare al terminale di alimentazione co-
stante 12 V.
5 Rosso
Accessorio (o riserva)
6 Rosso
Collegare al terminale controllato dall’interrut-
tore di accensione (12 V CC).
7 Collegare insieme i cavi dello stesso colore.
8 Nero (messa a terra telaio)
9 Blu/bianco
La posizione dei pin del connettore ISO sarà
diversa a seconda del tipo di veicolo. Collega-
re 9 e b quando il Pin 5 è del tipo controllo
antenna. In un altro tipo di veicolo, non colle-
gare mai 9 e b.
a Blu/bianco
Collegare al terminale di controllo del sistema
dell’amplificatore di potenza (max. 300 mA 12
V CC).
b Blu/bianco
Collegare al terminale di controllo del relè del-
l’antenna automatica (max. 300 mA 12 V CC).
c Cavi altoparlanti
Bianco: Anteriore sinistro +
Bianco/nero: Anteriore sinistro *
Grigio: Anteriore destro +
Grigio/nero: Anteriore destro *
Verde: Posteriore sinistro + o subwoofer +
Verde/nero: Posteriore sinistro * o subwoofer
*
Viola: Posteriore destro + o subwoofer +
Viola/nero: Posteriore destro * o subwoofer
*
d Connettore ISO
In alcuni veicoli, il connettore ISO potrebbe es-
sere diviso in due. In questo caso, accertarsi
di collegare entrambi i connettori.
Note
! Cambiare le impostazioni iniziali dell’unità (ve-
dere il manuale d’istruzioni). L’uscita subwoo-
fer di questa unità è mono.
! Se si usa un subwoofer da 70 W (2 Ω), assicu-
rarsi di collegarlo ai fili viola e viola/nero di
questa unità. Non collegare niente ai fili verde
e verde/nero.
It
19
Sezione
Italiano
02
Collegamenti
<CRD4527-A/S>10
