5 Salida delantera
6 Entrada de la antena
7 Fusible (10 A)
8 Entrada remota conectada
Es posible conectar un adaptador de mando a
distancia físicamente conectado (se vende
por separado).
9 Salida de subgraves
Cable de alimentación
1
3
3
2
4
4
5
5
6
6
b
8
9
7
a
d
c

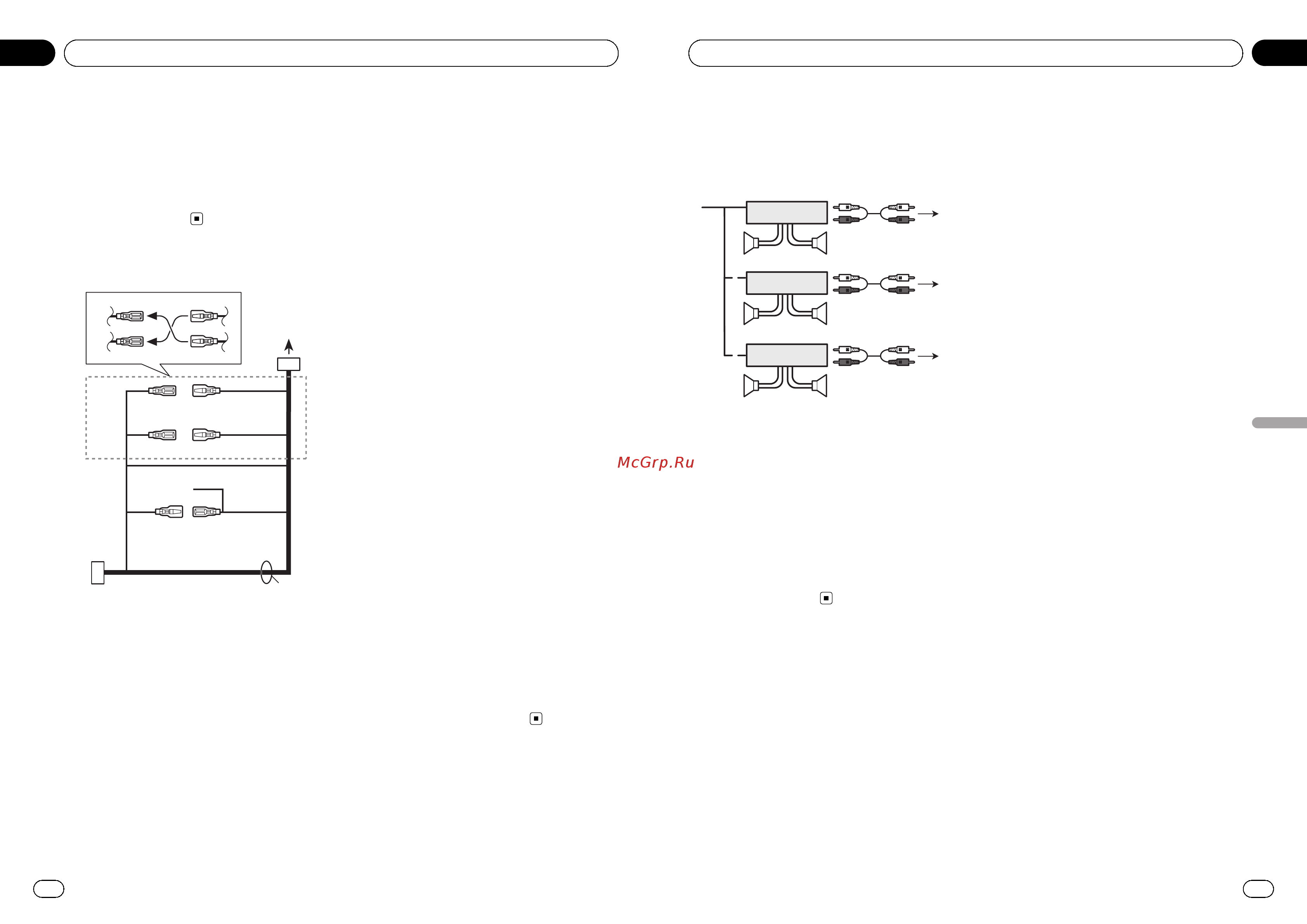

1 A la toma del cable de alimentación
2 Según el tipo de vehículo, las funciones de 3
y 5 pueden ser diferentes. En este caso, co-
necte 4 a 5 y 6 a 3.
3 Amarillo
Reserva (o accesorio)
4 Amarillo
Conectar al terminal de alimentación constan-
te de 12 V.
5 Rojo
Accesorio (o reserva)
6 Rojo
Conectar al terminal controlado por la llave de
encendido (12 V CC).
7 Conecte entre sí los cables del mismo color.
8 Negro (Toma de tierra del chasis)
9 Azul/blanco
La posición de las patillas del conector ISO
será diferente según el tipo de vehículo. Co-
necte 9 y b cuando la patilla 5 sea del tipo
control de antena. En otro tipo de vehículo, no
se deben conectar nunca 9 y b.
a Azul/blanco
Conectar al terminal de control del sistema
del amplificador de potencia (máx. 300 mA 12
V CC).
b Azul/blanco
Conectar al terminal de control del relé de la
antena automática (máx. 300 mA 12 V CC).
c Cables de altavoces
Blanco: delantero izquierdo +
Blanco/negro: delantero izquierdo *
Gris: delantero derecho +
Gris/negro: delantero derecho *
Verde: trasero izquierdo + o altavoz de sub-
graves +
Verde/negro: trasero izquierdo * o altavoz de
subgraves *
Violeta: trasero derecho + o altavoz de sub-
graves +
Violeta/negro: trasero derecho * o altavoz de
subgraves *
d Conector ISO
En algunos vehículos, el conector ISO puede
estar dividido en dos. En este caso, asegúrese
de conectar los dos conectores.
Notas
! Cambie la configuración inicial de esta uni-
dad (consulte el manual de instrucciones). La
salida de graves de esta unidad es monoaural.
! Al usar un altavoz de subgraves de 70 W (2
Ω), conecte el mismo a los cables violeta y vio-
leta/negro de esta unidad. No conecte nada al
cable verde ni al verde/negro.
Es
26
Sección
02
Conexiones
Amplificador de potencia
(se vende por separado)
Realice estas conexiones cuando utilice el am-
plificador opcional.
1
1
3
2
4
3
8
55
3
2
6
77
99
2
1
1 Control remoto del sistema
Conexión a cable azul/blanco.
2 Amplificador de potencia (se vende por sepa-
rado)
3 Conectar con cable RCA (se vende por separa-
do)
4 A la salida trasera
5 Altavoz trasero
6 Salida delantera
7 Altavoz delantero
8 Salida de subgraves
9 Altavoz de subgraves
Es
27
Sección
Español
02
Conexiones
