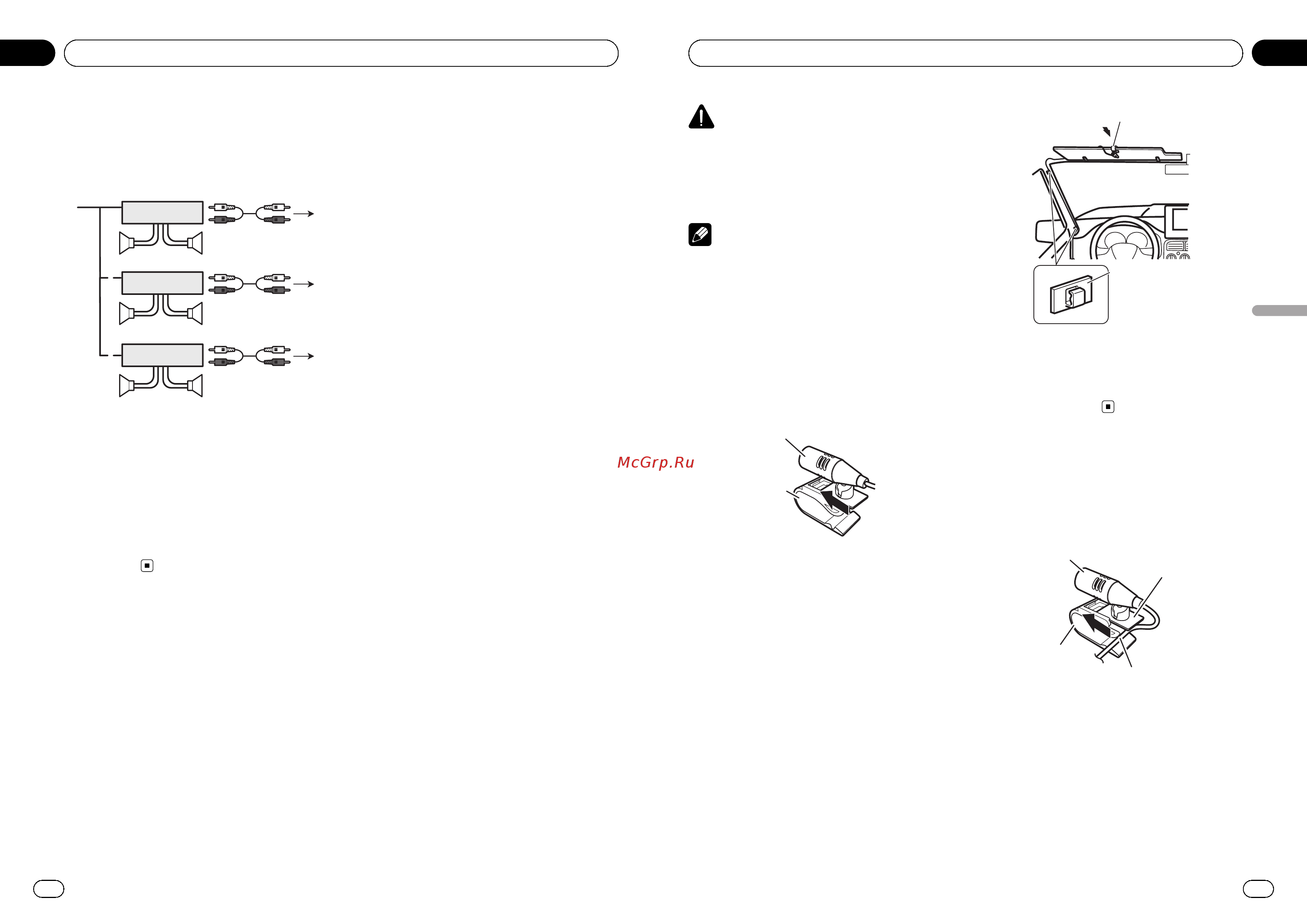

Amplificatore di potenza
(venduto a parte)
Eseguire questi collegamenti quando si usa
l’amplificatore opzionale.
1
1
3
2
4
3
8
55
3
2
6
77
99
2
1
1 Telecomando sistema
Collegare al cavo Blu/bianco.
2 Amplificatore di potenza (venduto a parte)
3 Collegare con un cavo RCA (venduto a parte)
4 All’uscita posteriore
5 Altoparlante posteriore
6 All’uscita anteriore
7 Altoparlante anteriore
8 All’uscita subwoofer
9 Subwoofer
It
20
Sezione
02
Collegamenti
ATTENZIONE
È estremamente pericoloso se il filo di sostegno
del microfono si avvolge attorno al piantone dello
sterzo o alla leva del cambio. Accertarsi quindi di
installare questa unità in modo tale da non osta-
colare la guida.
Nota
Installare il microfono in una posizione e un
orientamento tale da consentire il rilevamento
della voce della persona che utilizza il sistema.
Installazione del microfono
sull’aletta parasole
1 Installare il microfono sulla clip del mi-
crofono.
1
2
1 Microfono
2 Clip del microfono
2 Installare la clip del microfono sull’alet-
ta parasole.
Con l’aletta parasole piegata verso l’alto, in-
stallare la clip del microfono. (Abbassare l’a-
letta parasole riduce la percentuale di
riconoscimento della voce.)
1
2
1 Clip del microfono
2 Morsetto
Utilizzare i morsetti venduti separatamente
per assicurare il cavo, ove necessario, all’in-
terno del veicolo.
Installazione del microfono
sul piantone dello sterzo
1 Installare il microfono sulla clip del mi-
crofono.
2
1
3
4
1 Microfono
2 Base del microfono
3 Clip del microfono
4 Inserire il cavo del microfono nella scanala-
tura.
# È possibile installare il microfono senza utiliz-
zare la clip del microfono. In questo caso, scolle-
gare la base del microfono dalla clip. Per
scollegare la base del microfono dalla clip, far
scorrere la base del microfono.
It
21
Sezione
Italiano
03
Installazione del microfono
<CRD4527-A/S>11
