Wichtig
! Überprüfen Sie vor der endgültigen Installa-
tion alle Anschlüsse und Systeme.
! Die Verwendung nicht zugelassener Teile
kann eine Funktionsstörung zur Folge haben.
! Wenden Sie sich an Ihren Fachhändler, wenn
für die Installation Löcher gebohrt oder ande-
re Änderungen am Fahrzeug vorgenommen
werden müssen.
! Installieren Sie dieses Gerät keinesfalls an fol-
genden Orten:
— Orte, an denen das Gerät die Steuerung
des Fahrzeugs behindern könnte.
— Orte, an denen das Gerät die Insassen des
Fahrzeugs im Anschluss an eine Schnell-
bremsung verletzen könnte.
! Der Halbleiterlaser kann durch Überhitzung
beschädigt werden. Installieren Sie dieses
Gerät deshalb in sicherer Entfernung von Hit-
zequellen, wie z. B. Heizöffnungen.
! Optimale Leistung kann durch eine Installa-
tion des Geräts in einem Winkel unter 60° er-
zielt werden.
60°

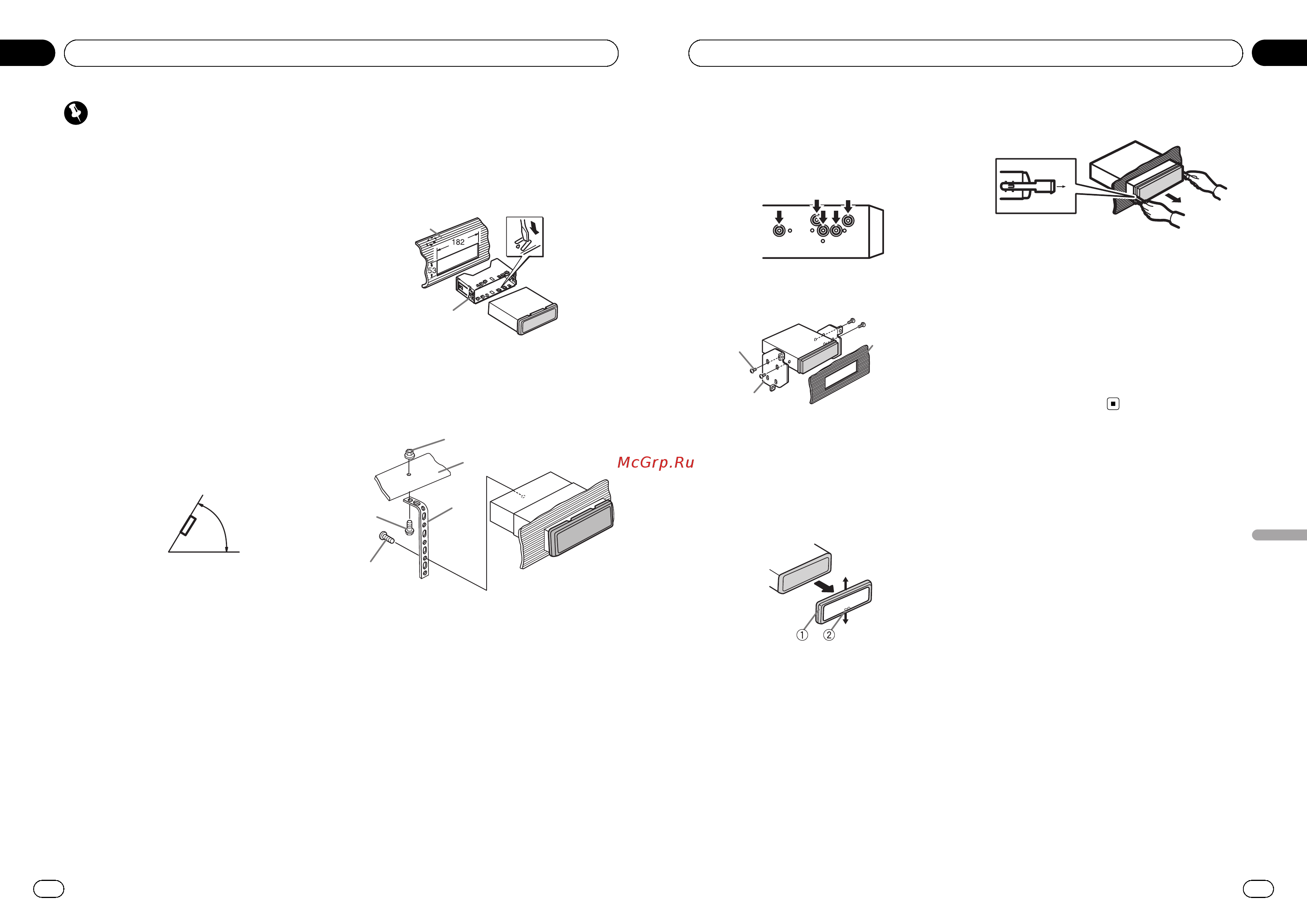

Front-/Rückmontage nach DIN
Dieses Gerät kann sowohl über die Front- als
auch über die Rückmontage installiert wer-
den.
Verwenden Sie für die Montage im Handel er-
hältliches Zubehör.
DIN-Frontmontage
1 Führen Sie den Montagerahmen in das
Armaturenbrett ein.
Verwenden Sie den mitgelieferten Montage-
rahmen, wenn bei der Installation wenig Platz
zur Verfügung steht. Bei ausreichendem Platz
kann der mit dem Fahrzeug mitgelieferte Mon-
tagerahmen verwendet werden.
2 Befestigen Sie den Montagerahmen
mithilfe eines Schraubendrehers: Die Me-
tallklammern sind in eine sichere Position
(90°) zu biegen.
1
2
1 Armaturenbrett
2 Montagerahmen
3 Installieren Sie das Gerät wie in der Ab-
bildung gezeigt.
1
2
3
4
5
1 Mutter
2 Brand- oder Metallstütze
3 Metallband
4 Schraube
5 Schraube (M4 × 8)
# Stellen Sie sicher, dass das Gerät fest ange-
bracht ist. Ein instabiler Einbau kann zum Aus-
setzen von Tönen führen oder andere
Fehlfunktionen verursachen.
De
30
Abschnitt
01
Installation
DIN-Rückmontage
1 Bestimmen Sie die geeignete Position,
damit die Löcher an der Klammer und den
Geräteseiten ordnungsgemäß ausgerichtet
sind.
2 Ziehen Sie auf jeder Seite zwei Schrau-
ben fest.
1
2
3
1 Blechschraube (5 mm × 8 mm)
2 Montageklammer
3 Armaturenbrett oder Konsole
Entfernen des Geräts
1 Entfernen Sie den Einpassungsring.
1 Einpassungsring
2 Aussparung
! Bei entriegelter Bedienfläche lässt sich der
Einpassungsring einfacher erreichen.
! Halten Sie beim Wiederanbringen des Ein-
passungsrings die Seite mit der Ausspa-
rung nach unten.
2 Führen Sie die mitgelieferten Extrakti-
onsschlüssel an beiden Geräteseiten ein,
bis sie in der richtigen Position einrasten.
3 Ziehen Sie das Gerät aus dem Armatur-
enbrett.
Abnehmen und
Wiederanbringen der Frontplatte
Sie können die Frontplatte zum Schutz vor
Diebstahl abnehmen.
Drücken Sie die Taste zum Entriegeln der
Frontplatte und schieben Sie sie nach oben
und auf Sie zu.
Details finden Sie in der
Bedienungsanleitung.
De
31
Abschnitt
Deutsch
01
Installation
<CRD4527-A/S>16
