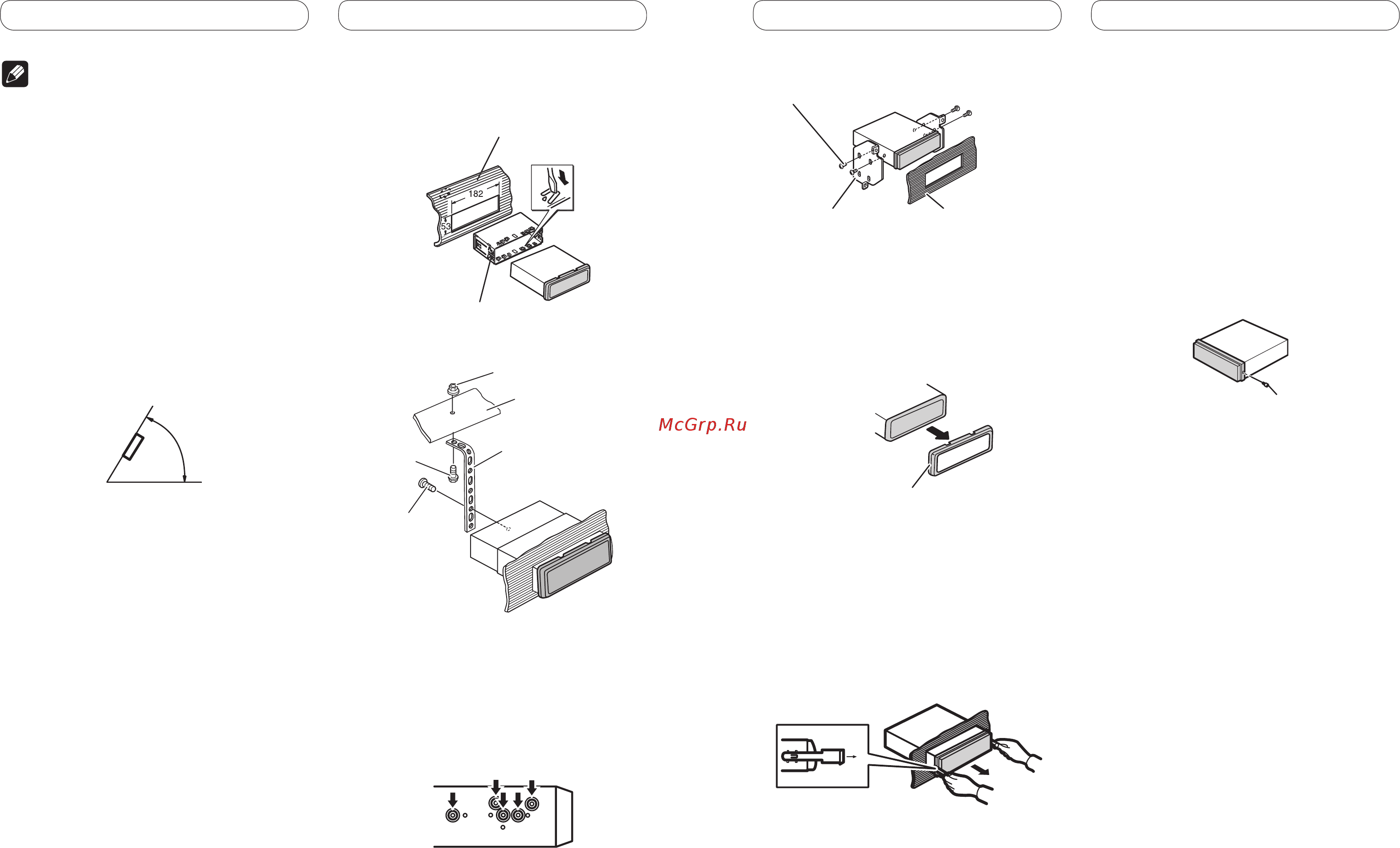

<QRD3072-A> <3>
Installation Français
2. Serrez deux vis de chaque côté.
Tableau de bord ou
console
Support de montage
Vis taraudeuse (5 mm × 8 mm)
Enlèvement de l’appareil
1. Étirez le haut et le bas de l’anneau de
garniture vers l’extérieur pour retirer
la garniture. (Quand vous remontez
l’anneau de garniture, pointez le côté
avec la rainure vers le bas.)
Anneau de garniture
• Relâcher la face avant permet d’accéder plus
facilement à l’anneau de garniture.
2. Insérez les clés d’extraction fournies
dans les deux côtés de l’appareil
jusqu’à ce qu’elles s’enclenchent en
place.
3. Tir
ez l’appareil hors du tableau de
bord.
Retrait et remontage de la face
avant
Vous pouvez retirer la face avant pour protéger
l’appareil contre le vol.
Appuyez sur la touche de retrait, puis poussez
la face avant vers le haut et tirez-la vers vous.
Pour plus de détails, reportez-vous au mode
d’emploi.
Fixation du panneau avant
Si vous ne prévoyez pas de détacher le
panneau avant, il peut être fixé avec la vis
fournie.
Vis
Installation Français
Remarque
• Vérifiez toutes les connexions et tous les
systèmes avant l’installation finale.
• N’utilisez aucune pièce non autorisée. L’utilisation
de pièces non autorisées peut causer un mauvais
fonctionnement.
• Consultez
votre revendeur si l’installation
nécessite que
vous perciez des trous ou effectuiez
d’autres modifications du véhicule.
• N’installez pas l’appareil dans un endroit où:
— il peut gêner la conduite du véhicule.
— il peut causer des blessures à un passager à
la suite d’un arrêt brutal.
• Le laser à semi-conducteur sera endommagé en
cas de surchauffe. Installez cet appareil à l’écart
des endroits chauds tels que près de la sortie du
chauffage.
• Des
performances optimales peuvent être
obtenues quand l’appareil est installé avec un
angle de moins de 60°.
60°
Montage avant/arrière DIN
Cet appareil peut être installé correctement
par “l’avant” (montage avant conventionnel
DIN) ou par “l’arrière” (montage par l’arrière
DIN, en utilisant les trous taraudés de chaque
côté du châssis de l’appareil). Pour les détails,
reportez-vous aux méthodes d’installation
suivantes.
• Utilisez des pièces disponibles dans le
commerce lors de l’installation.
Montage frontal DIN
1. Insérez le manchon de montage dans
le tableau de bord.
Lors de l’installation de cet appareil dans un
espace peu profond, utilisez le manchon de
montage fourni. Si l’espace est suffisant,
utilisez le manchon de montage fourni avec le
véhicule.
2. Fixez le manchon de montage en
utilisant un tournevis pour courber
les pattes métalliques (90°) en place.
Tableau de bord
Manchon de montage
3. Installez l’appareil comme indiqué
sur la figure.
Vis (M4×8)
Vis
Attache en métal
Écrou
Pare-feu ou support
métallique
• Assurez-vous que l’appareil est correctement
mis en place. Toute installation instable
peut entraîner des sauts ou autres
dysfonctionnements.
Montage arrière DIN
1. Déterminez la position appropriée où
les trous sur le support et sur le côté
de l’appareil se correspondent.
