<QRD3072-A> <4>

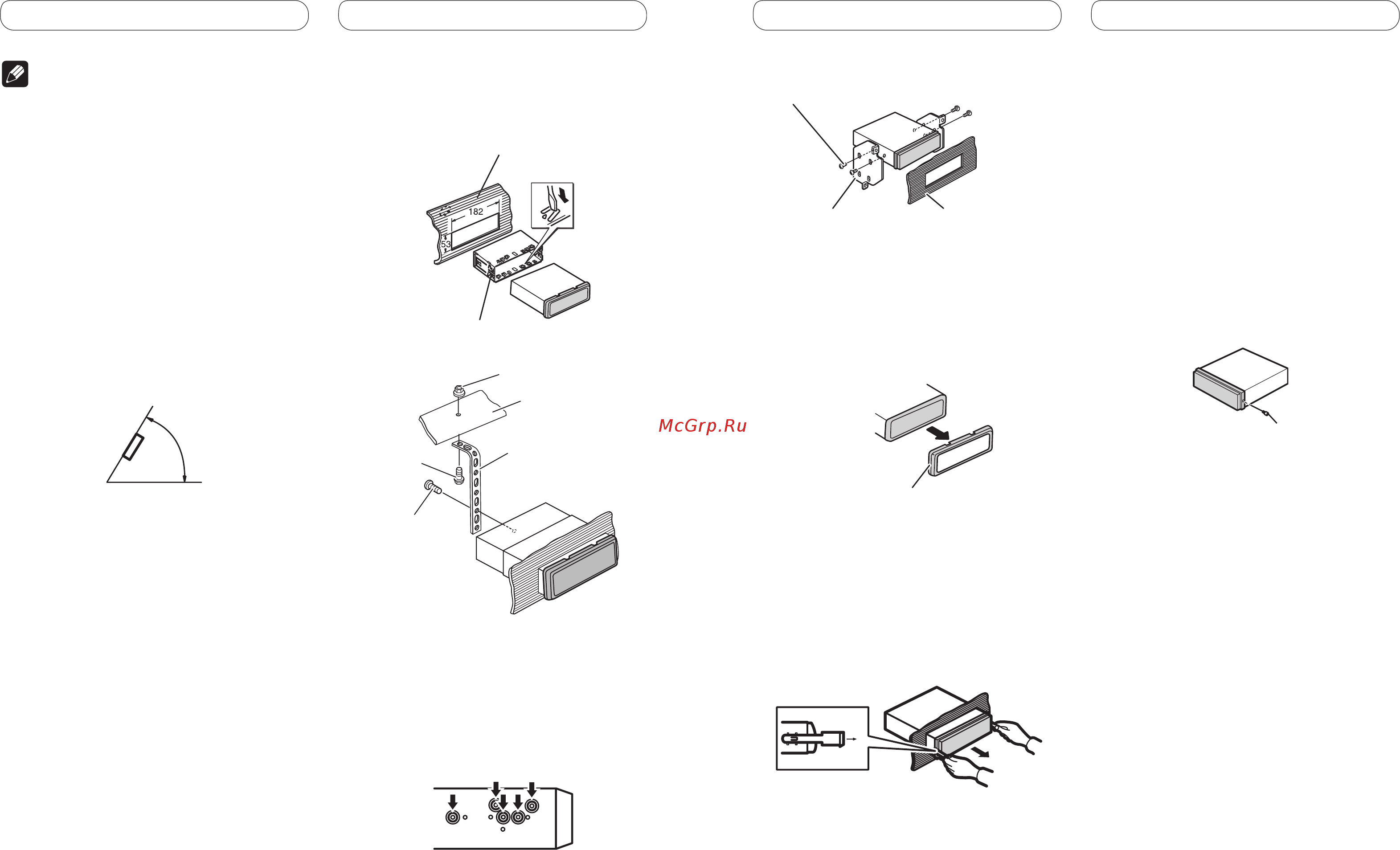

Installazione Italiano Installazione Italiano
Nota
• Prima dell’installazione finale vi raccomandiamo
di verificare tutti i sistemi coinvolti e le relative
connessioni.
• Non
fate mai uso di parti non autorizzate. Esse
potrebbero infatti dar luogo a malfunzionamenti.
• Qualora l’installazione richieda l’esecuzione di fori
oppure di modifiche al veicolo, rivolgetevi innanzi
tutto al vostro rivenditore.
• Non installate questa unità ove:
— possa interferire con la guida del veicolo.
— possa causare il ferimento dei passeggeri in
caso di brusca frenata.
• Il laser a semiconduttore si potrebbe danneggiare
in caso di surriscaldamento. Installate pertanto
l’unità lontano dai punti ad elevata temperatura
quali, ad esempio, gli effusori del sistema di
riscaldamento del veicolo.
• Le prestazioni migliori si ottengono quando
s’installa l’unità secondo un angolo di ampiezza
inferiore a 60°.
60°
Installazione DIN frontale/
posteriore
L’unità può essere correttamente installata sia
“frontalmente” (normale installazione DIN
frontale) sia “posteriormente” (installazione
DIN posteriore impiegando i fori filettati ubicati
sui lati del telaio). Le sezioni che seguono
offrono informazioni dettagliate sui due
metodi d’installazione.
• Durante l’installazione utilizzare componenti
disponibili in commercio.
Montaggio DIN frontale
1. Inserire il supporto di montaggio nel
cruscotto.
Se l’unità viene installata in uno spazio poco
profondo, utilizzare il supporto di montaggio
fornito in dotazione. Se dietro l’unità vi è
spazio sufficiente, utilizzare il supporto di
montaggio già predisposto con il veicolo.
2. Assicurare il supporto di montaggio
utilizzando un cacciavite per piegare
le linguette metalliche (90°) in
posizione.
Cruscotto
Supporto di montaggio
3. Installare l’unità come illustrato.
Vite (M4×8)
Vite
Striscia metallica
Dado
Protezione
antifiamma o
supporto metallico
• Accertarsi che l’unità sia installata
saldamente in posizione. Un’installazione
instabile potrebbe causare salti audio o altri
malfunzionamenti.
Montaggio DIN posteriore
1. Determinare la posizione appropriata,
in modo che i fori sulla staffa e sul
lato dell’unità corrispondano.
2. Serrare con due viti su ciascun lato.
Cruscotto o consoleStaffa di montaggio
Vite autofilettante (5 mm × 8 mm)
Rimozione dell’unità
1. Estendere verso l’esterno la
parte superiore e inferiore della
guarnizione per rimuoverla. (Quando
si riapplica la guarnizione, orientare
verso il basso il lato provvisto di
scanalatura.)
Guarnizione
• La rimozione del pannello anteriore permette
di accedere facilmente alla guarnizione.
2. Inserire le chiavi di estrazione,
fornite in dotazione, in entrambi i lati
dell’unità fino a che non scattano in
posizione.
3. Estrarr
e l’unità dal cruscotto.
Rimozione e reinserimento del
frontalino
È possibile rimuovere il frontalino per
proteggere l’unità dai furti.
Premere il tasto di rimozione e spingere il
frontalino verso l’alto tirandolo verso l’esterno.
Per ulteriori dettagli, vedere il manuale
d’istruzioni.
Fissaggio del pannello
anteriore
Qualora non intendiate separare il pannello
anteriore, esso può essere perennemente
fissato con la vite fornita in dotazione.
Vite
