<QRD3072-A> <6>

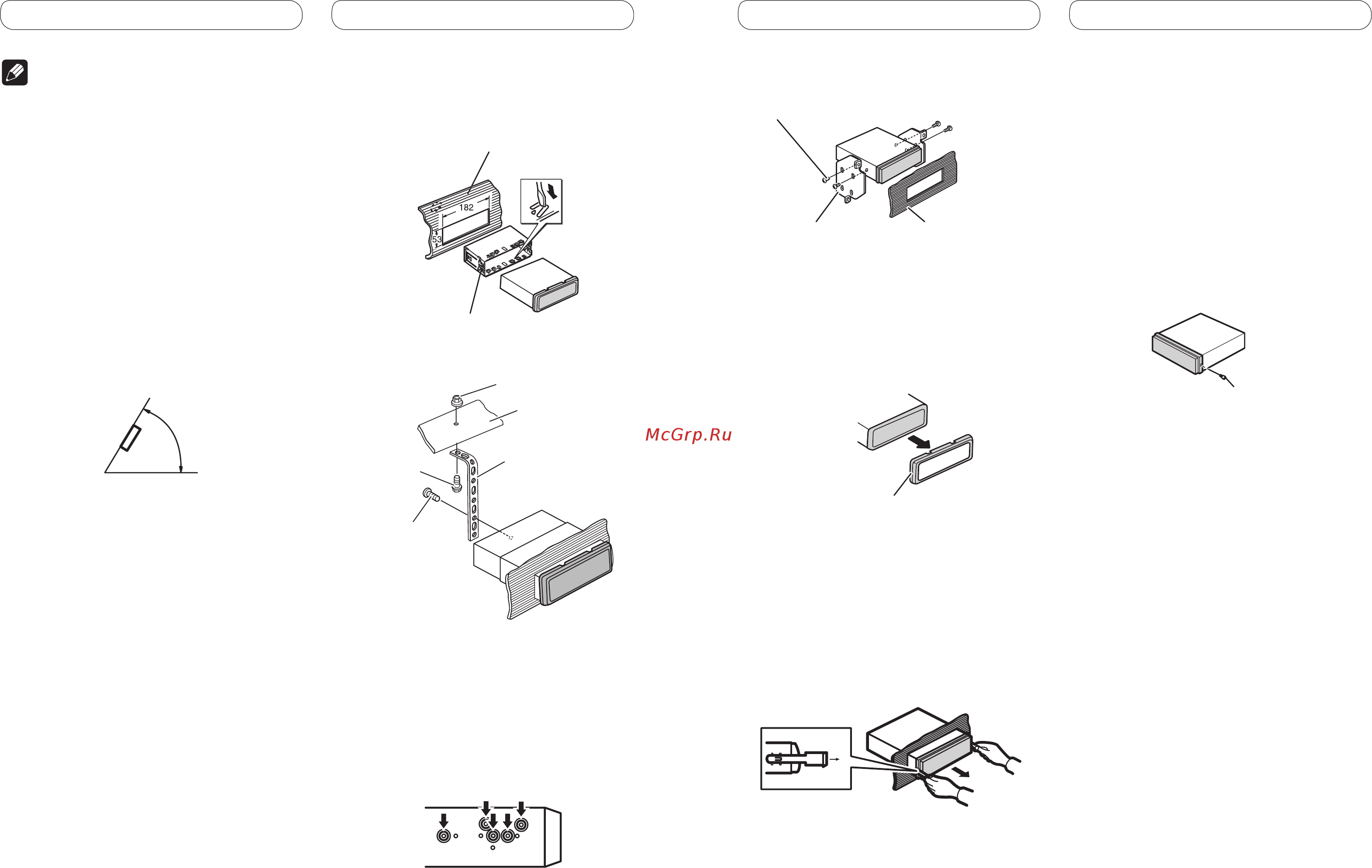

Einbau DeutschEinbau Deutsch
Hinweise
• Überprüfen Sie alle Anschlüsse und Systeme,
bevor Sie das Gerät endgültig einbauen.
• Verwenden Sie keine unautorisierten Teile. Die
Verwendung von unautorisierten Teilen kann zu
Funktionsstörungen führen.
• Wenden Sie sich an Ihren Fachhändler, wenn zum
Einbau des Geräts Löcher gebohrt oder andere
Veränderungen an Ihrem Auto
vorgenommen wenden
müssen.
• Bauen Sie das Gerät nicht an einer Stelle ein, wo:
— es den Fahrer beim Fahren behindert.
— es den Beifahrer bei plötzlichem Bremsen
verletzen kann
.
• Der Halbleiterlaser wird bei Überhitzung
beschädigt. Bauen Sie das Gerät daher nicht an
einer Stelle ein, wo es heiß wird, z. B. in der Nähe
einer Heizungsauslassöffnung.
• Die optimale Leistung wird erzielt, wenn der
Einbauwinkel nicht mehr als 60° beträgt.
60°
DIN-Front-/Rückmontage
Dieses Gerät kann entweder an der
“Vorderseite” (herkömmlicher DIN Einbau an
der Vorderseite) oder an der “Rückseite” (DIN
Einbau an der Rückseite mit Hilfe der Löcher
für die Gewindeschrauben, die sich an der
Seite des Geräte-Chassis befinden) eingebaut
werden. Einzelheiten entnehmen Sie bitte den
folgenden Einbaumethoden.
• Verwenden Sie für die Montage im Handel
erhältliches Zubehör.
DIN-Frontmontage
1. Führen Sie den Montagerahmen in
das Armaturenbrett ein.
Verwenden Sie den mitgelieferten
Montagerahmen, wenn bei der Installation
wenig Platz zur Verfügung steht. Bei
ausreichendem Platz kann der mit dem
Fahrzeug mitgelieferte Montagerahmen
verwendet werden.
2. Befestigen Sie den Montagerahmen
mithilfe eines Schraubendrehers: Die
Metallklammern sind in eine sichere
Position (90°) zu biegen.
Armaturenbrett
Montagerahmen
3. Installieren Sie das Gerät wie in der
Abbildung gezeigt.
Schraube (M4×8)
Schraube
Metallbügel
Mutter
Firewall oder
Metallstütze
• Stellen Sie sicher, dass das Gerät fest
angebracht ist. Ein instabiler Einbau kann
zum Aussetzen von Tönen führen oder andere
Funktionsstörungen verursachen.
DIN-Rückmontage
1. Bestimmen Sie die geeignete
Position, damit die Löcher an der
Klammer und den Geräteseiten
ordnungsgemäß ausgerichtet sind.
2. Ziehen Sie auf jeder Seite zwei
Schrauben fest.
Armaturenbrett oder
Konsole
Montageklammer
Blechschraube (5 mm × 8 mm)
Entfernen des Geräts
1. Ziehen Sie den Einpassungsring oben
und unten nach außen, um ihn zu
entfernen. (Um den Einpassungsring
wieder anzubringen, drücken Sie die
Seite mit der Nute nach unten.)
Einpassungsring
• Bei entriegelter Bedienfläche lässt sich der
Einpassungsring einfacher erreichen.
2. Führen Sie die mitgelieferten
Extraktionsschlüssel an beiden
Geräteseiten ein, bis sie in der
richtigen Position einrasten.
3. Ziehen Sie das Gerät aus dem
Armaturenbrett.
Abnehmen und
Wiederanbringen der Frontplatte
Sie können die Frontplatte zum Schutz vor
Diebstahl abnehmen.
Drücken Sie die Taste zum Entriegeln der
Frontplatte und schieben Sie sie nach oben und
auf Sie zu.
Details finden Sie in der Bedienungsanleitung.
Befestigung der Frontplatte
Falls Sie nicht beabsichtigen, die Frontplatte
abzunehmen, kann sie mit der mitgelieferten
Schraube befestigt werden.
Schraube
