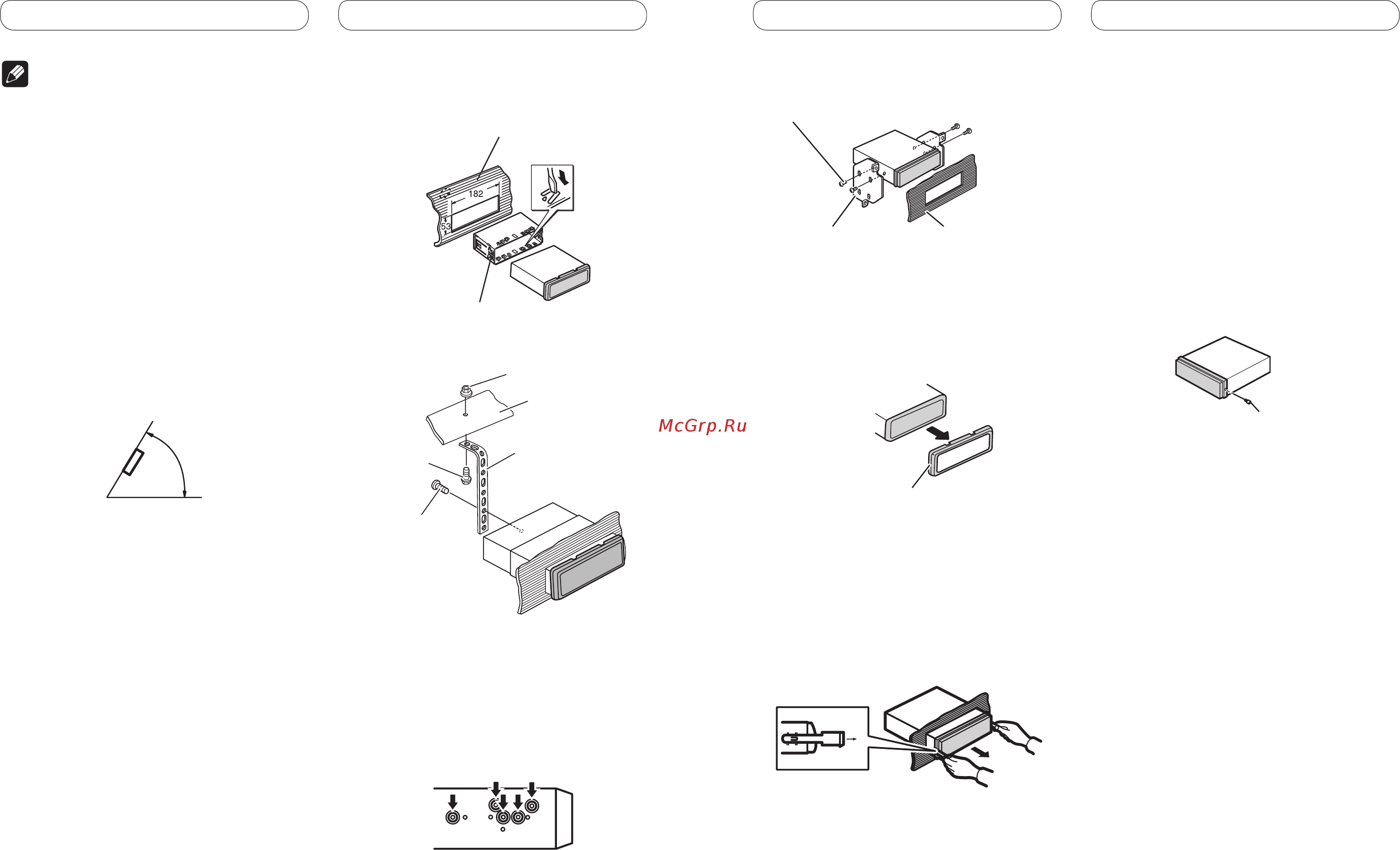

<QRD3072-A> <7>
Installatie Nederlands
2. Draai aan elke kant twee schroeven
vast.
Dashboard of consoleBevestigingsbeugel
Zelftappende schroef (5 mm × 8 mm)
Het toestel verwijderen
1. Verwijder de sierlijst door deze aan
de boven- en onderkant naar buiten
te trekken. (Als u de sierlijst weer
bevestigt, houdt u de kant met de
groef naar onderen.)
Sierlijst
• De sierlijst is gemakkelijker bereikbaar als u
het voorpaneel verwijdert.
2. Steek de meegeleverde
uittreksleutels in de beide kanten van
het toestel totdat ze op hun plaats
klikken.
3. Tr
ek het toestel uit het dashboard.
Het voorpaneel verwijderen en
terug bevestigen
U kunt het voorpaneel verwijderen om het
toestel tegen diefstal te beveiligen.
Druk op de knop om het voorpaneel los te
maken, duw het naar boven en trek het naar
u toe.
Raadpleeg de handleiding voor meer
informatie.
Vastzetten van het voorpaneel
Als u het voorpaneel niet wilt kunnen
verwijderen, kunt u het vastzetten met de
daartoe meegeleverde schroef.
Schroef
Installatie Nederlands
Opmerking
• Controleer alle aansluitingen en systemen voor de
uiteindelijke installatie.
• Gebruik geen ongeautoriseerde onderdelen.
Gebruik van niet-goedgekeurde onderdelen kan
leiden tot storingen.
• Raadpleeg uw dealer als u voor de installatie
gaten moet boren of andere wijzigingen aan het
voertuig zelf moet aanbrengen.
• Installeer dit toestel in geen geval op een locatie
waar:
— het de besturing van het voertuig kan
hinderen.
— het
een passagier zou kunnen verwonden bij
een noodstop.
• De halfgeleider laser zal kapot gaan als deze
oververhit raakt. Installeer dit toestel niet in de
buurt van zeer warme plekken, zoals bij een
verwarmingsrooster.
• De optimale prestaties worden verkregen wanneer
het toestel geïnstalleerd wordt onder een hoek van
minder dan 60º.
60°
DIN Voor/achter montage
Dit toestel kan op de juiste manier worden
vastgemaakt aan de voorkant (conventionele
DIN montage) of aan de achterkant
(DIN achtermontage, met behulp van de
schroefgaatjes aan de zijkanten van het chassis
van het toestel). Voor details verwijzen we u
naar de volgende installatiemethoden.
• Gebruik voor installatie in de handel
verkrijgbare onderdelen.
DIN-voormontage
1. Schuif de montagebehuizing in het
dashboard.
Gebruik voor installatie in een ondiepe
ruimte de meegeleverde montagebehuizing.
Als er voldoende ruimte is, gebruikt u de
montagebehuizing die met het voertuig
geleverd werd.
2. Zet de montagebehuizing vast door
met een schroevendraaier de metalen
lipjes op hun plaats te buigen (90°).
Dashboard
Montagebehuizing
3. Installeer het toestel zoals
aangegeven.
Schroef (M4×8)
Schroef
Metalen strip
Moer
Brandschot of
metalen steun
• Controleer of het toestel stevig op zijn plaats
is gemonteerd. Het toestel functioneert
wellicht niet naar behoren als het niet goed is
bevestigd.
DIN-achtermontage
1. Bepaal de juiste positie waar de
gaten in de beugel en in de zijde van
het toestel op een lijn liggen.
