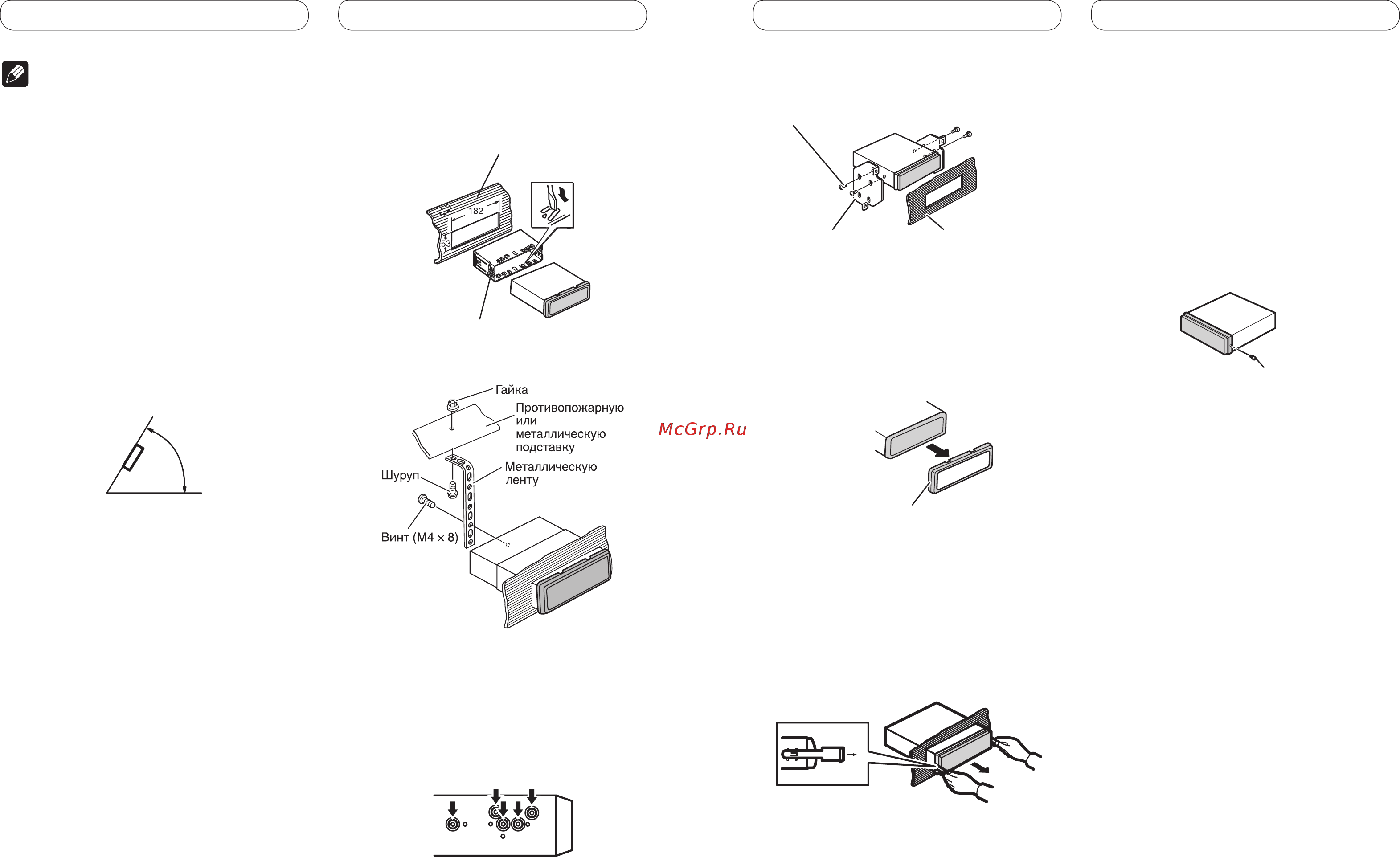

<QRD3072-A> <8>
Установка Pycckий Установка Pycckий
Примечание
• Проверьте все соединения и системы перед
окончательной установкой.
• Не использ
уйте неразрешенные детали.
Использование неразрешенных деталей может
стать причиной неисправной работы.
• Проконсу
льтируйтесь с вашим дилером, если
установка требует просверливания отверстий
или других модификаций вашего транспортного
средства.
•
Не уст
анавливайте устройство там, где:
— оно может служить препятствием работы
транспортного средства.
— оно мож
ет стать причиной ранения
пассажира в результате внезапной
остановки.
• Полупров
одниковый лазер будет поврежден,
если он перегреется. Устанавливайте данное
устройство вдали от горячих мест, таких как
рядом с выпуском нагревателя.
•
Оптимальное изображ
ение не получается, когда
устройство установлено под углом меньше чем
60°.
60°
Переднее/Заднее крепление
по стандарту DIN
Крепление данного устройства можно
выполнять как “спереди” (стандартное
переднее крепление DIN), так и “сзади”
(заднее крепление DIN с использованием
резьбовых отверстий для винтов,
расположенных по бокам рамы устройства).
Более подробная информация приведена
ниже в иллюстрированном описании методов
установки.
• При установке используйте детали,
имеющиеся в продаже.
Переднее крепление стандарта
DIN
1. Вставьте монтажную обойму в
переднюю панель.
При установке в недостаточно глубоком
гнезде используйте монтажную обойму,
входящую в комплект поставки устройства.
При наличии достаточного пространства
за устройством применяется монтажная
обойма, поставляемая вместе с автомобилем.
2. Закрепите монтажную обойму,
подогнув с помощью отвертки
металлические язычки (90°) на
место.
Приборная панель
Монтажная обойма
3. Установите устройство, как
показано на рисунке.
• Убедитесь, что устройство надежно
закреплено на месте. Неустойчивая установка
устройства может привести к его выпадению
или другим неполадкам в работе.
Заднее крепление стандарта DIN
1. Совместите отверстия на
кронштейне и боковыхпанелях
устройства.
2. Затяните по два винта с каждой
стороны.
Приборная панель или
консольConsole
Монтажный кронштейн
Самонарезающий винт (5 мм × 8 мм)
Демонтаж устройства
1. Выдвиньте верхнюю и нижнюю
часть декоративной рамки наружу,
чтобы снять ее. (При установке
рамки ее сторона с канавкой
должна быть направлена вниз.)
Декоративная рамка
• Снятие передней панели облегчает доступ к
декоративной рамке.
2. Вставьте прилагаемые
экстракторы с обеихстор он
устройства до щелчка.
3. Выт
яните у
стройство из
приборной панели автомобиля.
Снятие и установка передней
панели
В целях защиты от кражи переднюю панель
можно снять.
Нажмите на кнопку снятия панели и потяните
панель вверх и на себя.
Подробнее см. в Руководстве по
эксплуатации.
Закрепление передней панели
Если вы не планируете отсоединять
переднюю панель, то она может быть
закреплена с помощью поставляемого винта.
Винт
