<QRD3072-A> <5>

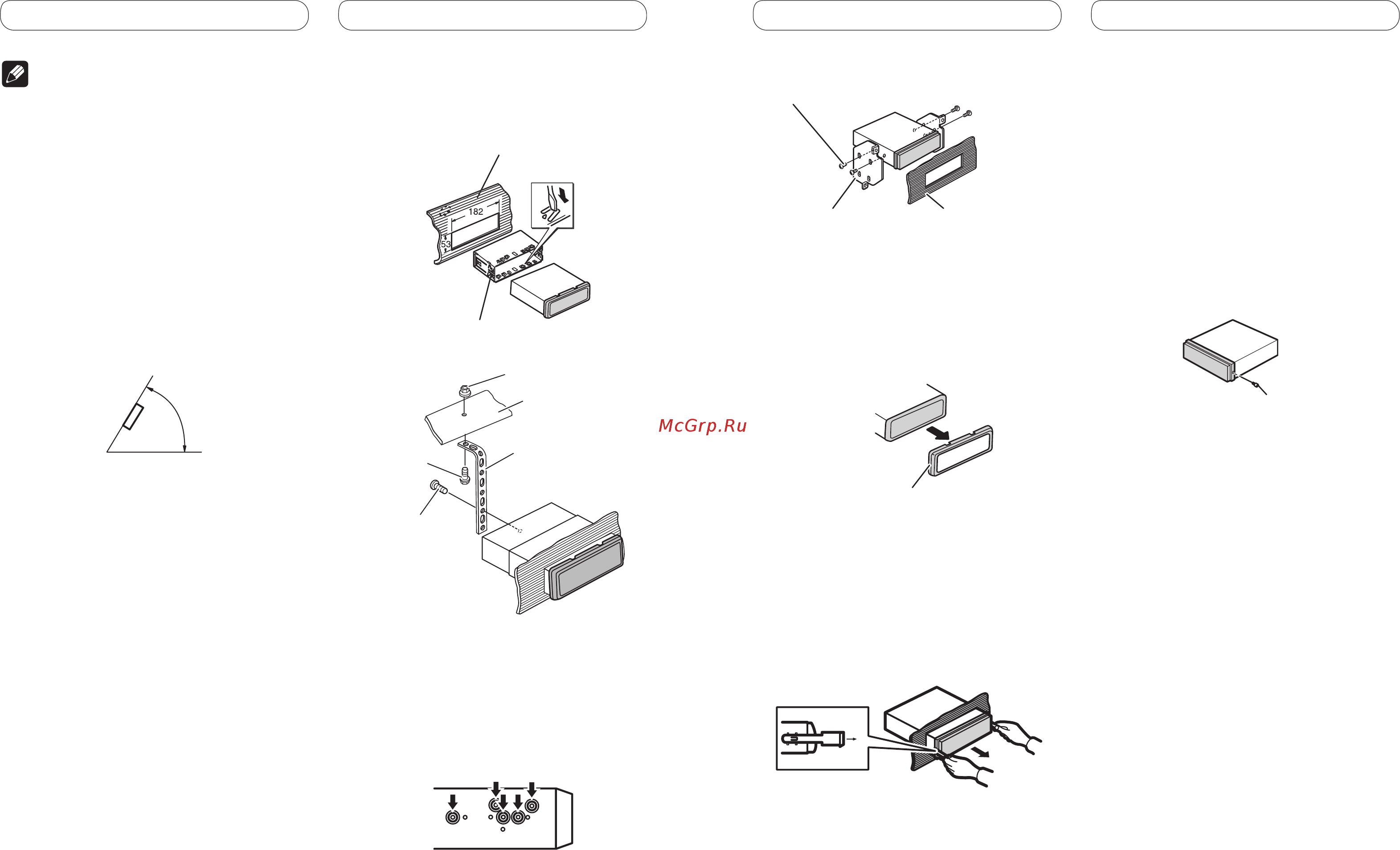

Instalación Español
2. Apriete los dos tornillos en cada lado.
Salpicadero o consolaSoporte de montaje
Tornillo con rosca cortante (5 mm × 8 mm)
Retirada de la unidad
1. Extienda hacia afuera la parte
superior e inferior del anillo de
guarnición para retirarlo. (Al volver
a colocar el anillo de guarnición,
oriente el lado que tiene una ranura
hacia abajo.)
Anillo de guarnición
• Libere el panel delantero para acceder más
fácilmente al anillo de guarnición.
2. Inserte en ambos lados de la unidad
las llaves de extracción provistas
hasta que se escuche un ligero
chasquido.
3. Extraiga
la unidad del salpicadero.
Retirada y colocación del panel
delantero
Puede extraer el panel delantero para proteger
la unidad contra robo.
Pulse el botón de soltar, empuje el panel
delantero hacia arriba y tire de él hacia sí.
Si desea más información, consulte el manual
de instrucciones.
Fijación del panel delantero
Si no planea extraer el panel delantero, se
puede fijar el panel delantero con el tornillo
suministrado.
Tornillo
Instalación Español
Nota
• Verifique todas las conexiones y sistemas antes de
la instalación final.
• No utilice piezas no autorizadas. El uso de piezas
no autorizadas puede causar un fallo de
funcionamiento.
• Consulte su revendedor si se r
equiere taladrar
agujeros o hacer otras modificaciones del
vehículo para la instalación.
• No instale esta unidad donde:
— pueda interferir con la operación del vehículo.
— pueda causar lesiones a un pasajero en el caso
de un
a parada
brusca.
• El láser semiconductor se dañará si se
sobrecalienta. Instale esta unidad alejada de
lugares calientes como cerca de la salida del
calentador.
• Se obtiene el rendimiento óptimo cuando se instala
la u
nidad en
un ángulo inferior a 60°.
60°
Montaje delantero/trasero
DIN
Se puede instalar esta unidad apropiadamente
mediante el montaje “delantero” (montaje
delantero DIN convencional) o montaje
“trasero” (montaje trasero DIN utilizando
los agujeros de tornillo roscados en los lados
del bastidor de la unidad). Para los detalles,
consulte los siguientes métodos de instalación.
• En la instalación, emplee piezas disponibles
en el mercado.
Montaje delantero DIN
1. Inserte el manguito de montaje en el
salpicadero.
Si realiza la instalación en un espacio poco
profundo, utilice el manguito de montaje
suministrado. Si hay suficiente espacio, utilice
el manguito de montaje que viene con el
vehículo.
2. Fije el manguito de montaje
utilizando un destornillador para
doblar las pestañas metálicas (90°) y
colocarlas en su lugar.
Salpicadero
Manguito de montaje
3. Instale la unidad según la ilustración.
Tornillo (M4×8)
Tornillo
Correa metálica
Tuerca
Muro cortafuego o
soporte de metal
• Asegúrese de que la unidad esté firmemente
instalada en su lugar. Una instalación
inestable puede causar saltos en el audio o un
mal funcionamiento de la unidad.
Montaje trasero DIN
1. Determine la posición correcta, de
modo que los agujeros del soporte y
del lateral de la unidad coincidan.
