3

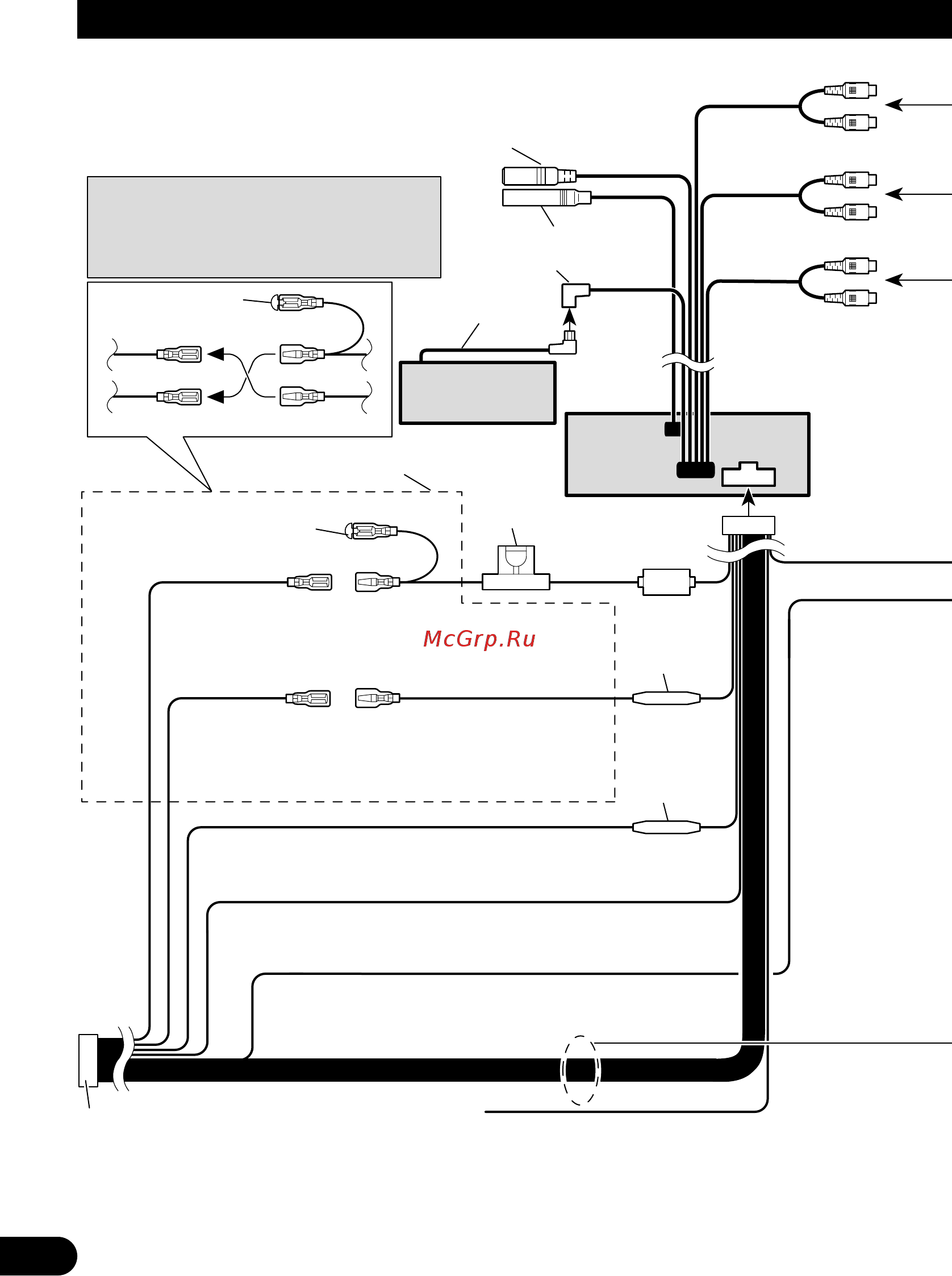

Conexión de las unidades
Nota:
Dependiendo del tipo del vehículo, la función
de 3* y 5* puede ser diferente. En este caso,
asegúrese de conectar 2* a 5* y 4* a 3*.
Terminal TEL
Refiérase al manual del usuario del teléfono
de manos libres (en venta por separado).
Conecte los conductores del
mismo color uno a otro.
Tapa (1*)
Cuando este terminal no se
usa, no retire la tapa.
Conector ISO
Nota:
En algunos vehículos, el conector ISO puede
estar dividido en dos partes. En este caso,
asegúrese de conectar a ambos conectores.
Portafusible
1*
2*
4*
3*
5*
Amarillo (2*)
Al terminal con suministro
constante de electricidad,
independientemente de la posición
del interruptor de encendido.
Rojo (4*)
Al terminal de energía eléctrica
controlado por el interruptor de
encendido del vehículo
(12 V de CC.) ON/OFF.
Amarillo (3*)
Reserva
(o accesorio)
Rojo (5*)
Accesorio
(o reserva)
Negro (masa)
A la carrocería del veículo
(parte metálica).
Anaranjado/blanco
Al terminal de interruptor de
iluminación.
Azul/blanco
Al terminal de control de sistema del amp.
de potencia (máx. 300 mA de 12 V CC).
Resistencia
de fusible
Resistencia
de fusible
Reproductor de
Multi-CD (en venta
por separado)
Salida de altavoz de
subgraves o salida sin
atenuación (SUBWOOFER
or NON-FADING
OUTPUT)
Amarillo/negro
Si utiliza un teléfono celular, conéctelo por el cable
de enmudecimiento de audio del teléfono celular. Si
no, mantenga el enmudecimiento de audio libre de
cualquier conexión.
Salida delantera
(FRONT OUTPUT)
Salida trasera
(REAR OUTPUT)
Este producto
Jack para antena
15 cm
15 cm
15 cm
Entrada IP-Bus (Azul)
15 cm
23 cm
15 cm
Cable IP-BUS
