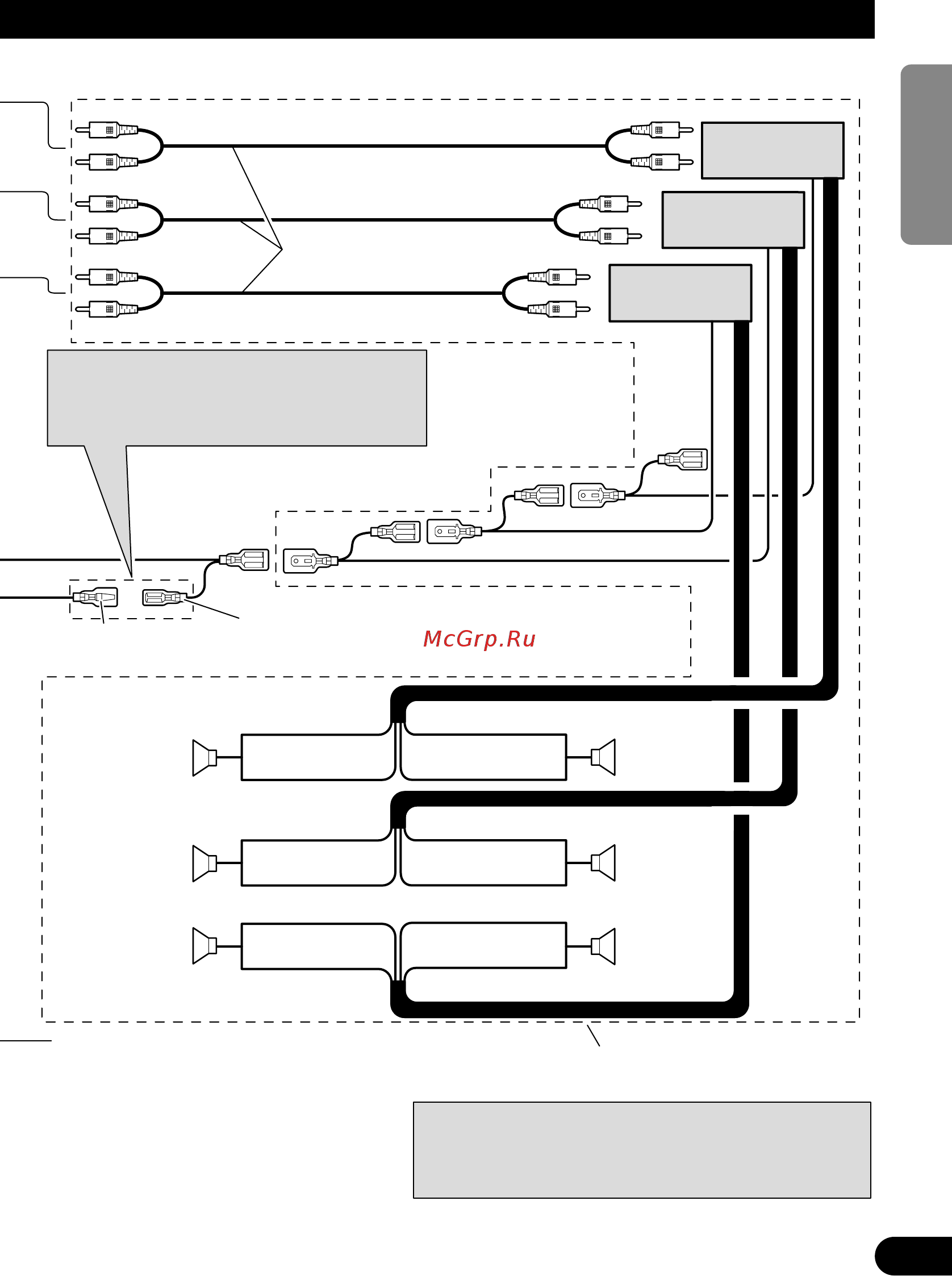

Speaker leads
Blue/white (7*)
To Auto-antenna relay control terminal
(max. 300 mA 12 V DC).
White
White/black
Gray
Gray/black
Green
Green/black
Violet
Violet/black
: Front left +
: Front left ≠
: Front right +
: Front right ≠
: Rear left + or Subwoofer +
: Rear left ≠ or Subwoofer ≠
: Rear right + or Subwoofer +
: Rear right ≠ or Subwoofer ≠
Use this for connections when you have the separately
available amplifier.
Blue/white (6*)
Connecting cords
with RCA pin plugs
(sold separately)
System remote control
Power amp
(sold separately)
Rear speaker
Subwoofer Subwoofer
Rear speaker
Front speakerFront speaker
Power amp
(sold separately)
Power amp
(sold separately)
The pin position of the ISO connector will differ
depends on the type of vehicle. Connect 6* and
7* when Pin 5 is an antenna control type. In
another type of vehicle, never connect 6* and 7*.
Note:
Change the Initial Setting of this Product (refer to the
Operation Manual). The subwoofer output of this unit is
monaural.
