00 Руководство пользователя устройства GPSMAP
®
серии 6000/7000
Сонар

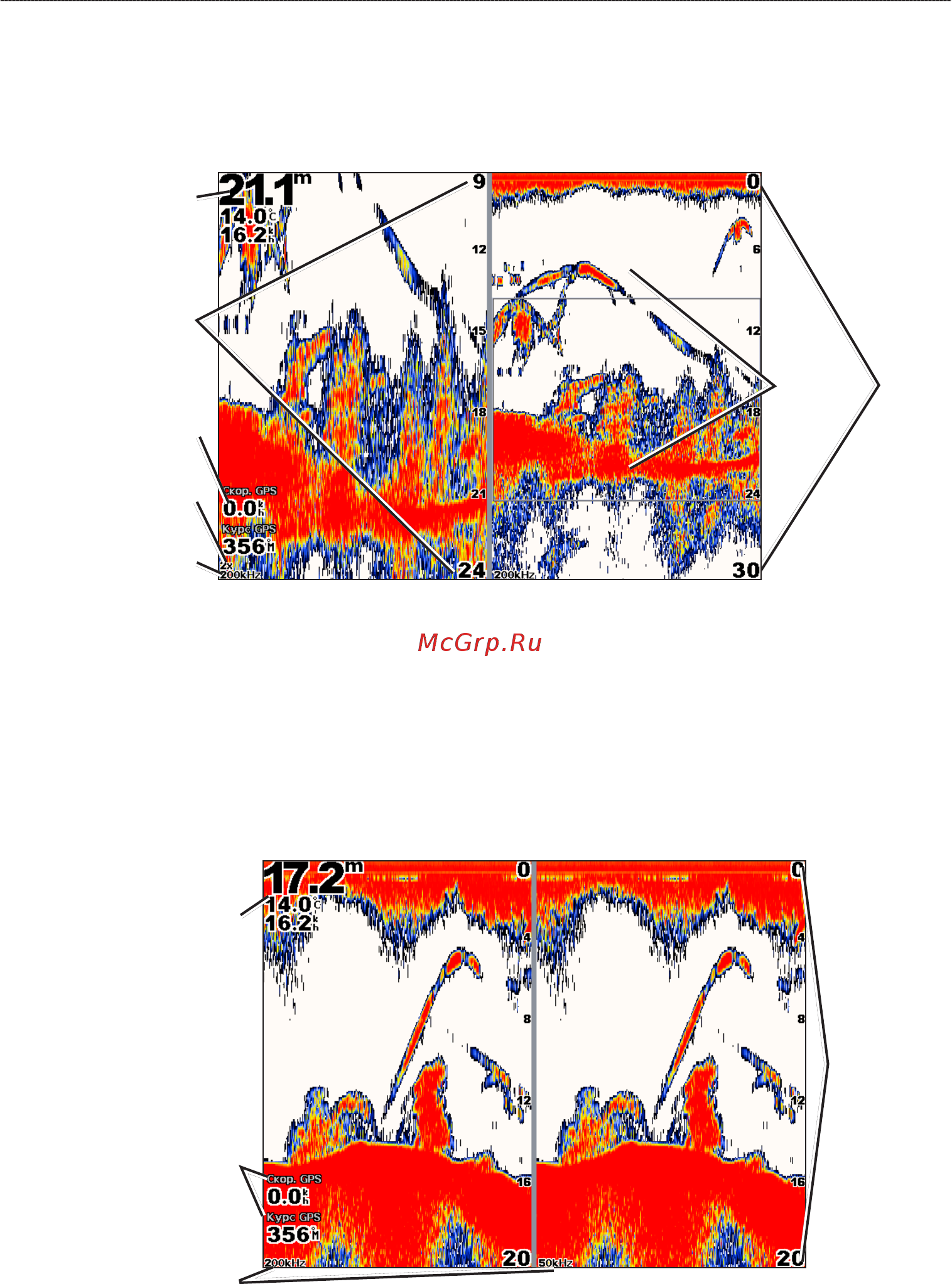

Режим отображения данных сонара Раздельное увеличение
В этом режиме отображения показания сонара отображаются в виде диаграммы на весь экран, часть которой
отображается на этом же экране в увеличенном масштабе.
На главном экране выберите пункт > .
Режим отображения данных сонара Раздельное увеличение
Диапазон
Глубина,
температура и
скорость течения
Скорость GPS
и курс GPS
Частота датчика
Уровень
масштабирования
Окно
увеличения
Шкала глубин при
увеличении
Режим отображения данных сонара “Разделить частоты”
В этом режиме в левой части экрана отображается диаграмма, на которой представлены показания сонара
при работе на частоте 200 кГц, а в правой — на частоте 50 кГц.
. Для использования режима отображения данных сонара “Разделить частоты” необходим
двухчастотный датчик.
На главном экране выберите > .
Режим отображения данных сонара
“Разделить частоты”
Глубина,
температура и
скорость течения
Скорость GPS
и курс GPS
Частоты
датчика
Диапазон
