Руководство пользователя устройства GPSMAP
®
серии 6000/7000
Режимы просмотра карт и трехмерных карт
Прокрутка навигационной карты и карты рыбалки
На навигационной карте и карте рыбалки можно перейти от текущего местоположения в любую другую
область карты.
. Карта рыбалки доступна при наличии карты данных BlueChart g2 Vision с предварительно
записанными данными.
1. На главном экране выберите пункт
.
2. Выберите пункт
или .
3. Выполните одно из следующих действий.
Картплоттер GPSMAP серии 6000: прокрутите карту при помощи .
Картплоттер GPSMAP серии 7000: прокрутите карту, нажав и перетащив экран навигации.
Значок положения ( ) остается на прежнем местоположении. Если во время прокрутки значок
местоположения выходит за пределы карты, в левой части появляется небольшое окно (мини-карта),
мини-карта),
которое можно использовать для отслеживания текущего местоположения. В верхнем левом углу карты
будут отображаться координаты местоположения, на которое указывает курсор, а также его дальность и
пеленг из текущего местоположения устройства.

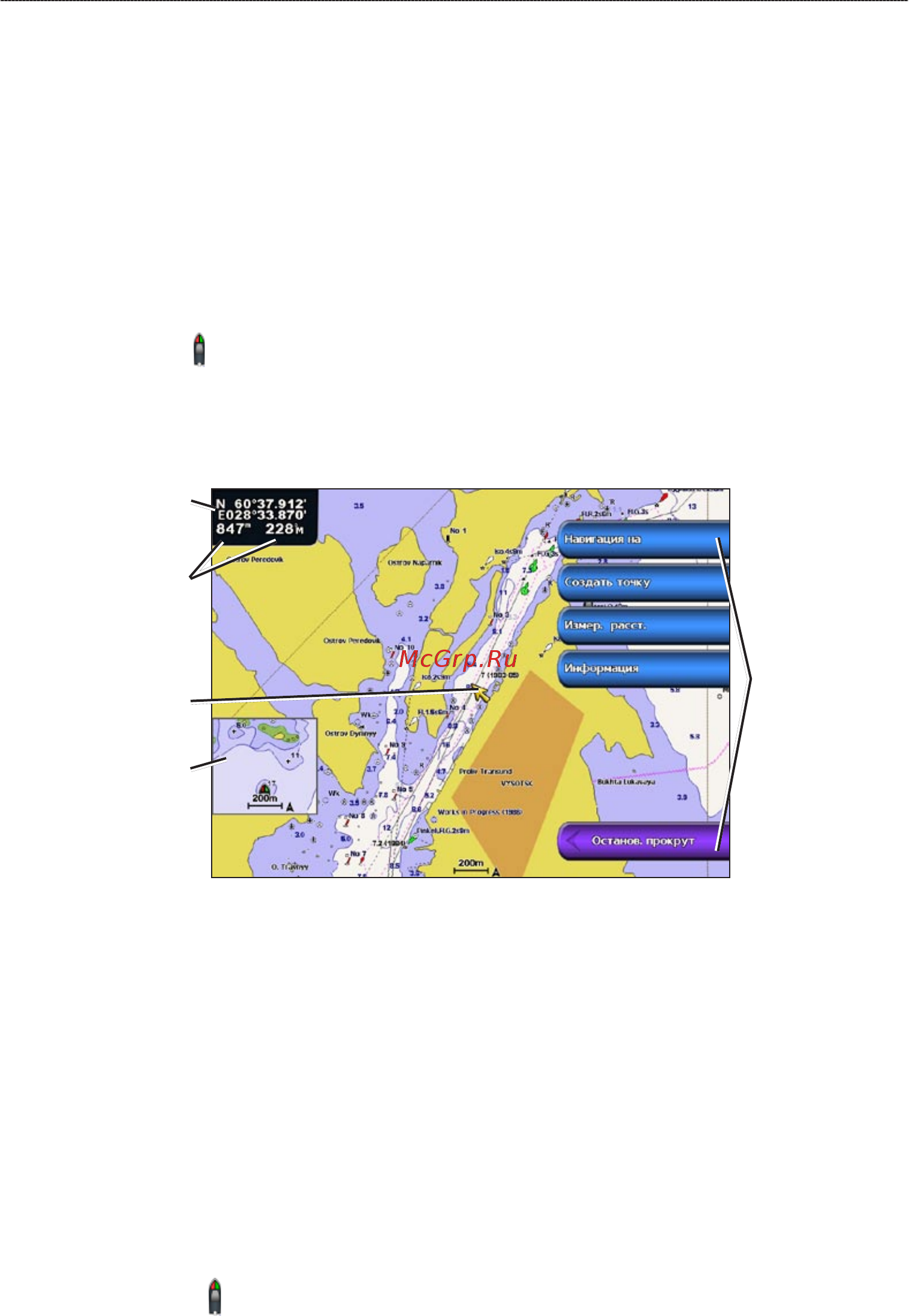

Курсор
Мини-карта
Опции
прокрутки
Расстояние и
пеленг курсора
относительно
текущего
местоположения
Координаты
курсора
4. Для того чтобы остановить прокрутку и перевести экран в текущее местоположение, выберите пункт
.
Отображение мини-карты
Картплоттер позволяет отображать и скрывать мини-карту на навигационной карте и карте рыбалки.
. Карта рыбалки доступна при наличии карты данных BlueChart g2 Vision с предварительно
записанными данными.
1. На главном экране выберите пункт
.
2. Выберите пункт
или .
3. Нажмите
> > .
4. Выполните одно из следующих действий.
Выберите пункт , чтобы включить постоянное отображение мини-карты.
Выберите пункт , чтобы включить отображение мини-карты при прокрутке, т.е. когда значок
местоположения ( ) не показан на экране.
•
•
•
•
