Руководство пользователя устройства GPSMAP
®
серии 6000/7000
Комбинации
Экран
комбинации
Экран
комбинации
Панель
данных
5. Выберите пункт Готово.
Добавление поля данных

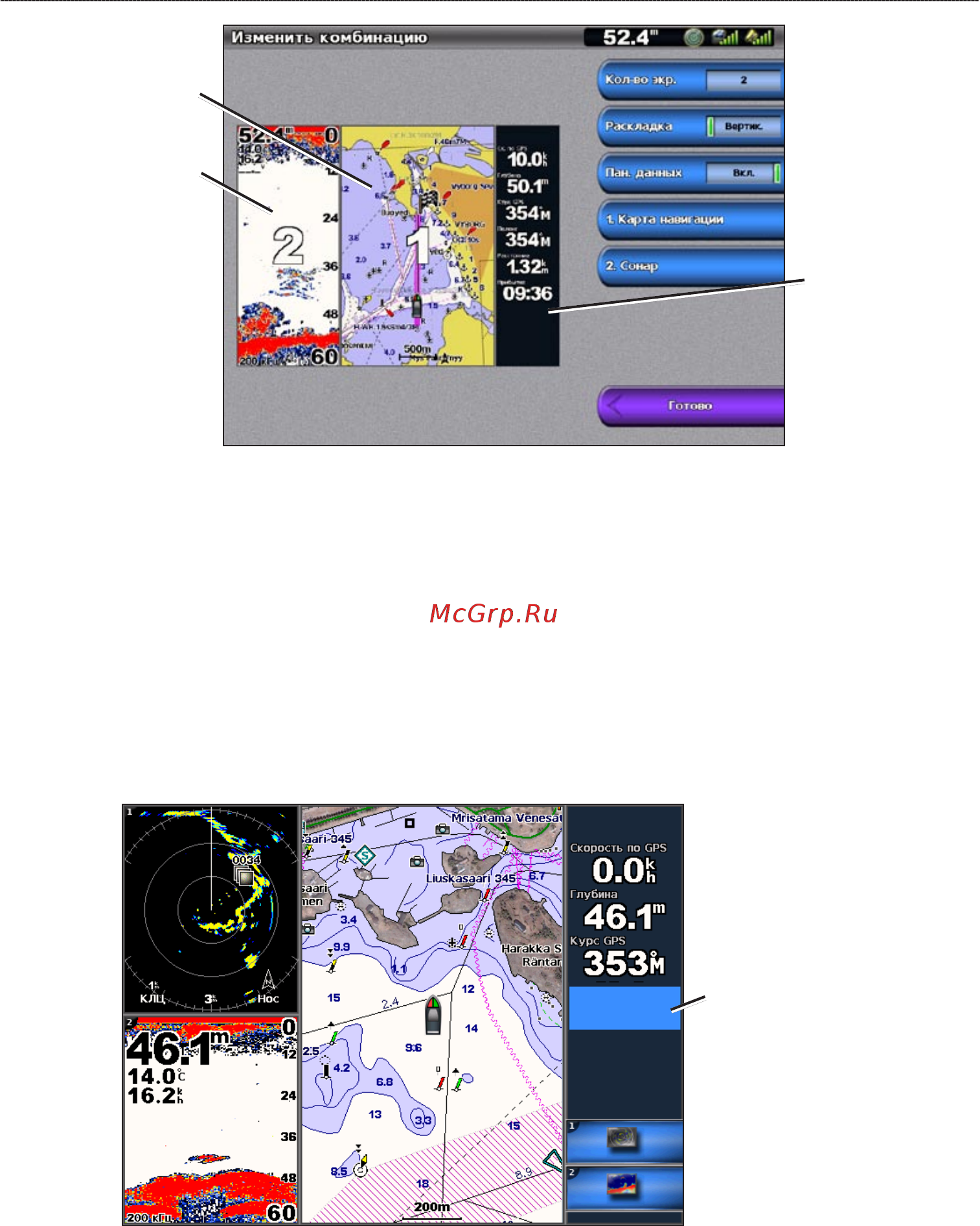

На экране комбинаций картплоттер GPSMAP серии 6000 позволяет отображать до шести, а картплоттер
GPSMAP серии 7000 — до восьми полей данных.
1. На главном экране выберите пункт
Комбинации.
2. Выберите комбинацию.
3. Выберите неиспользуемое поле данных.
4. Выберите тип данных, которые будут отображаться в этом поле.
Доступные опции различаются в зависимости от настроек устройства и сети.
Неиспользуемые
поля данных
Удаление поля данных
1. На главном экране выберите пункт Комбинации.
2. Выберите комбинацию.
3. Выберите поле данных, в котором отображаются данные.
4. Выберите пункт
Нет.
