Руководство пользователя устройства GPSMAP
®
серии 6000/7000 7
Радар
Режим двойного диапазона
В режиме двойного диапазона одновременно отображаются данные, полученные с радаров GMR 604 xHD,
606 xHD, 1204 xHD и 1206 xHD при использовании радиолокационных сигналов ближнего и дальнего
действия. Возможность просматривать оба типа данных в этом режиме может быть особенно полезной
ночью или при неблагоприятных погодных условиях.
Данные радара ближнего действия отображаются в левой части экрана; дальность сигнала не превышает
3 морских мили (4 км). Данные радара дальнего действия отображаются в правой части экрана; дальность
сигнала этого радара больше, чем у радара ближнего действия. Экран радара ближнего действия аналогичен
режиму гавани; экран радара дальнего действия можно сравнить с прибрежным режимом.
При переключении из сторожевого режима в режим двойного диапазона антенна
переводится в режим постоянной передачи, а все зоны безопасности отключаются. При переключении из
режима гавани или прибрежного режима в режим двойного диапазона все цели MARPA отменяются, и до
момента выхода из этого режима возможность добавления целей MARPA отключается.
Перевод радара в режим двойного диапазона
На главном экране выберите пункт > .

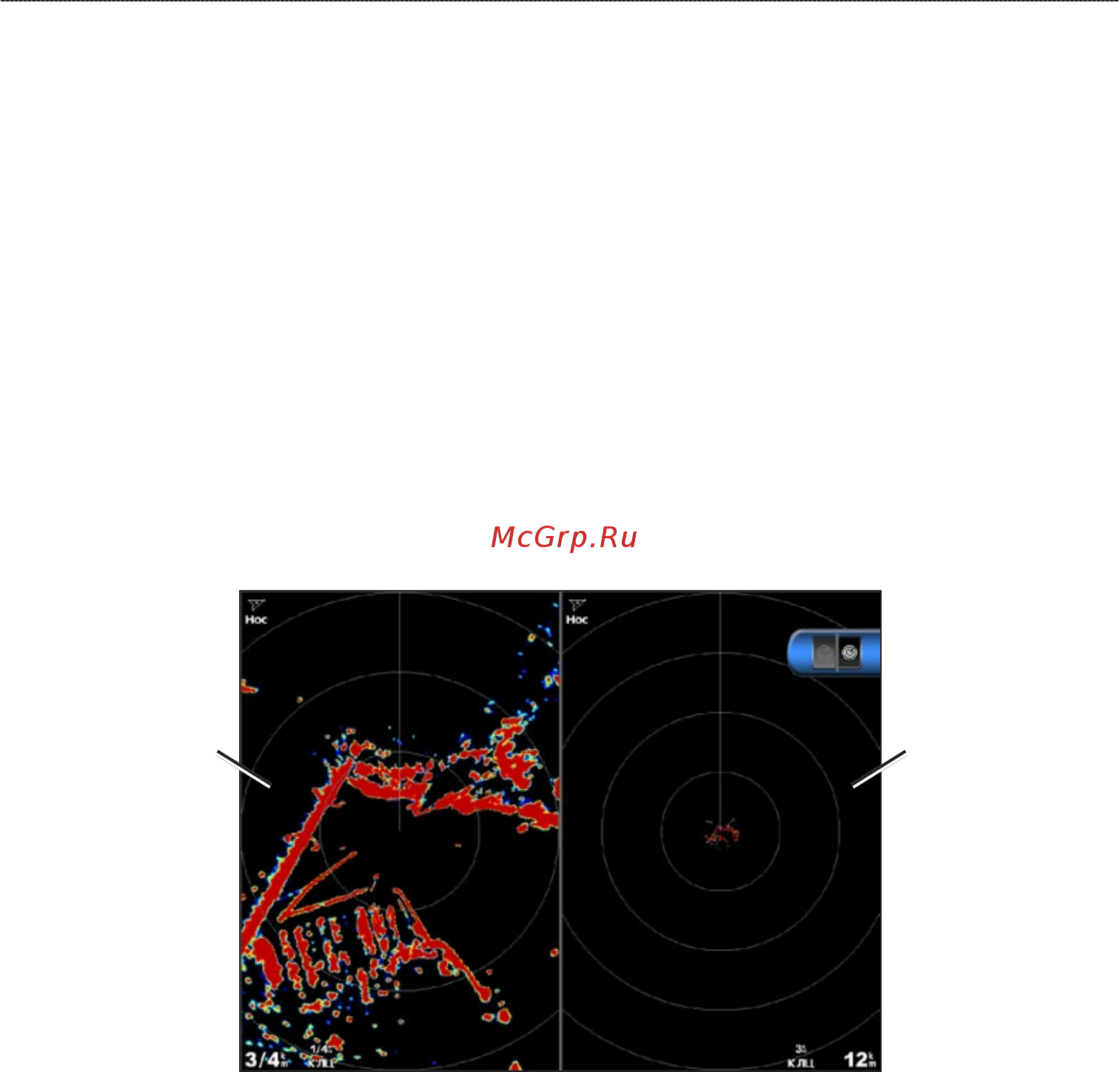

Режим двойного диапазона
Радар ближнего
действия
Радар дальнего
действия
Сторожевой режим
В сторожевом режиме радар переводится в режим передачи по времени, в котором можно настроить
цикл ожидания и работы радара, что позволяет экономить энергию. Также в сторожевом режиме можно
определить зону безопасности вокруг судна. Если радар обнаружит проникновение объекта в эту зону,
будет воспроизведен звуковой сигнал. Сторожевой режим работает со всеми моделями морских радаров
Garmin.
Перевод радара в сторожевой режим
. Если функция MARPA в сторожевом режиме отключена, то при переводе радара в
сторожевой режим все цели MARPA отменяются, и до момента выхода из этого режима возможность
добавления целей MARPA отключается. Если функция MARPA в сторожевом режиме не отключена,
цели MARPA не отменяются.
На главном экране выберите пункт > .
Включение функции MARPA в сторожевом режиме
На главном экране выберите пункт > > >
> > .
