6 Руководство пользователя устройства GPSMAP
®
серии 6000/7000
Режимы просмотра карт и трехмерных карт

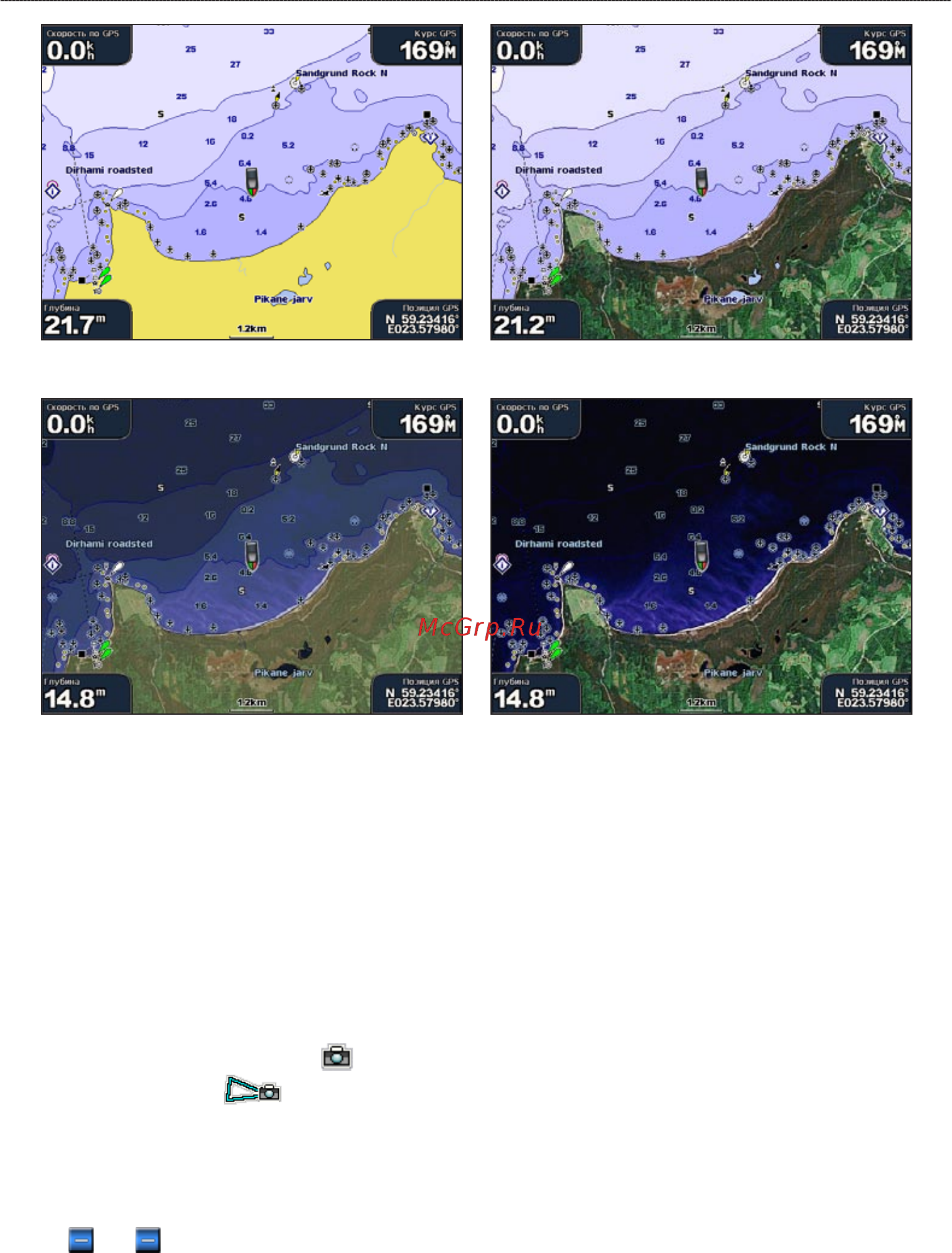

Фотокарта, увеличение 50% Фотокарта, увеличение 100%
Наложение фотографии выключено Наложение только фотографии суши
Просмотр аэрофотоснимков местных ориентиров
Перед просмотром аэрофотоснимков на навигационных картах необходимо включить параметр “Фототочки”
(стр. 13).
Карты данных BlueChart g2 Vision SD с предварительно записанными данными содержат аэрофотоснимки
многих местных ориентиров, гаваней и портов. С этими фотографиями вам будет проще узнать местные
ориентиры или ознакомиться с гаванью или заливом перед прибытием.
1. На главном экране выберите пункт
> .
2. Выберите значок камеры.
Стандартный значок камеры ( ) обозначает плоский снимок.
Значок с конусом ( ) обозначает перспективный снимок. Такой снимок был сделан с
местоположения камеры в направлении конуса.
3. Выберите пункт
> .
. Чтобы увеличить или уменьшить масштаб отображения при просмотре аэрофотоснимков
на полном экране, используйте кнопки диапазона (-/+) (картплоттер GPSMAP серии 6000) либо коснитесь
кнопок или (картплоттер GPSMAP серии 7000).
•
•
