24 Руководство пользователя устройства GPSMAP
®
серии 6000/7000
Режимы просмотра карт и трехмерных карт

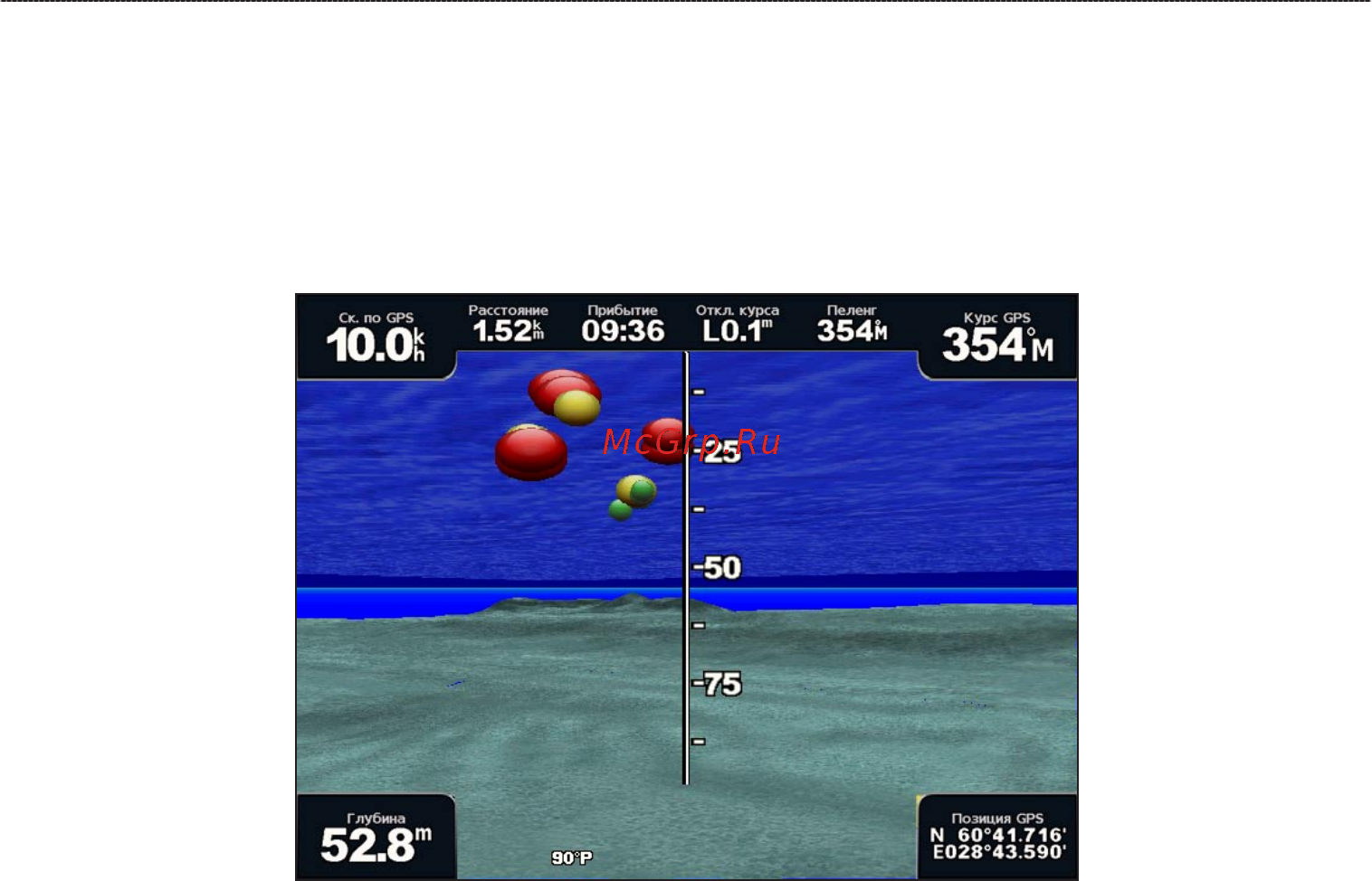

Подводный вид 3D
Режим “Подводный вид 3D” дает трехмерное изображение рельефа морского дна или дна озера,
построенное по изобатам с помощью данных карты памяти BlueChart g2 Vision.
Объекты в толще воды (рыба и т.п.) указываются красными, зелеными и желтыми кругами. Красный цвет
используется для указания наиболее крупных целей, а зеленый — целей наименьшего размера.
Подводный вид 3D
Настройка режима просмотра
См. раздел “Настройка режима просмотра” (стр. 19).
Внешний вид карты “Подводный вид 3D”
Указание направления карты в режиме “Подводный вид 3D”
1. На главном экране выберите пункт Карты > Подводный вид 3D > Меню (MENU) > Вид.
2. Выберите пункт
Нос, Корма, Порт или Правая сторона.
Отображение конуса сонара на карте
На картплоттере можно включить отображение конуса, обозначающего область покрытия датчика.
На главном экране выберите пункт Карты > Подводный вид 3D > Меню (MENU) >
Конус сонара > Вкл.
Отображение зафиксированных объектов
На главном экране выберите пункт Карты > Подводный вид 3D > Меню (MENU) >
Символы рыб > Вкл.
Отображение треков
На главном экране выберите пункт Карты > Подводный вид 3D > Меню (MENU) > Треки > Вкл.
Отображение панелей данных
См. раздел “Панели данных” (стр. 62).
Карта рыбалки
Карта рыбалки позволяет просматривать контуры донного рельефа и отметки глубины.
