Руководство пользователя устройства GPSMAP
®
серии 6000/7000 7
Навигация
Создание и сохранение маршрута
При выполнении этой процедуры будет сохранен маршрут и все входящие в него маршрутные точки.
1. На главном экране выберите пункт
> > >
.
2. Выберите начальную точку маршрута.
Выберите пункт . Картплоттер GPSMAP серии 6000: выберите местоположение при помощи
. Картплоттер GPSMAP серии 7000: нажмите на экране местоположение.
Выберите пункт , а затем выберите сохраненную маршрутную точку.

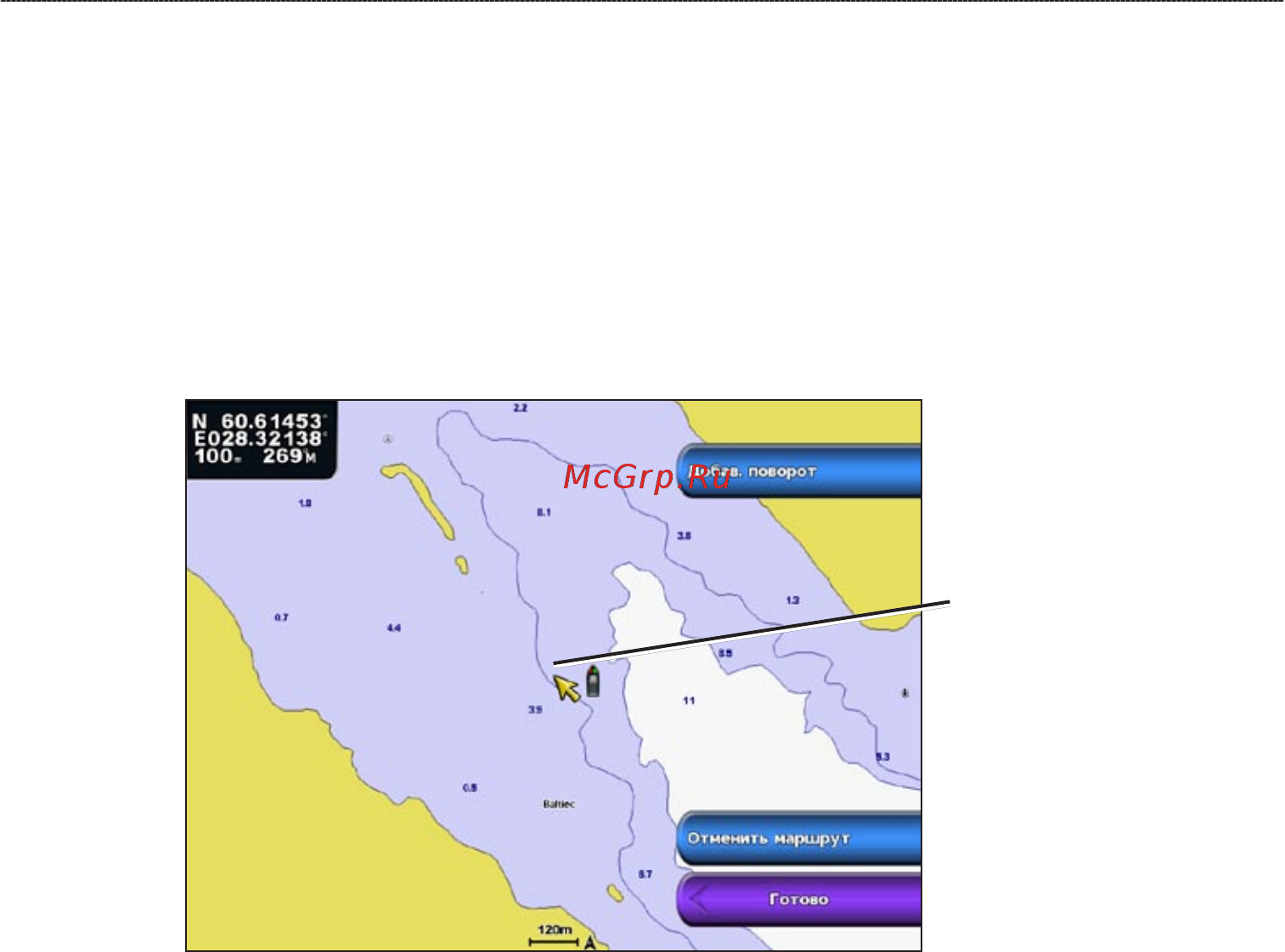

Начальная
точка
3. Выберите пункт , чтобы отметить начальную точку маршрута.
4. Укажите местоположение следующего поворота.
Выберите пункт . Картплоттер GPSMAP серии 6000: выберите местоположение при помощи
. Картплоттер GPSMAP серии 7000: нажмите на экране местоположение.
Выберите пункт , а затем выберите сохраненную маршрутную точку.
5. Выберите пункт
.
Местоположение поворота будет отмечено маршрутной точкой.
6. Для создания дополнительных поворотов повторите шаги 4 и 5.
7. Выберите пункт назначения.
Выберите пункт . Картплоттер GPSMAP серии 6000: выберите местоположение при помощи
. Картплоттер GPSMAP серии 7000: нажмите на экране местоположение.
Выберите пункт , а затем выберите сохраненную маршрутную точку.
•
•
•
•
•
•
