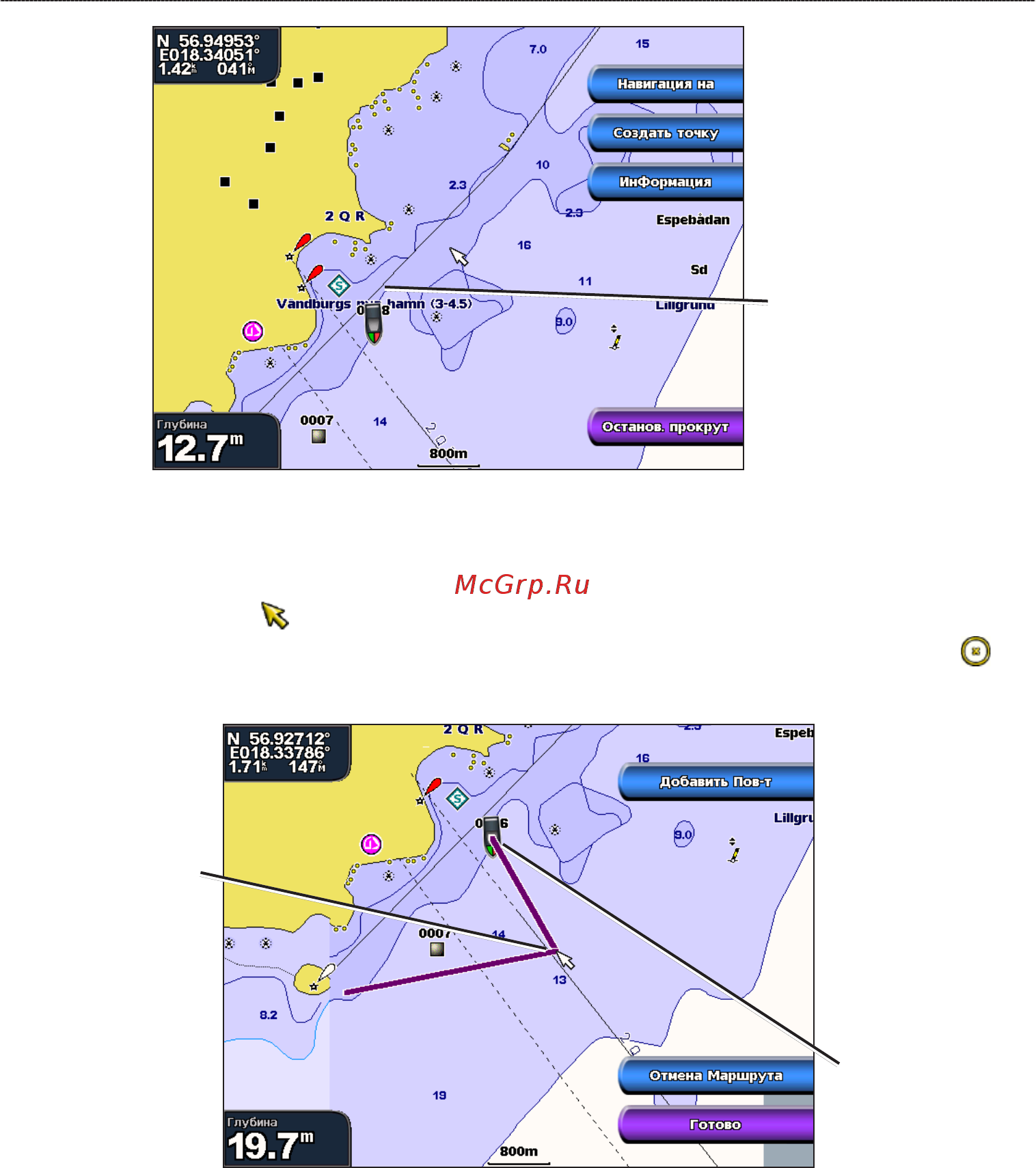

6 Руководство пользователя устройства GPSMAP
®
серии 6000/7000
Навигация
Пункт
назначения
выбран
4. Выберите пункт Навигация до > Маршрут до.
5. Укажите местоположение, где необходимо сделать последний поворот к пункту назначения.
Картплоттер GPSMAP серии 6000: при помощи манипулятора выберите местоположение последнего
поворота курсором ( ).
Картплоттер GPSMAP серии 7000: выберите местоположение последнего поворота курсором ( ).
6. Выберите пункт
Добавить поворот.
Пункт
назначения
Поворот
выбран
7. Чтобы добавить повороты, повторите шаги 5 и 6, идя в обратном направлении от пункта назначения к
текущему местоположению судна.
Последний добавленный поворот должен быть первым поворотом, который вы выполните, двигаясь из
вашего текущего местоположения. Этот поворот должен быть ближайшим к вашему судну.
8. По завершении создания маршрута выберите пункт
Готово.
9. Просмотрите курс, обозначенный пурпурной линией.
10. Следуйте пурпурной линии и вносите в курс необходимые поправки для обхода участков суши,
мелководий и других препятствий.
•
•
