«АВТОАС-F16», «АВТОАС-F16 CAN»

Диагностика автомобилей

Для подключения к такому типу разъемов необходимо использовать кабель «VAG-2».

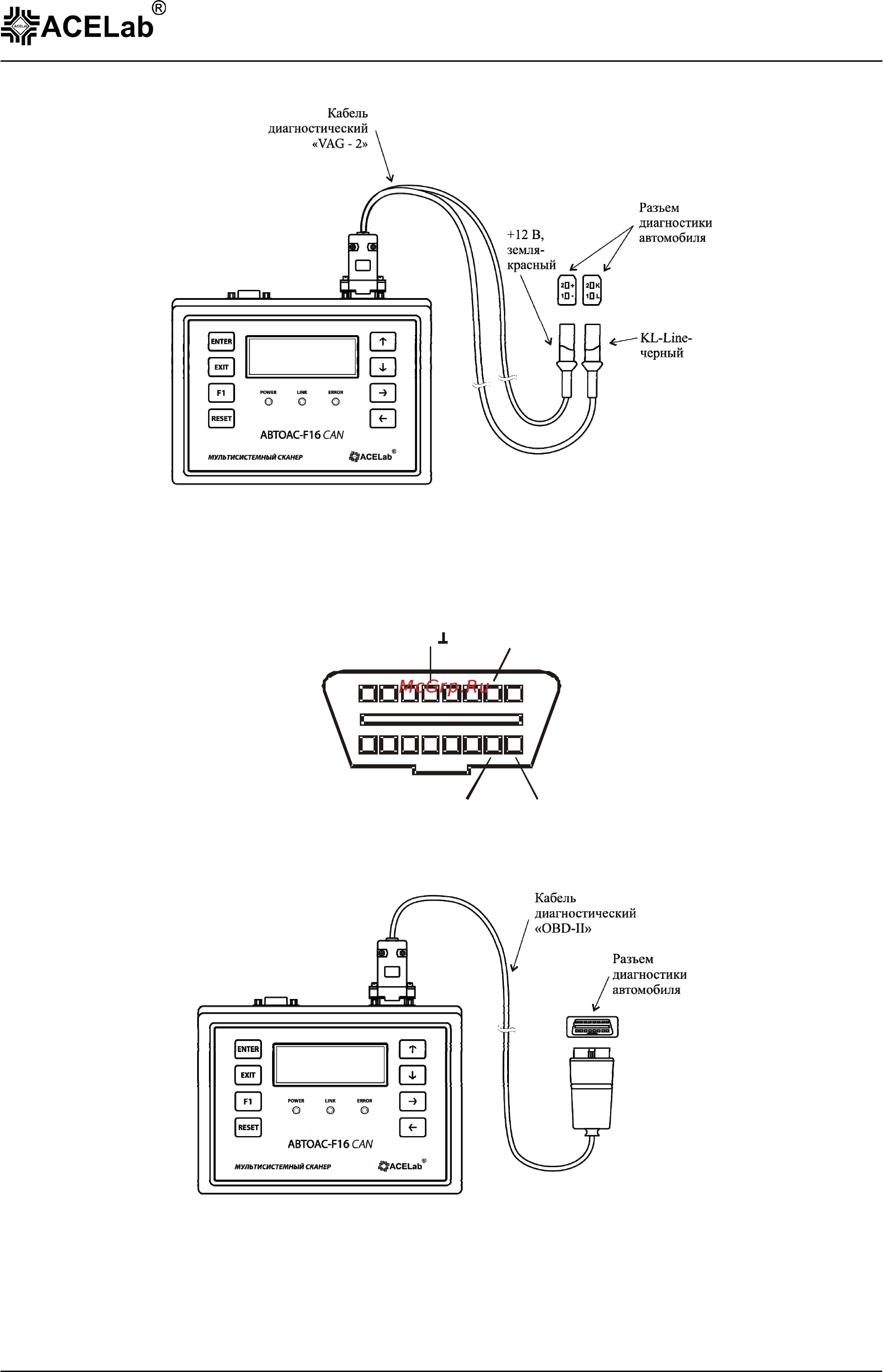

Рис. 2. Подключение прибора к автомобилю с двухконтактным разъёмом VAG.

С 1994 г. применяется 16-и контактный диагностический разъём OBD-II. Разъём располагается в салоне

автомобиля, как правило, под рулевой колонкой, или под перчаточным ящиком, или на передней консоли

(более подробно в специальной литературе – см. пункт 3 «Список рекомендуемой литературы»).

16 (+)

4( )

7 (K-Line)

15 (L-Line)

Рис. 3. Диагностический разъем OBD-II, используемый в автомобилях VAG с 1994 г.

Для подключения к нему используется диагностический кабель «OBD-II(FULL)» или «OBD-II(ISO9141)».

Рис. 4. Подключение прибора к автомобилю с диагностическим разъёмом OBD-II.
