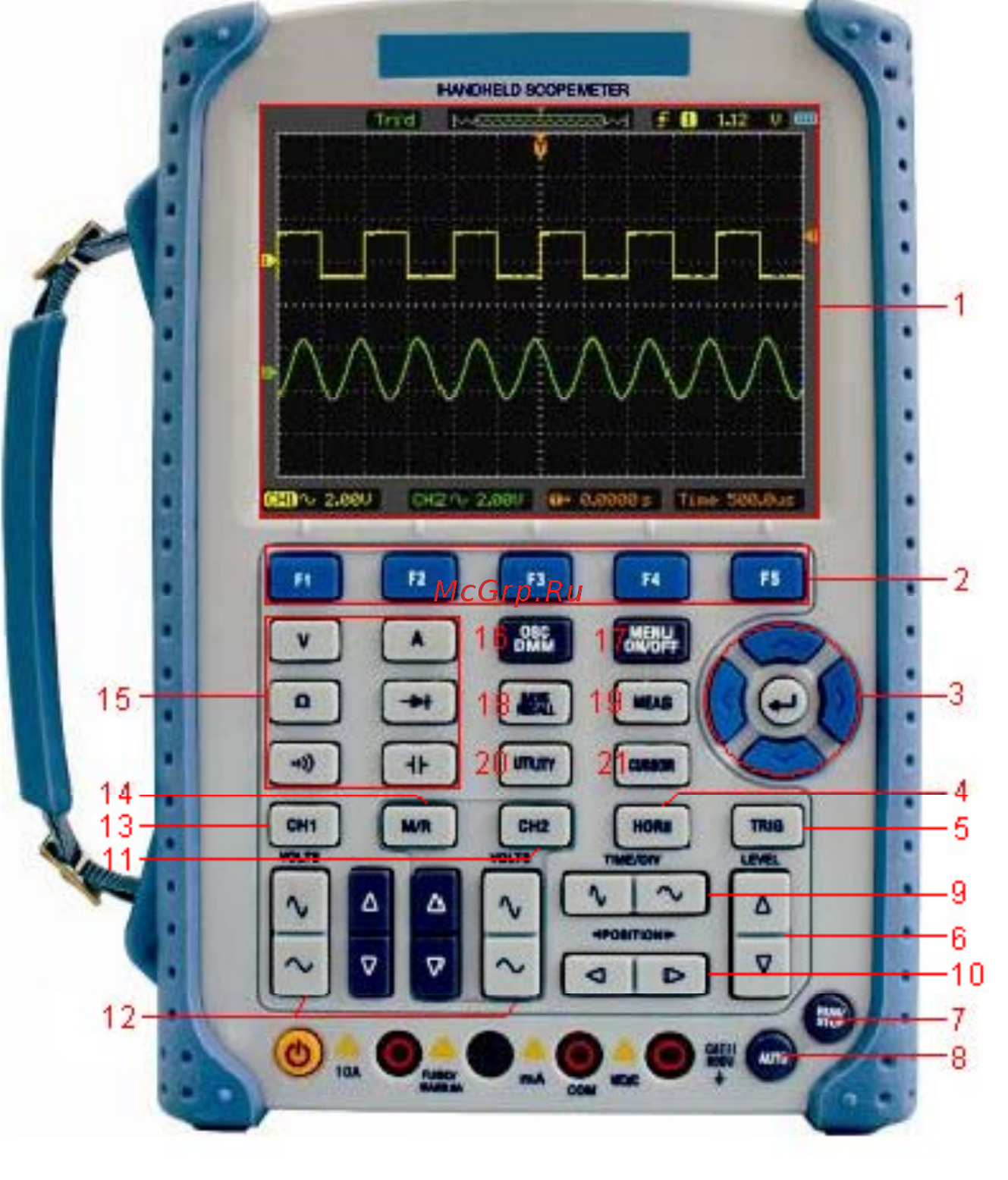

Рисунок 1-2. Описание передней панели

Описание

1. Жидкокристаллический дисплей.

2. F1 - F5: Настройки или режимы переключения меню.

3. Кнопки со стрелками.

4. HORI: показывает меню горизонтальной развертки.

5. TRIG: показывает меню настройки триггера.

6. LEVEL: регулирует уровень триггера.

7. RUN/STOP: кнопка запуска или остановки работы.

8. AUTO: используется для автоматической настройки в соответствии с режимом работы

осциллографа.

9. TIME/DIV: уменьшение или увеличение временной развертки.

10. POSITION: регулирует горизонтальное положение триггера.

11. CH2: показывает меню канала CH2

12. VOLTS: уменьшение или увеличение вольт/деление

13. CH1: показывает меню канала CH1.

14. M/R: показывает меню MATH (математика) и REF (референс)

15. DMM Buttons: кнопки управления цифровым мультиметром.
